5

Управление кондиционером

4

1.  Кнопка ON/OFF – включение/выключение.
2.  Кнопка  MODE  –  выбор  режима  работы:

Автоматический – Охлаждение – Осушение –
Вентиляция – Обогрев.

3.  Кнопка  SPEED  –  выбор  скорости  враще­

ния вентилятора.

4.  Кнопка   – увеличение температуры.
5.  Кнопка   – уменьшение температуры.
6.  Кнопка SLEEP – установка ночного  режи­

ма работы.

7.  Кнопка CLEAN – активация функции само­

очистки внутреннего блока.

8.  Кнопка STRONG – активация интенсивного

режима работы.

9.  Кнопка  SCREEN  –  отключение  дисплея  на

внутреннем блоке.

10.  Кнопка  TIMER  –  авктивация  таймера  на

включение и выключение.

11.  Кнопка  SWING  –  управление  направлени­

ем воздушного потока по вертикали.

12.  Кнопка SWING2 – управление направлени­

ем воздушного потока по горизонтали.

13.  Кнопка  FEELING  –  активация  режима  под­

держания  заданной  температуры  вокруг
пользователя (рядом с пультом ДУ)

.

14.  Кнопка  HEALTH*  –  включение/выключение

режима ионизации.

15.  Кнопка FUNGUSPROOF – активация режи­

мов  автоматической  просушки  внутренне­
го блока.

16.  Панель  индикации  пульта  дистанционного

управления.

ПРИМЕЧАНИЕ

Представленная картинка относится к стандартно­
му пульту дистанционного управления, на котором
изображены  практически  все  функциональные
кнопки.  Они  могут  слегка  отличаться  от  функци­
ональных  кнопок  вашего  пульта  дистанционного
управления (в зависимости от модели).

1

ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)

  Нажмите кнопку ON/OFF. Кондиционер нач­

нет  работу  в  последнем  выбранном  режи­
ме.  При  нажатии  кнопки  второй  раз,  при­
бор будет выключен.

2

Кнопка

MODE (режим работы)

Нажатием

кнопки

выбирается

ре­

жим  работы  в  следующей  последова­
тельности:

AUTO

(Автоматический),

Cool  (Охлаждение),  Dry  (Осушение),

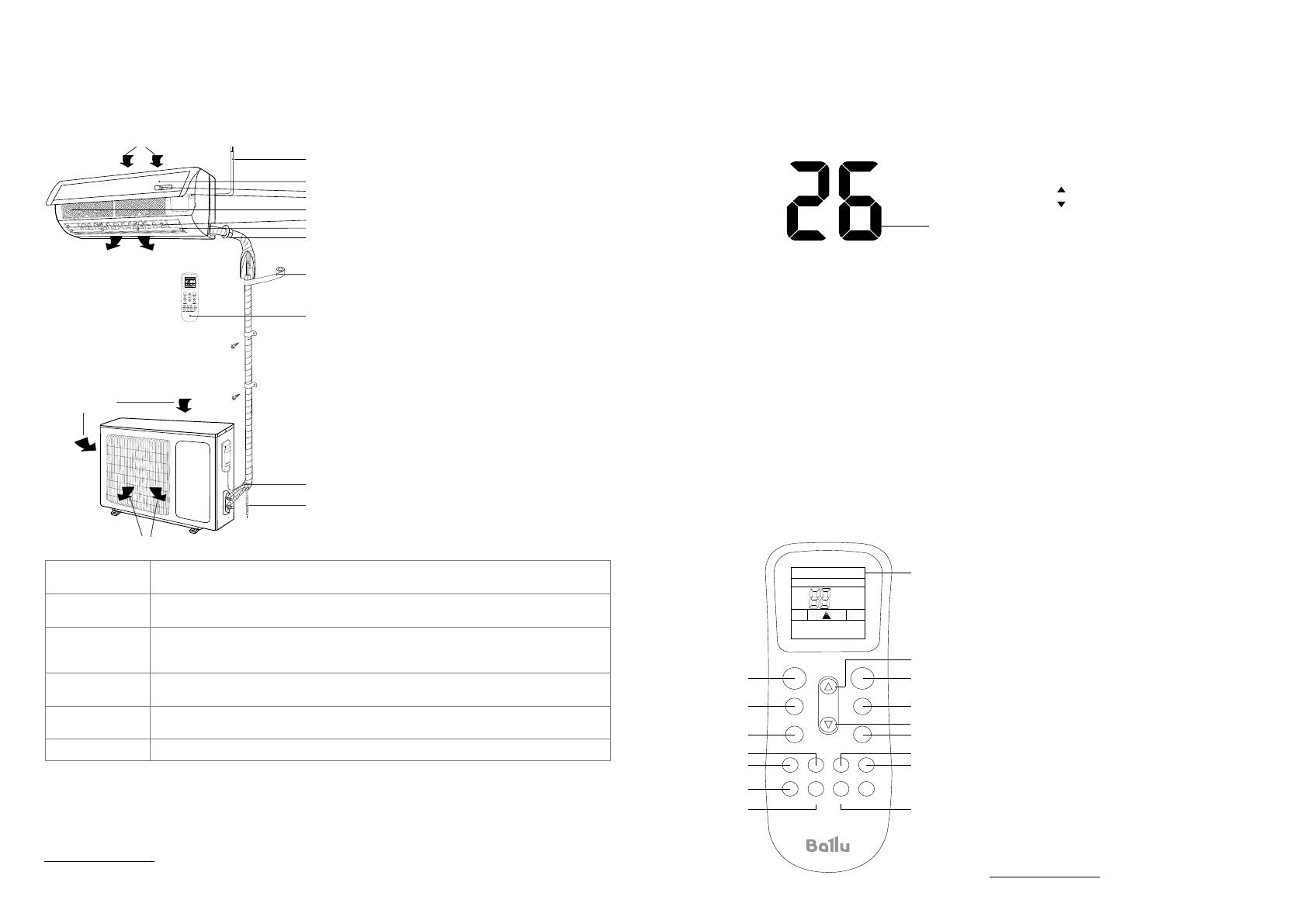

Устройство кондиционера

1

3

4

7

2

5

6

8

Вход воздуха

Выход воздуха

Вход воздуха

Наружный блок

Внутренний блок

Выход воздуха

9

12

10

11

  1 – Шнур питания.
  2 – Дисплей.
  3 – Передняя панель.
  4 – Воздушный фильтр­сетка.
  5 – Горизонтальные жалюзи.
  6 – Вертикальные жалюзи.
  7 – Кнопка ручного выключения.
  8 – Межблочная трасса для хладагента*.
  9 – Изоляция*.
   10 – Дренажная трасса*.
   11 – Пульт дистанционного управления.
   12 – Соединительная трасса*.

Устройство кондиционера

ПРИ МЕ ЧА НИЕ

Этот  кон ди ци о нер  со сто ит  из  вну т рен не го  и  на­
руж но го  бло ков.  Уп рав ле ние  кон ди ци о не ром  воз­
мож но с пуль та ДУ.

В  комплект  сплит­системы  (кондиционера  возду­
ха)  входят:  один  внутренний  блок  кондиционера
воздуха  с  пультом  управления  в  упаковке,  один
внешний  (наружный)  блок  кондиционера  воздуха
в упаковке, одна инструкция пользователя.

Воздухозаборная
решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.

Воздуховыпускная
решетка

Кондиционированный  воздух  выходит  из  кондиционера  через  воздуховыпускную
решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би­
рать  ре жим  ра бо ты,  ре гу ли ро вать  тем пе ра ту ру,  ско рость  вра ще ния  вен ти ля то ра,  ус та­
нав ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Межблочная трас­
са для хладагента

Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка­
ми по ко то рым те чет хладагент.

Наружный блок

В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

* Не входит в комплект поставки.
** Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.

Управление кондиционером

Панель индикации внутреннего блока

1

1

−

Индикатор текущей температуры

Описание пульта дистанционного управления

•  Для  управления  кондиционером  применя­

ется беспроводной инфракрасный дистан­
ционный пульт.

•  При  управлении  расстояние  между  пуль­

том  и  приемником  сигнала  на  внутреннем
блоке  должно  быть  не  более  8  м.  Между
пультом  и  блоком  не  должно  быть  предме­
тов, мешающих прохождению сигнала.

•  Пульт  управления  должен  находиться  на

расстоянии не менее 1 м от телевизионной
и радио аппаратуры.

•  Не роняйте и не ударяйте пульт, а также не

оставляйте  его  под  прямыми  солнечными
лучами.

S E T

MODE

ON/OFF

SPEED

TIMER

SWING

SWING2

STRONG FEELING CLEAN HEALTH

SLEEP SCREEN FUNGUSPROOF

AUTO COOL DRY HEAT FAN

SPEED STRONG HIGH MID LOW AUTO

TIMER
ONOFF

ROOM

SET

h

C F

SWING2

SWING

ON

OFF

SLEEP CLEAN HEALTH

FUNGUSPROOF SCREEN

4

1

2

3

6

5

7

8

9

10

11

12

13

14

15

16

* В данной серии не используется
