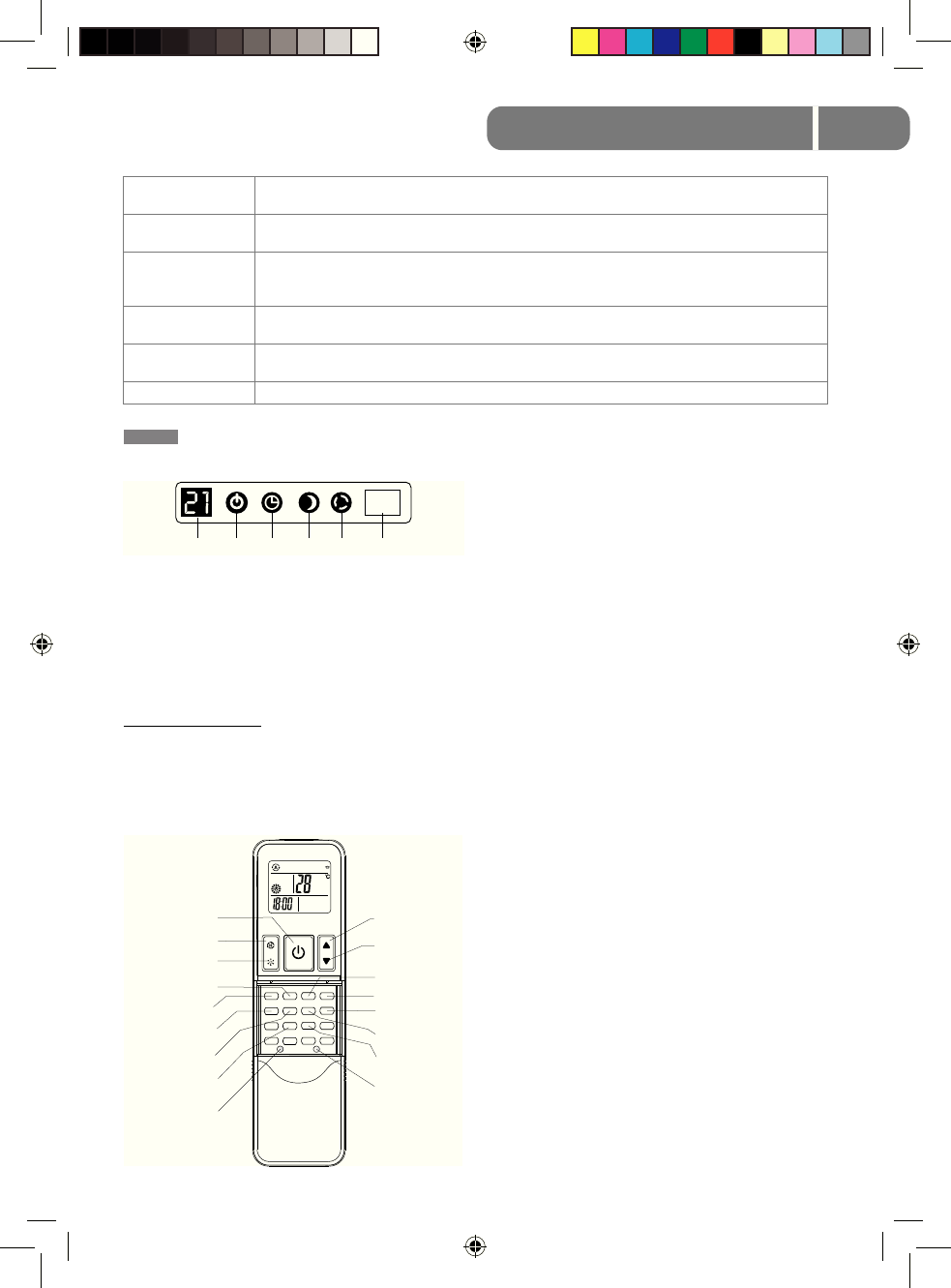

Управление кондиционером

ЖК дисплей на внутреннем блоке*

1. Индикатор температуры.
2. Индикатор включения/выключения.
3. Индикатор работы таймера.
4. Индикатор ночного режима работы.
5. Индикатор работы компрессора («спираль»

или «круг»).

6. Приемник сигналов с пульта.

* Панель управления Вашего кондиционера визуально может

отличаться. Функции дисплея при этом остаются те же.

Описание пульта дистанционного
управления

Воздухозаборная
решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.

Воздуховыпускная
решетка

Кондиционированный воздух выходит из кондиционера через воздуховыпускную
решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав-
ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Фреоновая трасса

Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка-
ми по ко то рым те чет фре он.

Наружный блок

В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

Управление кондиционером

1 2 3 4

5  6

10

11

12

13

3

4

1

2

6

7

5

8

9

   MO

DE

CLOCK

TI MER ON TI MER OFF

DIMM

ER

SMART

SWING

MUTE

TEP SWIT CH

SLEEP

 I   FEEL

 SOFT

14

16

17

15

ПРИ МЕ ЧА НИЕ:

На рисунке пульт ДУ представлен со сдвинутой крышкой.

1.

Кнопка включения/выключения

Данная кнопка включает и отключает прибор.

2.

Кнопка «MODE»

С помощью данной кнопки выбираются режи-
мы работы: охлаждение (индикатор «Cool»),
осушение (индикатор «Dehumidifier»), венти-
ляция (индикатор «Fan»), функции обогрева
(«Heating»).

3.

Кнопка «FAN SPEED»

С помощью данной кнопки выбирается ско-
рость вращения вентилятора: автоматичес-
кая (индикатор «Auto») высокая (индикатор
«High»), средняя (индикатор «Med»), низкая
(индикатор «Low»).

4,5.

Кнопки «Вверх» и «Вниз»

С помощью данных кнопок Вы можете либо
устанавливать желаемую температуру в
помещении, либо после нажатия кнопок
«Clock» и «Timer» устанавливать время,
а также время на включение/отключение
прибора.

6.

Кнопка «SMART»

Используется для включения и отключе-
ния автоматического режима работы.

7.

Кнопка «SWING»

Нажмите эту кнопку для включения пока-
чивания заслонки.

8.

Кнопка «SLEEP»

Кнопка используется для включения или
отключения ночного режима работы.
