2.

  Нажатием  кнопок

  и

  вы  можете  уста-

новить  время,  после  которого  внутрен-
ний  блок  включится  автоматически.  Время
может  быть  установлено  от  0,5  до  24
(или 12) часов с шагом в 30 минут.

3.

  После  того,  как  вы  установили  время,

нажмите  и  удерживайте  в  течение
3-х  секунд  кнопку  «ТАЙМЕР»  или  подо-
ждите  5  секунд  для  включения  таймера.
Индикатор «TIMER ON» перестанет мигать,
и таймер активируется.

Для отмены функции «ТАЙМЕР ВКЛЮЧЕНИЯ»
нажмите  и  удерживайте  кнопку  «ТАЙМЕР»
в  течение  3  секунд  для  активации  таймера,
затем  кнопками

  и

  установите  время

00:00,  отмена  «ТАЙМЕРА  ВКЛЮЧЕНИЯ»  про-
изойдет автоматически через 5 секунд.

Настройка жалюзи

Когда  кондиционер  включен,  нажмите  и  удер-
живайте  в  течение  2-х  секунд  кнопку

  .  Вы

услышите  характерный  звук.  Жалюзи  начнут
покачиваться.  Для  того,  чтобы  остановить
жалюзи,  нажмите  и  удерживайте  в  течение
2-х секунд кнопку

 повторно, тогда жалюзи

остановится.

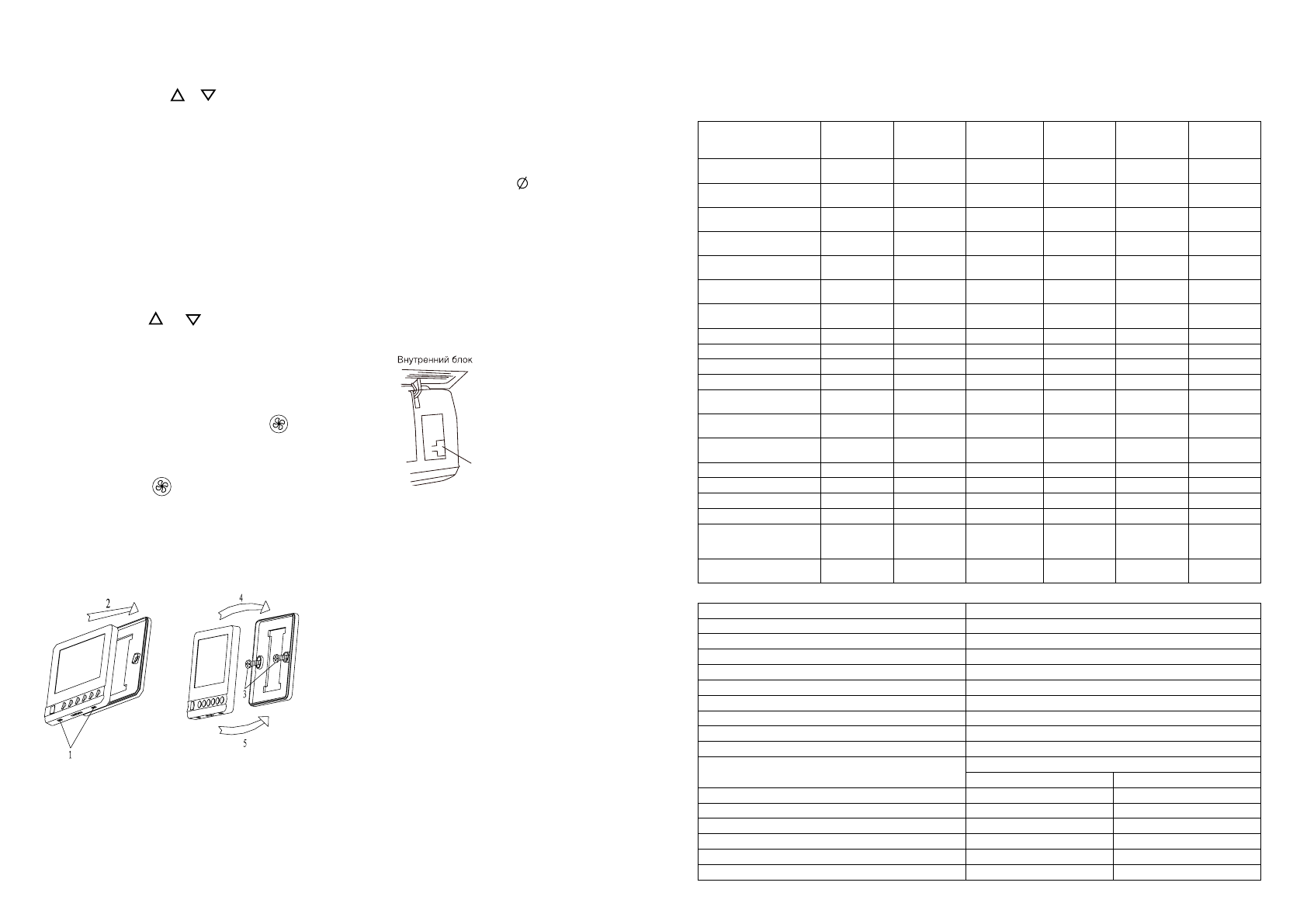

Установка проводного пульта управления

При установке проводного пульта управления
обратите внимание на слеудющее:

Установка  проводного  пульта  управления
должна  проводиться  техническим  специали-
стом  в  соответствии  с  инструкцией  по  уста-
новке, электричество должно быть отключено
до начала установки. Проводной пульт дистан-
ционного управления должен быть установлен
вдалеке от потока теплого воздуха.

Процесс установки описан ниже:

1.

  Вставьте  плоскую  отвертку  в  отверстия

снизу  (в  2-х  местах  ).  Будьте  осторожны  и
не повредите отверткой PC плату.

2.

  Удалите заднюю крышку.

3.

  Для  крепления  задней  металлической  пла-

стины используйте 2 винта (  4 х 16) и затя-
ните  их  в  местах  установки.  Подсоедините
провод.

4.

  Сначала установите верхнюю часть перед-

ней крышки.

5.

  Затем защелкните нижнюю часть.

Управление кондиционером без пульта ДУ

Ес ли вы по те ря ли пульт ДУ или он не ис пра вен,
вы пол ни те сле ду ю щие ша ги:

Кнопка ручного
управления
(ON/OFF)

1. Ес ли кон ди ци о нер выключен.

Ес ли  вы  хо ти те  за пу с тить  кон ди ци о нер,  на-
жми те  кноп ку  ручного  управления  работы
на вну т рен нем бло ке (перед этим аккуратно
приподнимите переднюю панель).

2. Ес ли кон ди ци о нер включен.

Ес ли вы хо ти те вы клю чить кон ди ци о нер, на-
жми те  кноп ку  ручного  управления  работы
на вну т рен нем бло ке.

ПРИ МЕ ЧА НИЕ

Не  держите  кнопки  нажатыми  в  течение  длитель-
ного времени, это может привести к сбою работы
кондиционера.

Управление кондиционером

Технические характеристики

Технические характеристики

Блок внешней уста-

новки

B2OI-FM/

OUT-16HN1/

EU

B2OI-FM/

OUT-20HN1/

EU

B3OI-FM/OUT-

24HN1/EU

B4OI-FM/

OUT-28HN1/

EU

B4OI-FM/

OUT-36HN1/

EU

B5OI-FM/

OUT-42HN1/

EU

Холодопроизводитель-
ность, BTU

15700

(4780~17740)

19790

(5460~21840)

23880

(8180~27300)

27980

(9900~30710)

34120

(10240~37530)

42650

(12966~46062)

Теплопроизводитель-
ность, BTU

18080

(4610~21840)

21840

(5120~23880)

28660

(7170~31390)

30710

(8530~34120)

37530

(10240~40940)

49474

(12966~51180)

Номинальная мощность
(охлаждение), Вт

1400

(400~2000)

1700

(390~2250)

1800

(660~2900)

2200

(760~3000)

2980

(1000~3800)

3900

(1000-5000)

Номинальная мощность
(обогрев), Вт

1300

(350~1900)

1750

(370~2100)

2200

(600~2900)

2200

(700~3300)

2800

(1000~4000)

4000

(950-5000)

Напряжение питания,
В ~ Гц

220-240~50, 1  220-240~50, 1

220-240~50, 1

220-240~50, 1

220-240~50, 1

220-240~50, 1

Номинальный ток
(охлаждение/обогрев), А

6,1/5,7

7,7/8,0

8,0/9,6

9,6/9,6

13,2/12,4

18/18

Производительность
по воздуху, м

3

/ч

2 400

3 000

4 500

4 500

4 800

5500

Уровень шума, дБ(А)

56

56

59

59

59

60

Хладагент/вес, кг

R410A/1,27

R410A/1,40

R410A/2,20

R410A/2,60

R410A/2,60

R410А/2,0

Степень защиты, IP

IPX4

IPX4

IPX4

IPX4

IPX4

IPX4

Класс электрозащиты

I

I

I

I

I

I

Класс энергоэффективно-
сти (охлаждение/обогрев)

A++/A+

A++/A+

A++/A+

A++/A+

A++/A+

A/A

Размеры прибора
(ШхВхГ), мм

800х560х260

980х640х350

950х840х340

950х840х340

950х840х340

950х1050х340

Размеры упаковки
(ШхВхГ), мм

950х650х370

1050х700х400

1110х980х460

1110х980х460 1110х980х460 1110х1200х460

Вес нетто, кг

36,5

46,5

66

67

67

82

Вес брутто, кг

40

52,5

76

77

77

96

Диаметр труб (жидкость)

6.35 (1/4") х2

6.35 (1/4") х2 6.35 (1/4") 1/4 х3 6.35 (1/4") х4

6.35 (1/4") х4

15,88 (5/8")x1

Диаметр труб (газ)

9.52 (3/8") х2

9.52 (3/8") х2

9.52 (3/8") х3

9.52 (3/8") х4

9.52 (3/8") х4

9,52 (3/8")x1

Максимальная длина
магистрали до одного вну-
треннего блока/всего (м)

20/40

20/40

25/70

25/70

25/70

40/100

Максимальный перепад
высот, м

15

15

15

15

15

30

Блок распределитель

B5B-FMN1/EU

Номинальная мощность, Вт

3

Напряжение питания, В~Гц,Ф

220~240,50, 1

Номинальный ток, А

0,05

Степень защиты, IP

IPX4

Класс электрозащиты

I

Размеры прибора (ШхВхГ), мм

400x265x160

Размеры упаковки (ШхВхГ), мм

615x430x230

Вес нетто, кг

7,4

Вес брутто, кг

10

Блок распределитель

Диаметр труб

Газ, мм

Жидкость, мм

Для наружного блока

15,88

9,52

Для внутреннего блока A

9,52

6,35

Для внутреннего блока B

9,52

6,35

Для внутреннего блока C

9,52

6,35

Для внутреннего блока D

9,52

6,35

Для внутреннего блока E

12,7

6,35
