Устройство кондиционера
Устройство кондиционера
Кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло
ков, со
еди нен ных тру
бо про во да ми.
Уп рав ле ние кон ди ци о не ром осу ще ств ля ет ся с
пуль та дис тан ци он но го уп рав ле ния или с па не-
ли уп рав ле ния и ин ди ка ции вну т рен не го бло ка.
G
D
$
H
J
B
F
E
I
Q
C
E
Q
M
N
K
O
P
L
¬½ÊÂÈÙÐÌͽ¿ÈÂÊÅÜ
ÅÅÊÁÅǽÓÅÅ¿ÊÐÏÍÂÊÊÂÀ˾ÈËǽ

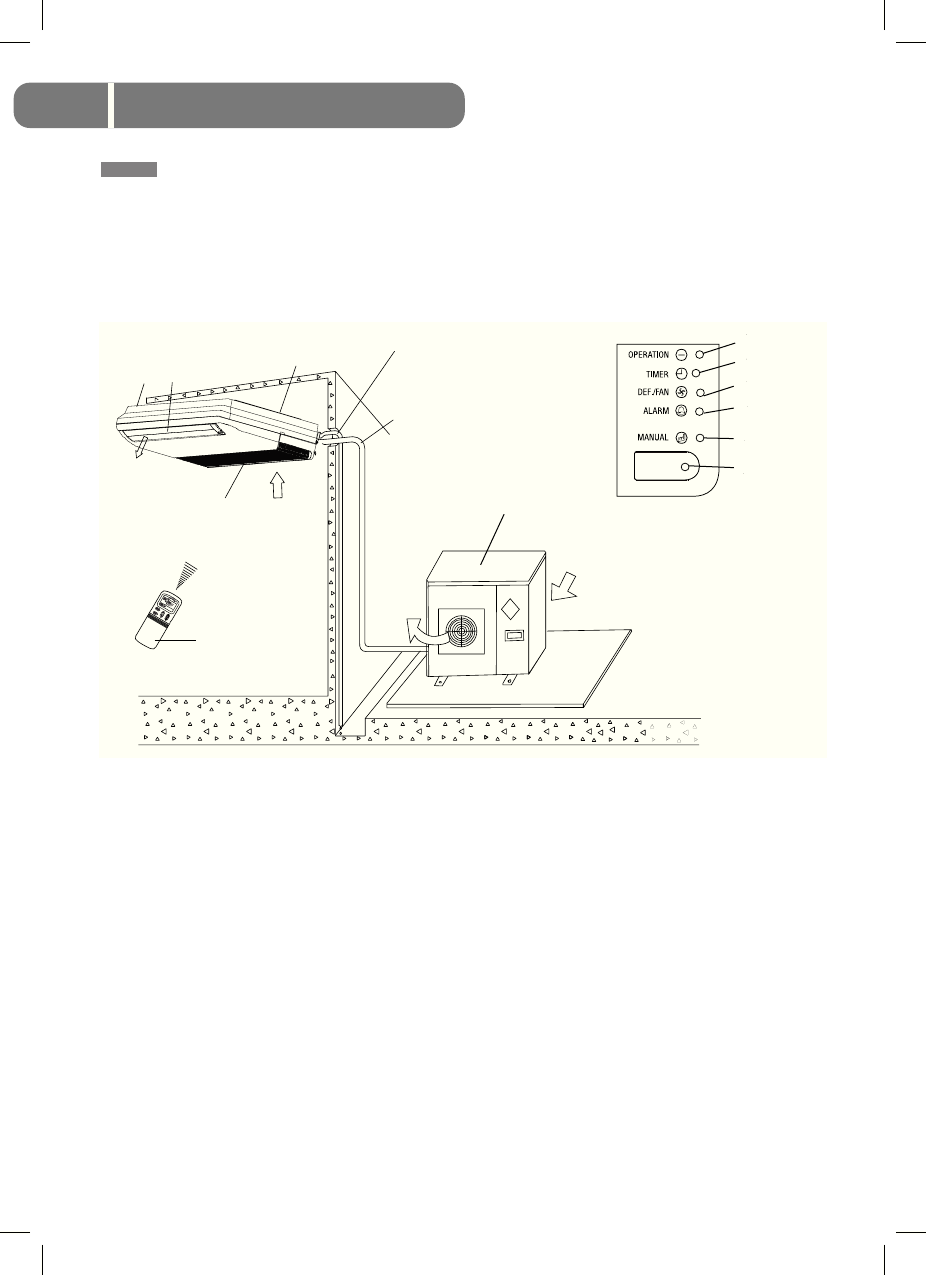

Наименование узлов и деталей кондиционера
a) Внутренний блок
b) Наружный блок
c) Пульт дистанционного управления
d) Вход воздуха
e) Направляющая заслонка
f) Соединительные трубопроводы
g) Шланг для отвода конденсата
h) Воздухозаборная решетка с воздушным фильтром
i) Монтажная пластина
j) Индикатор режима оттаивания DEF (в моделях с
режимами охлаждения и обогрева) или вентиляции
FAN (в моделях только с режимом охлаждения)
k) Приемник ИК-сигналов пульта ДУ
l) Индикатор электропитания
m) Индикатор таймера
n) Индикатор аварийного состояния
o) Кнопка аварийного управления
p) Выход воздуха
