2.

  Нажатием  кнопок

  и

  вы  можете  уста-

новить  время,  после  которого  внутрен-
ний  блок  включится  автоматически.  Время
может  быть  установлено  от  0,5  до  24
(или 12) часов с шагом в 30 минут.

3.

  После  того,  как  вы  установили  время,

нажмите  и  удерживайте  в  течение
3-х  секунд  кнопку  «ТАЙМЕР»  или  подо-
ждите  5  секунд  для  включения  таймера.
Индикатор «TIMER ON» перестанет мигать,
и таймер активируется.

Для отмены функции «ТАЙМЕР ВКЛЮЧЕНИЯ»
нажмите  и  удерживайте  кнопку  «ТАЙМЕР»
в  течение  3  секунд  для  активации  таймера,
затем  кнопками

  и

  установите  время

00:00,  отмена  «ТАЙМЕРА  ВКЛЮЧЕНИЯ»  про-
изойдет автоматически через 5 секунд.

Настройка жалюзи

Когда  кондиционер  включен,  нажмите  и  удер-
живайте  в  течение  2-х  секунд  кнопку

  .  Вы

услышите  характерный  звук.  Жалюзи  начнут
покачиваться.  Для  того,  чтобы  остановить
жалюзи,  нажмите  и  удерживайте  в  течение
2-х секунд кнопку

 повторно, тогда жалюзи

остановится.

Установка проводного пульта управления

При установке проводного пульта управления
обратите внимание на слеудющее:

Установка  проводного  пульта  управления
должна  проводиться  техническим  специали-
стом  в  соответствии  с  инструкцией  по  уста-
новке, электричество должно быть отключено
до начала установки. Проводной пульт дистан-
ционного управления должен быть установлен
вдалеке от потока теплого воздуха.

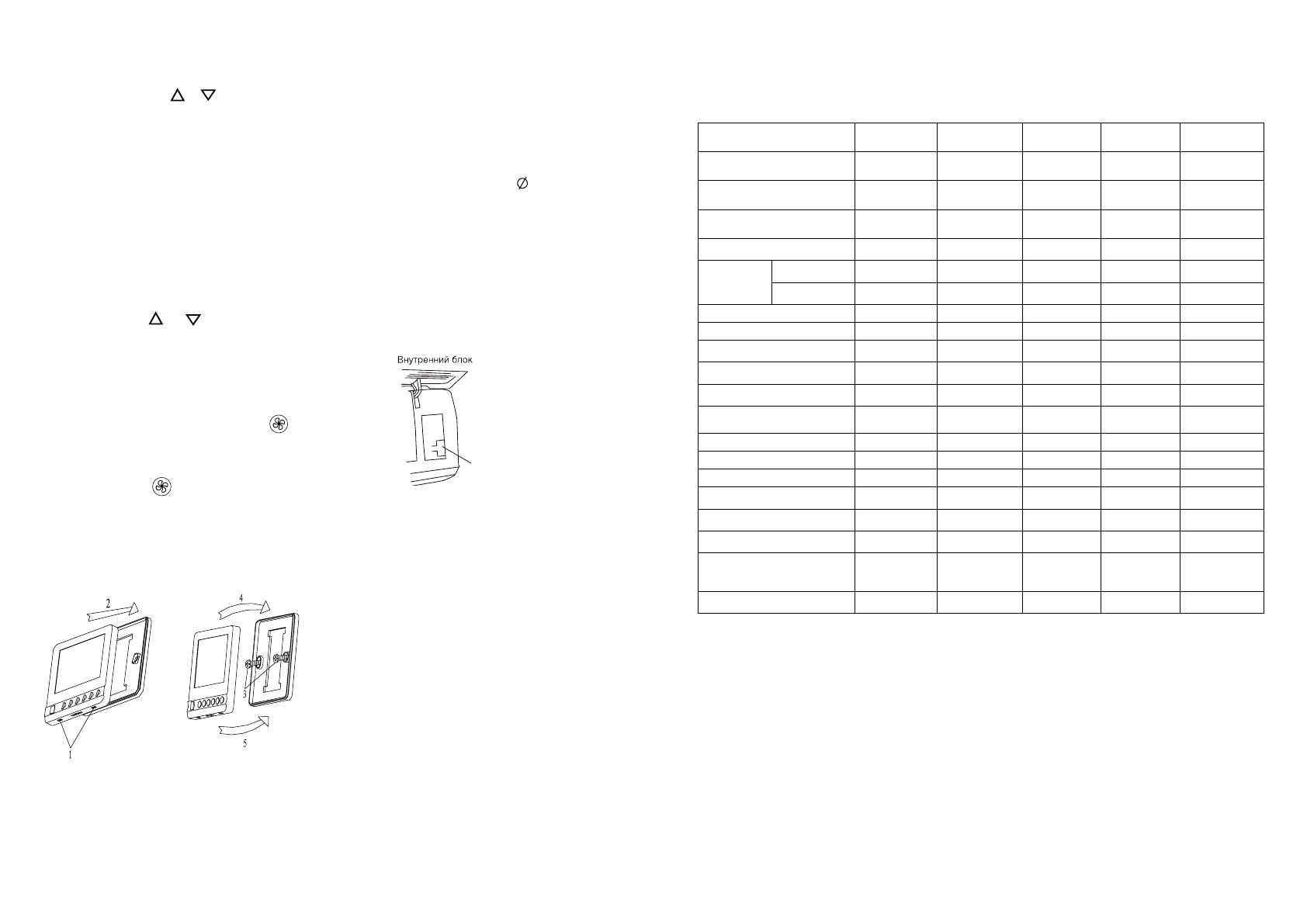

Процесс установки описан ниже:

1.

  Вставьте  плоскую  отвертку  в  отверстия

снизу  (в  2-х  местах  ).  Будьте  осторожны  и
не повредите отверткой PC плату.

2.

  Удалите заднюю крышку.

3.

  Для  крепления  задней  металлической  пла-

стины используйте 2 винта (  4 х 16) и затя-
ните  их  в  местах  установки.  Подсоедините
провод.

4.

  Сначала установите верхнюю часть перед-

ней крышки.

5.

  Затем защелкните нижнюю часть.

Управление кондиционером без пульта ДУ

Ес ли вы по те ря ли пульт ДУ или он не ис пра вен,
вы пол ни те сле ду ю щие ша ги:

Кнопка ручного
управления
(ON/OFF)

1. Ес ли кон ди ци о нер выключен.

Ес ли  вы  хо ти те  за пу с тить  кон ди ци о нер,  на-
жми те  кноп ку  ручного  управления  работы
на вну т рен нем бло ке (перед этим аккуратно
приподнимите переднюю панель).

2. Ес ли кон ди ци о нер включен.

Ес ли вы хо ти те вы клю чить кон ди ци о нер, на-
жми те  кноп ку  ручного  управления  работы
на вну т рен нем бло ке.

ПРИ МЕ ЧА НИЕ:

Не  держите  кнопки  нажатыми  в  течение  длитель-
ного времени, это может привести к сбою работы
кондиционера.

Управление кондиционером

Технические характеристики

Технические характеристики

Блок внешней установки

B2OI-FM/out-

16HN1_15Y

B2OI-FM/out-

20HN1_15Y

B3OI-FM/out-

24HN1

B4OI-FM/out-

28HN1

B4OI-FM/out-

36HN1

Холодопроизводительность, BTU

15695

(4777-17742)

19790

(5459-21837)

23884

(6480-26613)

28000

(8200-30700)

36000

(9800-36500)

Теплопроизводительность, BTU

18083

(4606-21837)

21837

(5118-23884)

26613

(5800-32073)

30000

(6480-34100)

37500

(8500-40900)

Номинальная мощность (охлаж-
дение/обогрев), Вт

1400(400-2000)/

1300(350-1900)

1700(390-2250)/

1750(370-2100)

2180(580-3100)/
2100(530-3000)

2400(630-3250)/

2490(580-2850)

3100(780-4100)/

3040(700-3700)

Напряжение питания, (В~Гц)

220-240~50

220-240~50

220-240~50

220-240~50

220-240~50

Номинальный
ток, А

Охлаждение

6,1

7,7

10,0

10,7

14,5

Обогрев

5,7

8,0

9,5

11,1

14,0

Расход воздуха, м

3

/ч

2400

3000

3200

3300

4200

Уровень шума, дБ(А)

56

56

57

57

60

Хладагент/Вес, кг

R410A/1,27

R410A/1,4

R410A/1,75

R410A/2,6

R410A/2,6

Степень защиты, IP

IPХ4

IPХ4

IPХ4

IPХ4

IPХ4

Класс электрозащиты

I класс

I класс

I класс

I класс

I класс

Класс энергоэффективности
(охлаждение/обогрев)

А/А

А/А

А/А

А/А

А/А

Размеры прибора (ШхВхГ), мм

800x560x260

980x640x350

980x640x350

950х840х340

950х840х340

Размеры упаковки (ШхВхГ), мм

950х650х370

1080х720х420

1080х720х420

1120х980х460

1120х980х460

Вес нетто, кг

36,5

46,5

53,0

67,0

67,0

Вес брутто, кг

40,0

52,5

57,0

77,0

77,0

Диаметр труб (жидкость)

Ø

6.35 (1/4’’)

Ø

6.35 (1/4’’)

Ø

6.35 (1/4’’)

Ø

6.35 (1/4’’)

Ø

6.35 (1/4’’)

Диаметр труб (газ)

Ø

9.52 (3/8’’)

Ø

9.52 (3/8’’)

Ø

9.52 (3/8’’)

Ø

9.52 (3/8’’)

Ø

9.52 (3/8’’)

Максимальная длина магистрали
до одного внутреннего блока/
всего (м)

20/40

20/40

25/60

25/60

25/60

Максимальный перепад высот, м

15

15

15

15

15
