Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Компрессор коаксиальный безмасляный

|

  |

4

5

Инструкции

по применению

Устройство

1

Кожух защитный

2

Пневмоэлектрический выключатель

3

Манометр давления в ресивере

4

Рукоятка

5

Регулятор давления

6

Манометр давления на выходе

7

Штуцер А быстросъемный

8

Баллон воздушный

9

Колесо

10

Пробка слива конденсата

11

Воздушный фильтр

12

Предохранительный клапан

13

Гайка

14

Шайба

15

Болт

16

Опора резиновая

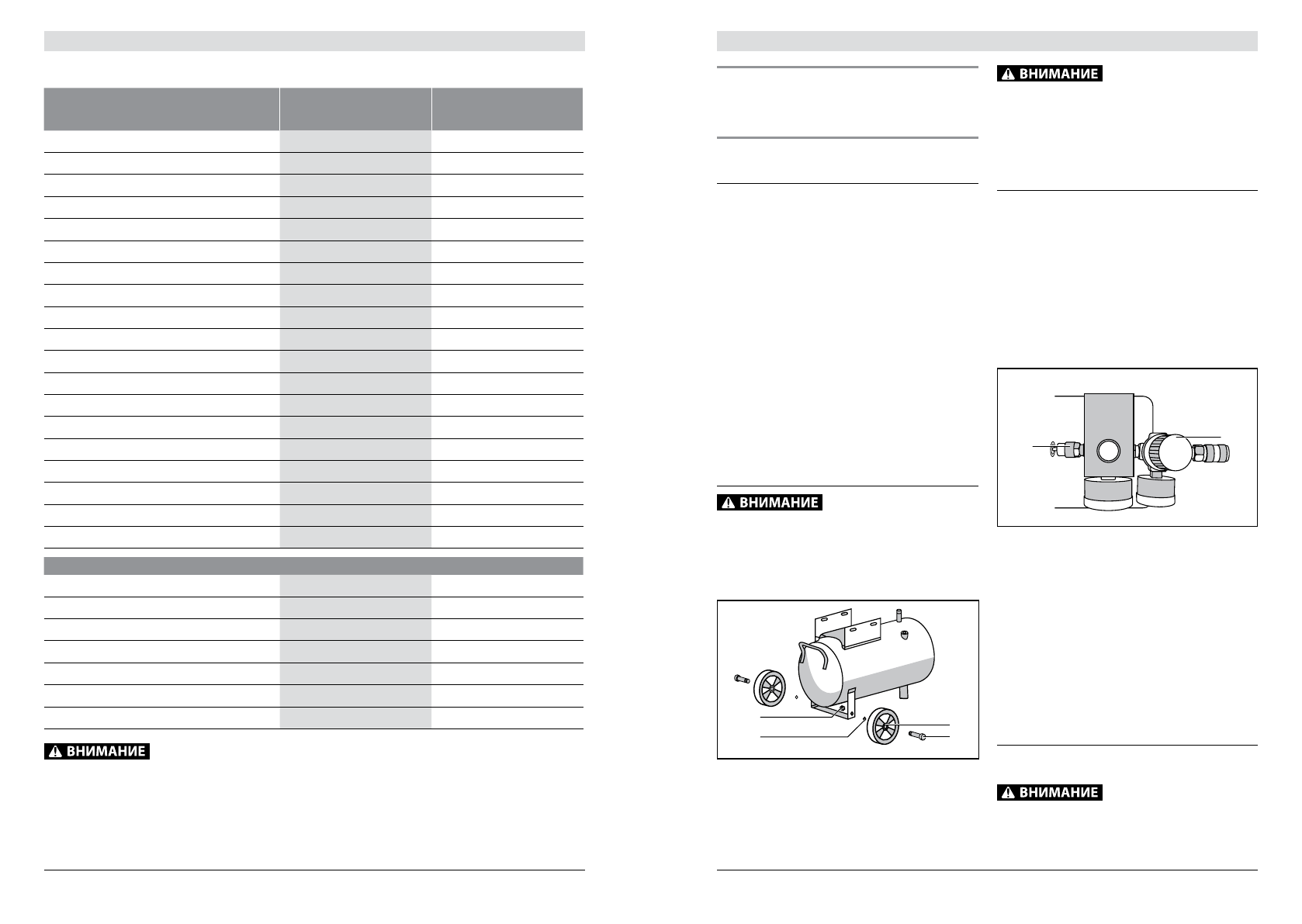

Сборка

При  любых  операциях  с  изделием  (сборка /

разборка, техническое обслуживание, подклю-

чение/отключение шлангов) убедитесь, что из-

делие выключено и отключено от сети.

Установите колеса согласно рисунку.

13
14

9

15

Соберите воздушный фильтр, для чего открути-

те  крышку  воздушного  фильтра

11

,  установите

прилагаемый  фильтрующий  элемент  и  закру-

тите  крышку  обратно.  Вверните  собранный

фильтр во входное отверстие цилиндра.

Отсутствие  фильтра  может  привести  к  бы-

строму  выходу  изделия  из  строя.  Данная

неисправность  условиями  гарантии  не  под-

держивается.

Подготовка к работе

Установите  изделие  на  ровной  горизонтальной

поверхности. Для гарантии оптимального притока

воздуха и охлаждения компрессора не устанавли-

вайте его вблизи стен помещения и отопительных

приборов на расстоянии менее чем 60 см.
Подключите  шланги  пневмоинструмента.  Пе-

речень  рекомендуемого  присоединительного

инструмента Вы можете найти на стр.12.
На  выходе  из  компрессора  предусмотрен  шту-

цер быстросъемный

7

.

5

12

Перед началом работы отключите подачу давле-

ния, закрутив регулятор давления

5

.

Подготовьтесь к работе:

`

удалите  детей  и  животных  от  изделия  на  рас-

стояние не менее 3 метров;

`

убедитесь в отсутствии у шлангов и инструмен-

та повреждений, которые могут допускать утеч-

ку воздуха;

`

наденьте  средства  защиты  при  работе  с  под-

ключенным инструментом (очки, наушники, ру-

кавицы, респиратор).

Порядок работы

Подключите изделие к электрической сети.

Перед  подключением  изделия  к  сети

убедитесь,  что  выключатель  2  находится

в выключенном положении.

Технические характеристики

Артикул

ЗКП-230-24-2.5

ЗКП-230-50-2.5

Номинальное напряжение питания, В

220

220

Частота тока, Гц

50

50

Номинальная потребляемая мощность, Вт

2500

2500

Частота вращения, мин

-1

2850

2850

Производительность (по всасыванию), л/мин

230

230

Рабочее давление в баллоне, атм.

8

8

Объем баллона, л

24

50

Тип компрессора

поршневой

поршневой

Тип привода коленвала

коаксиальный

коаксиальный

Тип смазки

безмаслянный

безмаслянный

Типы штуцеров для подключения инструмента

быстросъемный

быстросъемный

Термопредохранитель

есть

есть

Уровень звуковой мощности (к=3), дБ

72

72

Уровень звукового давления (к=3), дБ

92

92

Среднеквадратичное виброускорение (к=1.5), м/с

2

–

–

Класс безопасности по ГОСТ 12.2.007.0-75

I класс

I класс

Масса изделия, кг

23.5

28

Масса в упаковке, кг

26.3

32.2

Срок службы, лет

5

5

Комплект поставки

Компрессор

1 шт.

1 шт.

Колесо

2 шт.

2 шт.

Фильтр воздушный

1 шт.

1 шт.

Опора резиновая

2 шт.

2 шт.

Набор крепежный

1 шт.

1 шт.

Инструкция по безопасности

1 шт.

1 шт.

Руководство по эксплуатации

1 шт.

1 шт.

Убедитесь в отсутствии видимых механических повреждений изделия и принадлежностей,

которые могли возникнуть при транспортировании и хранении.
