Руководство по эксплуатации
www.zubr.ru
www.zubr.ru
Компрессор ременной масляный
|
|
6
7
Эксплуатация изделия с уровнем масла выше
отметки максимума и с применением масла не
соответствующего типа может привести к вы
-
ходу изделия из строя. Данная неисправность
условиями гарантии не поддерживается.
Установите изделие на ровной горизонтальной
поверхности. Для гарантии оптимального притока
воздуха и охлаждения компрессора не устанавли
-
вайте его вблизи стен помещения и отопительных
приборов на расстоянии менее чем 60 см.

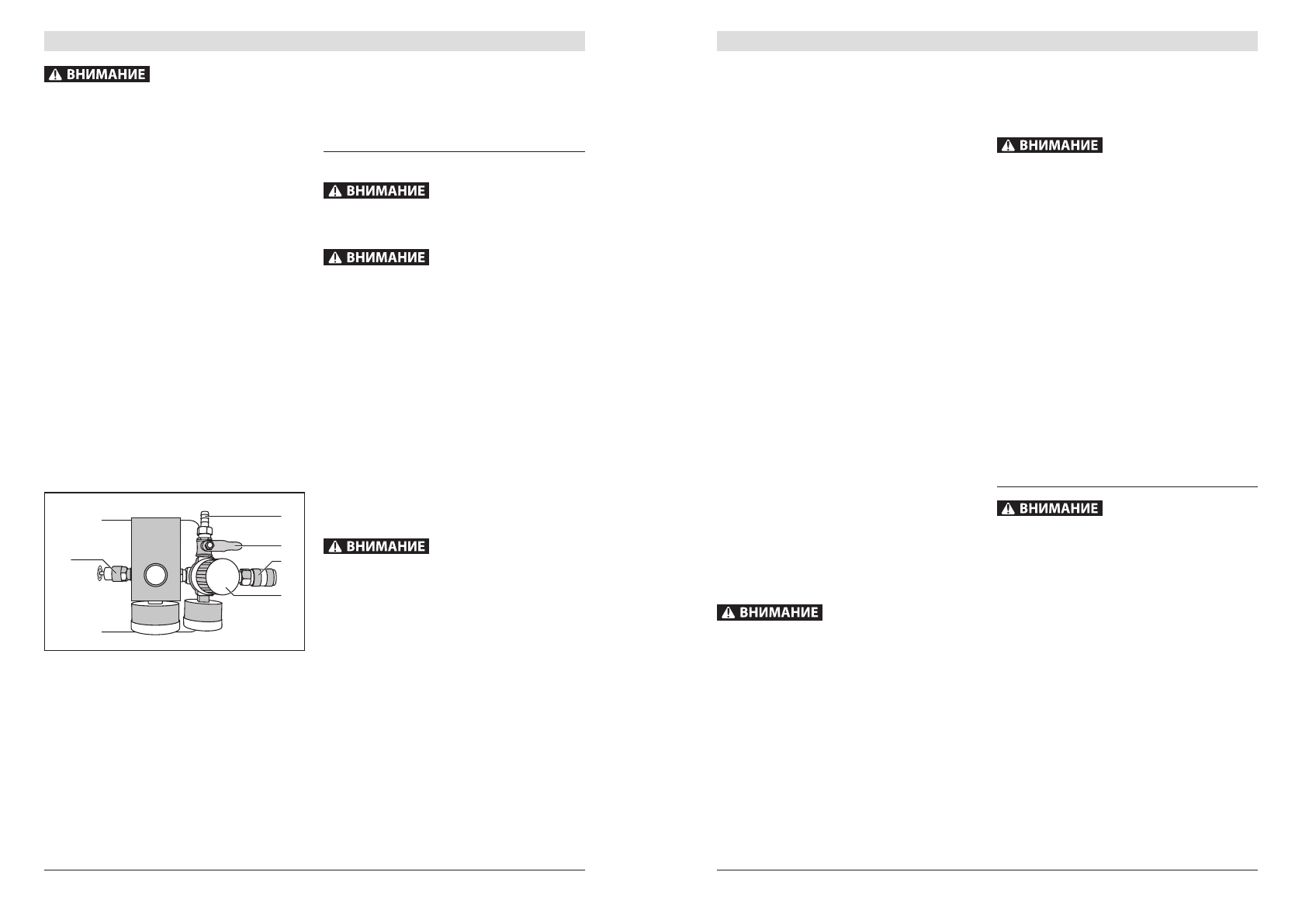

Подключите шланги пневмоинструмента. Пере
-
чень рекомендуемого присоединительного ин
-
струмента Вы можете найти на стр.13.
Благодаря конструкции компрессора, Вы може
-
те подключать одновременно два инструмента.
На выходе из компрессора предусмотрены штуце
-
ра двух типов: «елочка»
20
и быстросъемный
14
.
Примечание!
Для Вашей безопасности и сохран
-
ности окружающих Вас предметов настоятельно
рекомендуем использовать хомут (в комплект
поставки не входит) для надежного крепления
шланга на штуцере типа «елочка».
Перед началом работы отключите подачу давле
-
ния, закрутив регулятор давления
19
.
Подготовьтесь к работе:
20
21
14
19
18
`
перед каждым использованием проверьте уро
-
вень масла (см. выше). При необходимости
долейте его;
`
удалите детей и животных от изделия на рас
-
стояние не менее 3 метров;
`
убедитесь в отсутствии у шлангов и инструмен
-
та повреждений, которые могут допускать утеч
-
ки воздуха;
`
наденьте средства защиты при работе с под
-
ключенным инструментом (очки, наушники, ру
-
кавицы, респиратор).
`
проверьте натяжение ремня
9
. Прогиб должен
быть 10 – 15 мм при нажатии посередине между
шкивами;
`
убедитесь, что шкивы ременной передачи сво
-
бодно вращаются при приложении небольшого
усилия. Будьте внимательны, соблюдайте без
-
опасность во время этой процедуры.
Порядок работы
Подключите изделие к электрической сети.
Перед подключением изделия к сети
убедитесь, что выключатель 10 находится
в выключенном положении.
По электробезопасности изделие соот
-
ветствует I классу защиты от поражения
электрическим током, т.е. должно быть
заземлено (для этого в вилке предусмотре
-
ны заземляющие контакты). Запрещается
переделывать вилку, если она не подходит
к Вашей розетке. Вместо этого квалифи
-
цированный электрик должен установить
соответствующую розетку.
Для включения изделия переведите выключа
-
тель
10
в положение «On» (вытяните кнопку).
При давлении воздуха в баллоне ниже устав
-
ки выключателя, изделие включится в работу
автоматически. По достижении уставки давле
-
ния выключателя двигатель также автоматиче
-
ски отключается. Когда по мере расходования
запасенного в баллоне воздуха давление сни
-
зится до предустановленного минимума, авто
-
матика снова запустит двигатель.
Пуск и остановка компрессора в этом режиме
осуществляются полностью автоматически.
Примечание!
Максимальное и минимальное
давления являются предустановленными на за
-
воде-изготовителе. Самостоятельная регулиров
-
ка давления может привести к выходу изделия из
строя. При выявлении случаев самостоятельной
регулировки пороговых значений давлений Вам
будет отказано в гарантии. При необходимости,
дополнительная регулировка может быть выпол
-
нена специалистами сервисного центра.
Для защиты изделия и оператора от повышен
-
ного давления в случае выхода из строя реле
давления служит предохранительный клапан
18
: при превышении установленного значения
давления в баллоне предохранительный кла
-
пан стравит излишек.
Для подачи давления к инструменту от-
крутите регулятор давления
19
и установите
необходимое рабочее давление, контролируя
его по манометрам
11
и
12.
Примечание!
Манометр
11
показывает давле
-
ние в баллоне, манометр
12
–
ОБЩЕЕ
рабо
-
чее давление двух рукавов.
К инструменту, подключенному к быстро-
съемному штуцеру, воздух поступит автома
-
тически. Для подачи давления к инструменту,
подключенному к штуцеру типа «елочка», от
-
кройте шаровой кран
21
.
Рабочее давление на выходе может изме
-
няться непосредственно в процессе работы
регулятором
19
. Также можно отрегулировать
расход воздуха отдельно только у инструмен
-
та, подключенного к штуцеру
11
посредством
регулировки положения крана
21
.
Примечание!
При работе одновременно дву
-
мя инструментами следует помнить, что дав
-
ления в обоих инструментах будут одинако
-
выми, а расход воздуха будет распределяться
обратно пропорционально соотношению про
-
ходных сечений инструментов (или выходных
штуцеров в случае регулирования расхода
воздуха краном
21
) : при увеличении расхода
воздуха через штуцер
14
будет уменьшаться
расход воздуха через штуцер
20
и наоборот.
При необходимости смены рабочего инстру
-
мента, подключенного:
`
к штуцеру типа «елочка» – закройте кран
21
,
ослабьте хомут (если установлен), смените
шланги инструмента, снова затяните хомут
и откройте кран
21
, установив необходимый
расход воздуха;
`
к быстросъемному штуцеру – просто отсо
-
едините ненужный более инструмент и под
-
соедините необходимый.
На Вашем изделии установлена тепловая
защита электродвигателя. При перегреве
автоматика отключит подачу питания к элек
-
тродвигателю и компрессор остановится.
При возвращении температуры к норме ком
-
прессор включится автоматически.
Также на Вашем изделии установлено тепловое
реле, защищающее изделие от перегрузок и при
выходе из строя термопредохранителя. При сра
-
батывании защиты взведите реле, нажав кнопку
4
.
Примечание!
Во избежание поломок или
преждевременного выхода изделия из строя
(особенно при участившихся случаях само
-
выключения), прежде чем снова включать
его, выясните причину срабатывания защиты.
Для этого отключите изделие от сети и обрати
-
тесь к разделу «Возможные неисправности и ме
-
тоды их устранения».
При остановке компрессора (автоматически или
принудительно выключателем) сжатый воздух
на участке от цилиндра до выключателя может
сбрасываться (зависит от модели) через предо
-
хранительный клапан, расположенный под вы
-
ключателем. Это помогает снизить нагрузку на
электродвигатель при последующем пуске.
Не запускайте компрессор в работу сразу же
после его выключения. Сначала дождитесь
полного падения давления на участке до вы
-
ключателя (если эта функция реализована).
Для остановки изделия по окончании работы,
а также при оставлении его на долгое время без
надзора, отключите его следующим образом:
`
переведите выключатель
10
в положение «Off»
(утопите кнопку);
`
дождитесь стравливания воздуха из предохра
-
нительного клапана под выключателем (если
эта функция реализована. После выключе
-
ния Вы должны услышать короткое – порядка
0.5 с – шипение стравливаемого воздуха);
`
выньте вилку из розетки;
`
потяните кольцо предохранительного кла
-
пана
18
, чтобы стравить весь сжатый воздух
(в случае отсутствия функции автоматического
стравливания и для гарантии безопасности).
Периодическое обслуживание
При любых операциях по техническому об
-
служиванию изделия убедитесь, что изде
-
лие выключено и отключено от сети.
Регулярно (перед каждым использованием)
проверяйте натяжение ремня согласно разделу
Подготовка к работе. В случае ослабления на
-
тяжения отпустите болты крепления электро
-
двигателя
3
и его перемещением обеспечьте
требуемое натяжение ремня.
Помните: недостаточное натяжение приводит
к снижению производительности изделия,
а чрезмерное – к преждевременному износу
элементов привода.
Примечание!
Перед фиксацией двигателя по
-
сле регулировки обеспечьте нахождение шки
-
вов ременного привода в одной плоскости.
При работе компрессора в баллоне скапливает
-
ся конденсат (поскольку в воздухе всегда при
-
сутствуют водяные пары). Регулярно (минимум
раз в неделю, если Вы используете изделие
ежедневно) сливайте из баллона конденсат. Это
поможет избежать коррозии баллона и прод
-
лить срок эксплуатации изделия.
