8

4.

ОБЩИЙ ВИД УСТРОЙСТВА

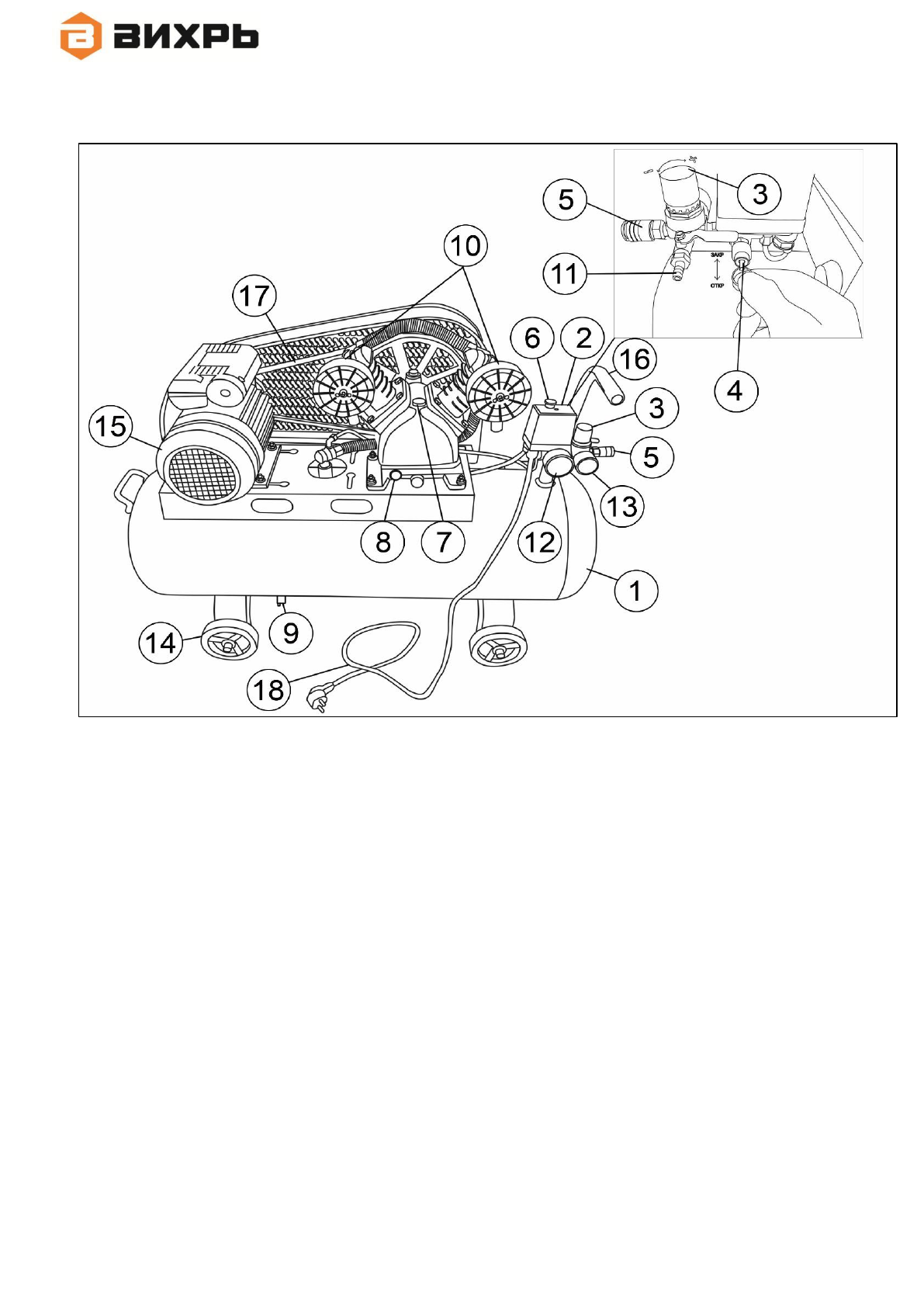

Рис. 1 Общий вид.

1.

Ресивер

2.

Реле давления

3.

Регулятор давления

4.

Предохранительный клапан сброса давления ресивера

5.

Выходной патрубок

6.

Кнопка включения

7.

Маслоналивная горловина

8.

Окно проверки уровня масла

9.

Сливной кран

10.

Место крепления воздушного фильтра (Воздушный фильтр).

11.

Кран со штуцером подачи выходного давления.

12.

Манометр давления в ресивере

13.

Манометр выходного давления

14.

Колеса

15.

Двигатель

16.

Рукоятка для переноса

17.

Приводной ремень (для ременных моделей)

18.

Сетевой кабель

9
