3.
УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ
3.1.
Составные части
3.2.
Устройство и принцип работы

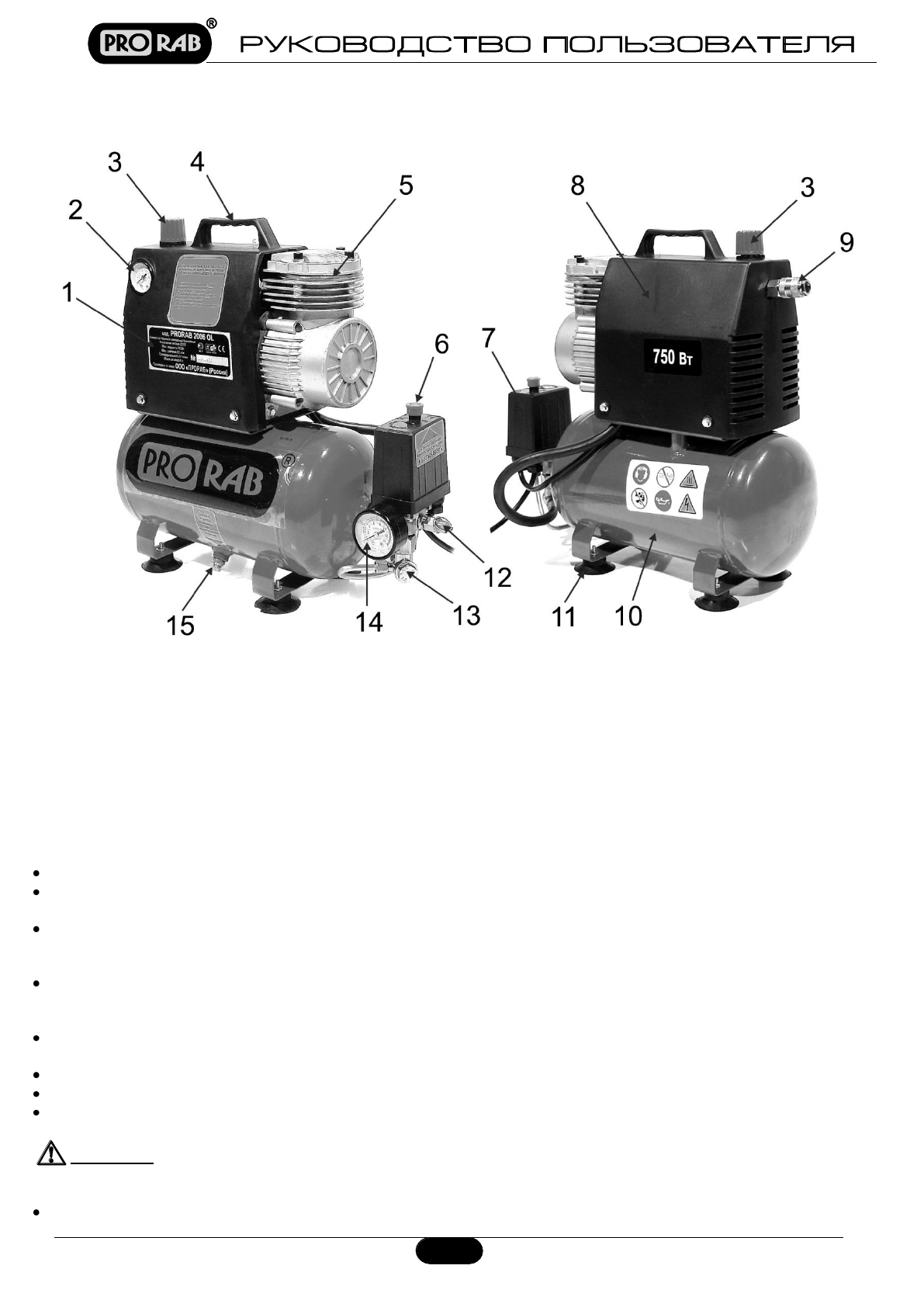

(См. Рис.1
)
Компрессор состоит из следующих основных сборочных единиц и деталей:
Блок поршневой (поршневая группа) - одноступенчатая, одноцилиндровая, с воздушным охлаждением -
предназначена для выработки сжатого воздуха.
Компрессор PRORAB 2024 OL является безмасляным компрессором, наличие компрессорного масла в картере
двигателя для его смазки не требуется. Это делает эксплуатацию компрессора достаточно простой и
ограничивает операции планового технического обслуживания.
Ресивер (воздухосборник) (10)(См. Рис.1) служит для сбора сжатого воздуха, выравнивания пульсации воздуха,
получающейся в результате возвратно-поступательного движения поршня компрессора. Ресивер является также
основанием, на котором смонтированы остальные узлы и детали компрессора.
Ресивер имеет штуцеры для установки реле давления (прессостата)(7), обратного клапана (13), крана слива
конденсата (15), предохранительного клапана (12), а также монтажную платформу.
Платформа предназначена для установки поршневого блока (5), электродвигателя, и защитного кожуха (8).
Электродвигатель предназначен для привода поршневой группы и компрессорного блока.
Реле давления (прессостат)(7) служит для обеспечения работы компрессора в автоматическом режиме,
поддержания рабочего давления в ресивере.
Внимание!
Прессостат отрегулирован на заводе-изготовителе, и не должен подвергаться
регулировкам со стороны пользователя!
Штуцер (9)(См. Рис.1) предназначен для подачи воздуха потребителю. Имеет быстросъемное соединение.
1.
Шильд
2.
Манометр давления на выходе
3.
Регулятор давления на выходе
4.
Ручка для транспортировки
5.
Поршневой блок
6.
Кнопка выключателя
7.
Реле давления (прессостат)
8.
Защитный кожух электродвигателя
9.
Штуцер подключения потребителей
10.
Ресивер
11.
Ножка резиновая
12.
Клапан предохранительный
13.
Обратный клапан
14.
Манометр давления в ресивере
15.
Кран слива конденсата
Рис. 1
