Компрессоры Pegas pneumatic PG-601 6615 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
12
2
1
7
10
3
12
11
5
12
8
4
6
9
Заземление
2
1
7
10
3
12
11
5
12
8
4
6
9
Заземление
Рисунок
6 -

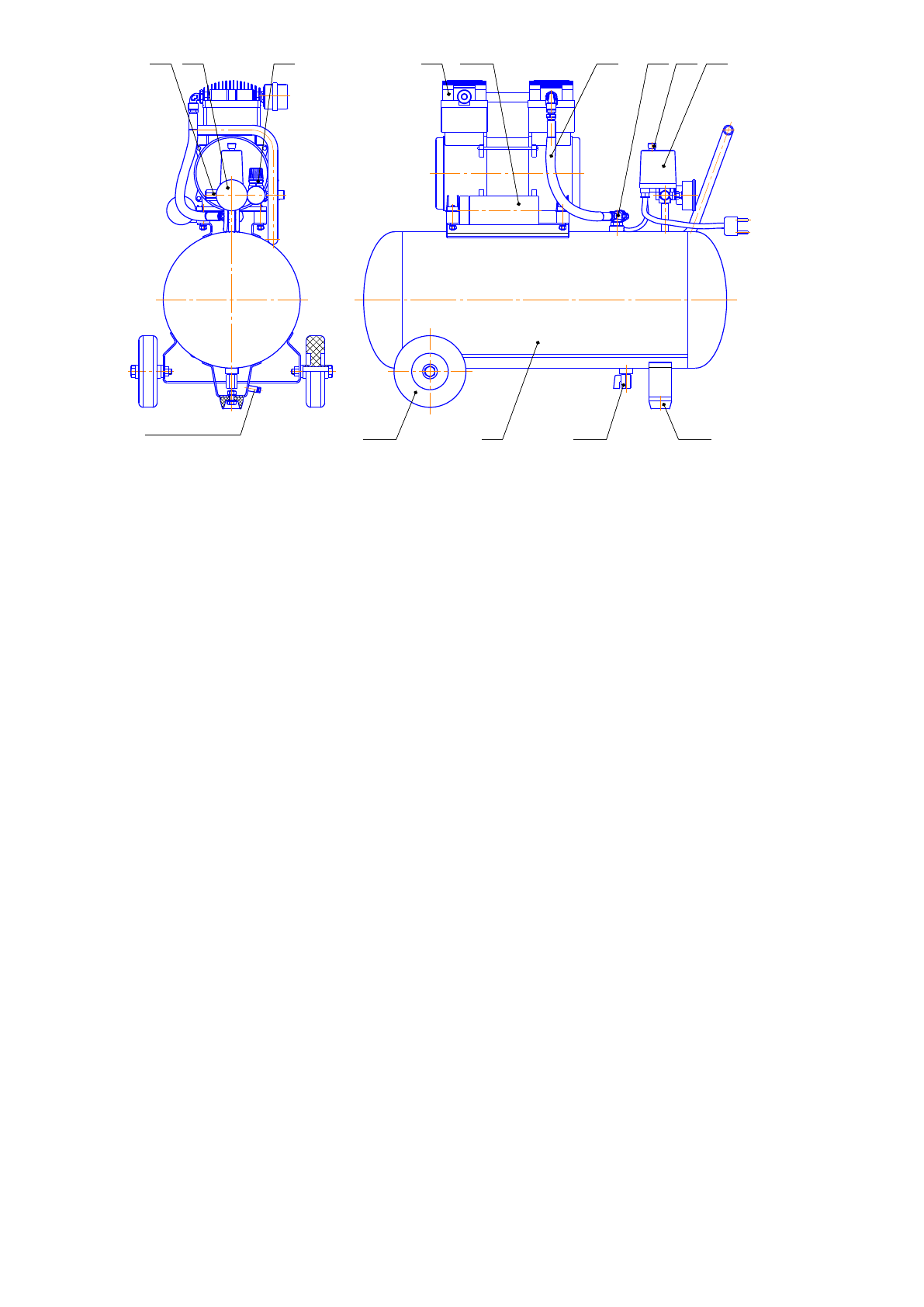

Общий вид компрессора
PG-1100
1 -
Блок поршневой
предназначен
для выработки сжатого воздуха.
2 -
Маностат
служит
для
обеспечения
работы
компрессора
в
автоматическом режиме, поддержания давления в ресивере в
заданном диапазоне.
3 -
Выключатель
предназначен для пуска и остановки компрессора.
4 -
Манометр
предназначен для контроля
давления в ресивере.
5 -
Ресивер
служит для сбора сжатого воздуха, устранения пульсации
давления, отделения конденсата; является корпусом, на котором
смонтированы узлы и детали компрессора.
6 -
Клапан предохранительный
служит для ограничения максимального
давления в ресивере и отрегулирован на давление открывания,
превышающее давление нагнетания не более чем на 10%.
8 -
Клапан обратный
обеспечивает подачу сжатого
воздуха в направлении
от блока поршневого к ресиверу.
9 -
Регулятор давления
служит
для уменьшения давления до
требуемого
рабочего в подсоединенных пневматических инструментах и
является
дополнительным устройством
.
11 -
Конденсатоотводчик
предназначен для удаления
скопившегося в
ресивере
конденсата и масла.
9 -
Регулятор давления
10 -
Пенал для конденсатора
11 -
Конденсатоотводчик
12 -
Колеса и амортизаторы
1 -
Блок поршневой
2 -
Маностат
3 -
Выключатель
4 -
Манометр
5 -
Ресивер
6 -
Клапан предохранительный
7 -
Воздухопровод
8 -
Клапан обратный
