20

Таблица 4

Резьба

Мин. момент

затяжки

Макс. момент

затяжки

М6

9 Н·м

11 Н·м

М8

22 Н·м

27 Н·м

М10

45 Н·м

55 Н·м

М12

76 Н·м

93 Н·м

8.2.6 Проверка натяжения ремней

После первых 50-ти ч работы и далее через каждые 300 ч работы проверьте и
при  необходимости  отрегулируйте  натяжение  ремней,  очистите  их  от
загрязнений.
При  недостаточном  натяжении  происходит  проскальзывание  ремней,
возникает  вибрация  с  воздействием  на  подшипники  знакопеременной
нагрузки  "продергивание",  перегрев  шкивов,  перегрев  и  снижение  КПД
блока  поршневого.  Когда  ремни  перетянуты,  то  происходит  чрезмерная
нагрузка  на  подшипники  с  повышенным  их  износом,  перегревом
электродвигателя и блока поршневого.

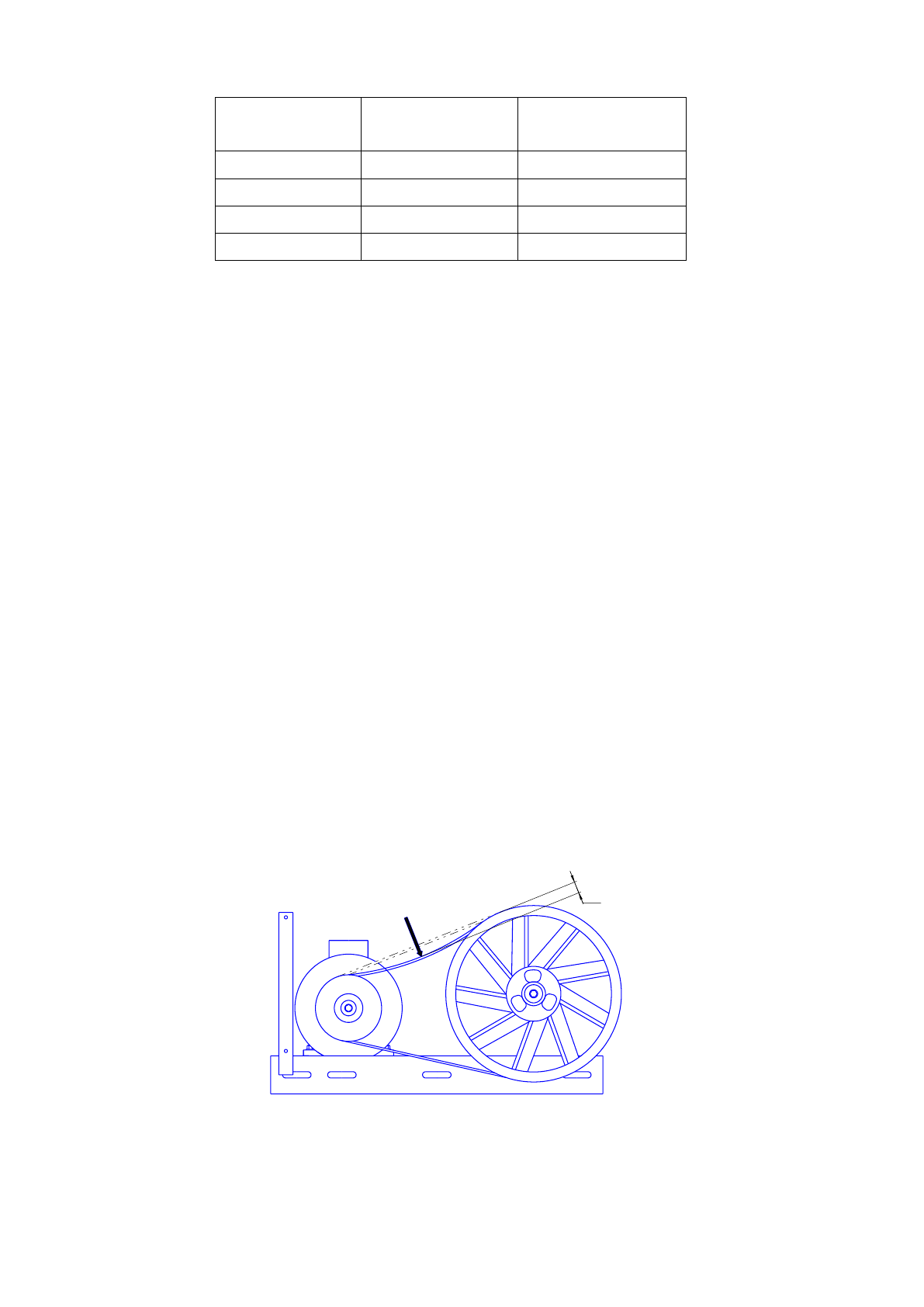

Для  проверки  натяжения  ремней  (см.  рисунок  11)  выполните  следующие
действия:
1

Остановите компрессор в соответствии с 6.7.

2

Снимите защитное ограждение.

3

Приложите силу F с усилием 30…40 Н, перпендикулярно к середине ремня.

4

Измерьте отклонение Х. Прогиб ремня Х должен составлять 5…6 мм.

5

При необходимости отрегулируйте натяжения ремней.
Натяжение  регулируйте  смещением  электродвигателя,  предварительно
отпустив  болты  крепления  его  к  платформе.  Шкив  электродвигателя  и
шкив поршневого блока  должны находиться в одной плоскости

6

Закрепите электродвигатель и установите защитное ограждение.


F

X

F

X

Рисунок 11
