19

•

надежность соединений трубопроводов;

•

целостность и исправность предохранительного клапа-

на, органов управления и контроля;

•

уровень масла в картере поршневого блока согласно п. 6.7.

6.14

Подсоединение пневмоинструмента

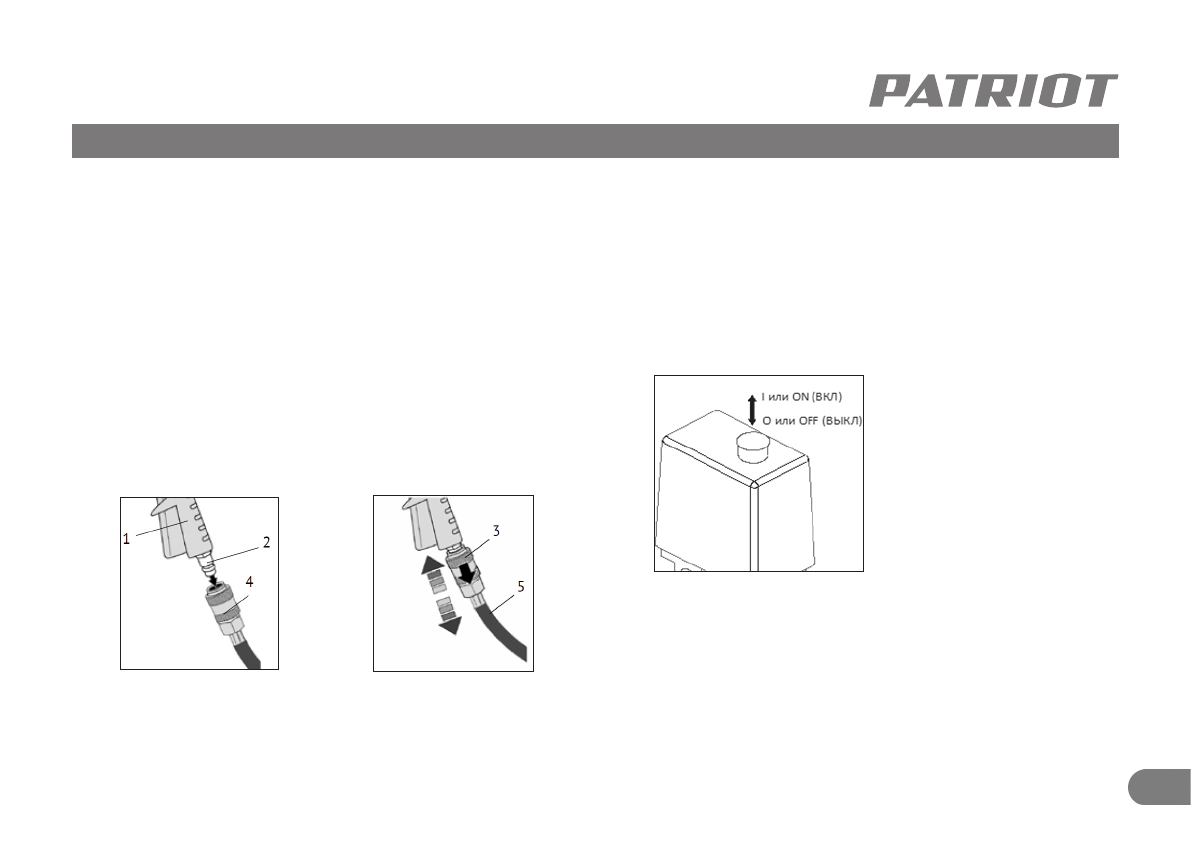

Подсоединение/отсоединение пневмоинструмента бы-

стросъёмным соединением компрессора или пневмошлан-

га показана на (Рис. 5). Штуцер (Рис. 5а, п. 2) вставляется в

адаптер (Рис. 5а, п. 4) до фиксации (со щелчком), для отсо-

единения пневмоинструмента (Рис. 5а, п. 1) кольцо разъёма

(Рис. 5б, п. 3) сдвинуть (по стрелке) и вынуть штуцер писто-

лета из адаптера.

6.15

Запуск

•

Компрессор должен быть соединен с электрической

сетью через устройство защиты питающего провода от

токов короткого замыкания.

•

Проверьте, чтобы выключатель на реле давления нахо-

дился в выключенном положении «О» / «OFF» (в зависи-

мости от исполнения) (Рис. 6).

•

Закройте сливной клапан (Рис. 1, п. 15).

•

Отключите подачу давления, закрутив регулятор давле-

ния (Рис. 1, п. 6).

•

Подключите к выходному штуцеру (Рис. 1, п. 8) компрес-

сора пневмошланг с подсоединенным пневматическим

инструментом и убедитесь в надежности соединения.

6.

ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ

Рис. 6

Рис. 5б

1.

Пневматический пистолет

2.

Штуцер входной

3.

Кольцо разъёма

4.

Быстросъёмный адаптер

5.

Пневмошланг компрес-

сора

Рис. 5а
