Компрессор автомобильный AC-140-10/30DD, AC-140-10/35DD, AC-160-10/35DD, AC-
240-10/45DD, AC-250-10/70DDV, AC-250-10/80DDV, AC-300-10/70DDV. Артикул 3 21 01
005, 3 21 01 011, 3 21 01 006, 3 21 01 007, 3 21 01 009, 3 21 01 010, 3 21 01 008.
18
19
Компрессор AC-160-10/35DD,
детальная информация

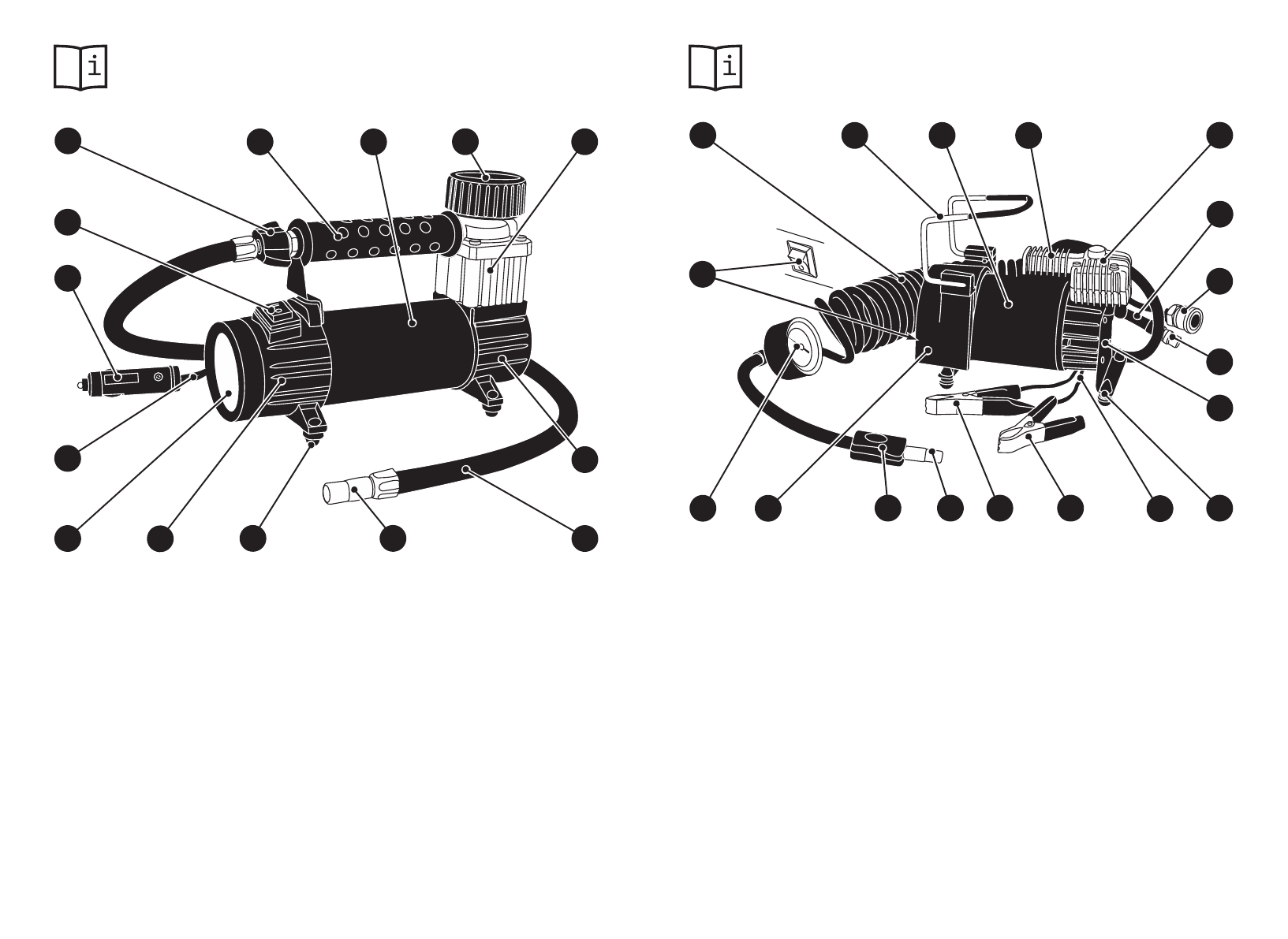

Рисунок 3.1
— Общий вид компрессора AC-160-10/35DD
4
3
1
2
5
6
7
1. Фонарь светодиодный
2. Кабель электропитания
3. Штекер
4. Переключатель
5. Зажим
6. Радиатор
7. Корпус
8. Манометр
9. Блок компрессорный
10. Опора задняя
11. Шланг
12. Штуцер
13. Амортизатор (4 шт.)
14. Опора передняя
8
9
10
11
12
13
14
•
Общий вид компрессора AC-160-10/35DD и его составных ча-
стей показан на рисунке 3.1, его подробное устройство приведе-
но на схеме сборки (см. приложение Г).
Компрессор AC-240-10/45DD,
детальная информация
4
3
1
2
5
6
7
8
9
10
11
12
13
1. Манометр
2. Переключатель двухпозиционный
3. Шланг спиральный
4. Ручка
5. Корпус
6. Радиатор
7. Блок компрессорный
8. Шланг
9. Переходник быстроразъемный
10. Штуцер
11. Опора задняя
12. Амортизатор (4 шт.)
13. Кабель электропитания
14. Зажим, полярность (+)
15. Зажим, полярность (–)
16. Штуцер
17. Клапан универсальный
18. Опора передняя
14
15
16
17
18
Рисунок 4.1
— Общий вид компрессора AC-240-10/45DD
•
Общий вид компрессора AC-240-10/45DD и его составных ча-
стей показан на рисунке 4.1, его подробное устройство приведе-
но на схеме сборки (см. приложение Д).
