www.kalibrcompany.ru
7
Калибр Руководство по эксплуатации
1.3 Комплектация
Компрессор поставляется в продажу в следующей комплектации*:
Компрессор
1
Воздушный фильтр
2
Колесо с крепежом
4
Руководство по эксплуатации
1
Упаковка
1
* в зависимости от поставки комплектация может изменяться

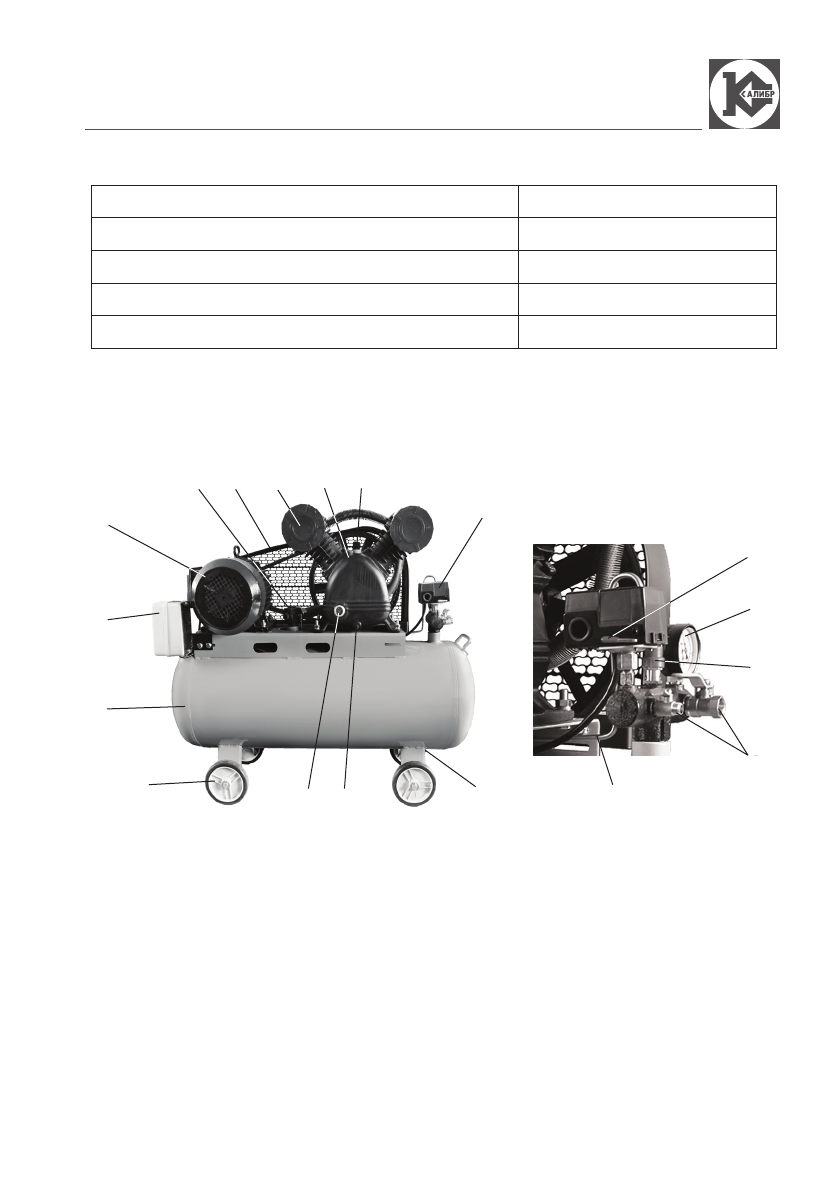

1.4 Общий вид
Общий вид компрессора представлен на рисунке 1.
1
- ресивер;
2
– 3-х фазный асинхронный двигатель;
3
– блок цилиндров;
4
–
воздушный фильтр;
5
– окно контроля уровня масла;
6
– магнитный пускатель с
выключателем;
7
- рычаг включения реле давления;
8
– реле давления;
9
– манометр;
10
– выходные штуцера сжатого воздуха с кранами;
11
– вентиль слива конденсата;
12
– клапан предохранительный;
13
– пробка маслосливного отверстия;
14
– пробка
маслозаливной горловины;
15
– разгрузочный воздухопровод;
16
– защитная решётка
ремня;
17
- колесо;
18
- обратный клапан.
рис.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
17
