Калибр Руководство по эксплуатации
4
www.kalibrcompany.ru
4. Общий вид и устройство

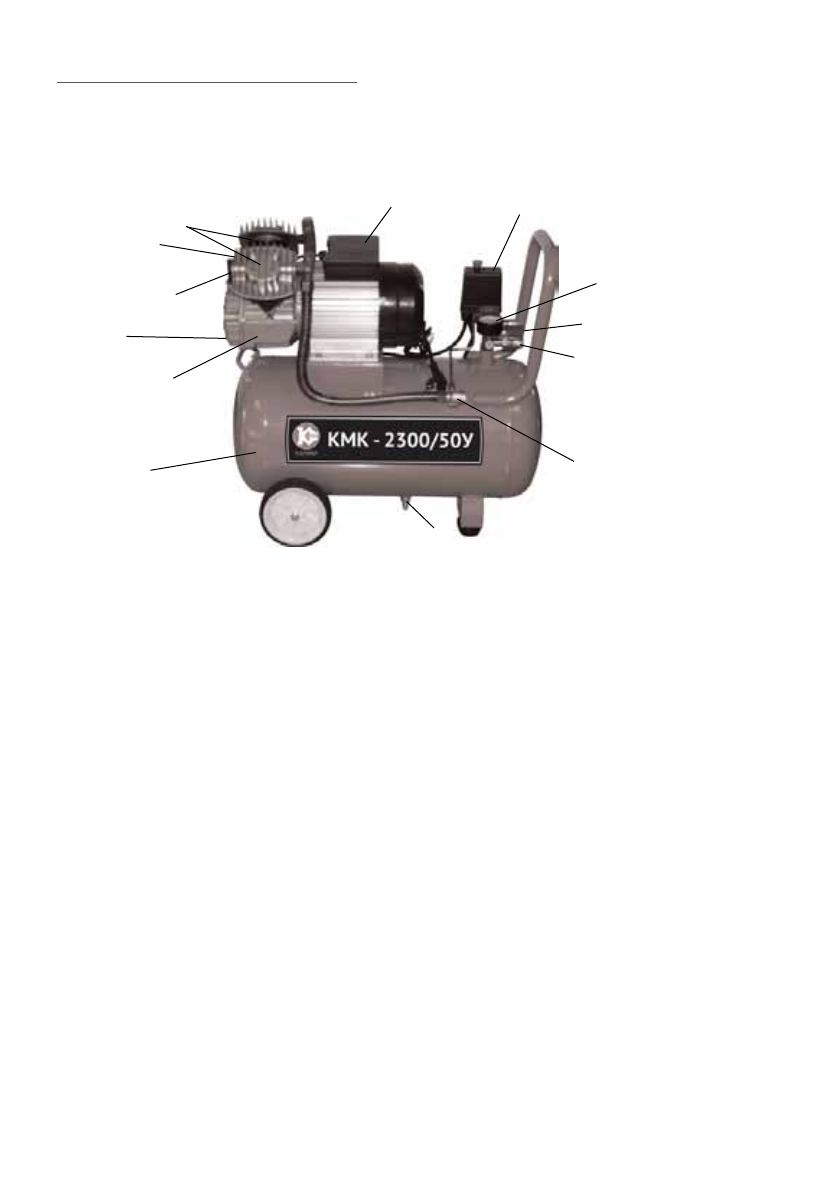

4.1 Общий вид компрессора схематично представлен на рис.1
4.2 Картер компрессорной группы (рис.1 поз.1) с двигателем закреплены на
металлическом корпусе ресивера (рис.1 поз.8). Вращение якоря двигателя пре-
образуется кривошипно-шатунным механизмом в возвратно-поступательное
движение поршней двух цилиндров. Сжатый воздух из выпускных клапанов
цилиндров подаётся в ресивер. При подключении к быстроразъёмным выход-
ным штуцерам (рис.1 поз.3) коллектора пневмоинструмента, сжатый воздух
подаётся к инструменту. Выходное давление в штуцерах регулируется редукто-
ром и контролируется манометрами.
5. Инструкция по технике безопасности
5.1 Не раскручивайте пневмосоединения, если ресивер находится под давлением.
5.2 Компрессор должен применяться в соответствии с назначением и требо-
ваниями, указанными в данном руководстве по эксплуатации.
5.3 При работе с компрессором необходимо соблюдать следующие правила:
1
- компрессорная группа с коаксиальным приводом;
2
- реле давления с выключателем;
3
- выходной кран штуцер;
4
- редуктор;
5
- манометр;
6
- обратный клапан;
7
- вентиль слива конденсата;
8
- ресивер;
9*
- контрольное окно уровня масла;
10
- маслозаливная горловина;
11
- группа «цилиндры - головки цилиндров»;
12*
- воздушный фильтр;
13
– коробка конденсаторов. (
*позиции на рисунке не видны)
11
12*
10
1
9*
8
13
2
5
4
3
6
7
рис. 1
