4. Общий вид и устройство

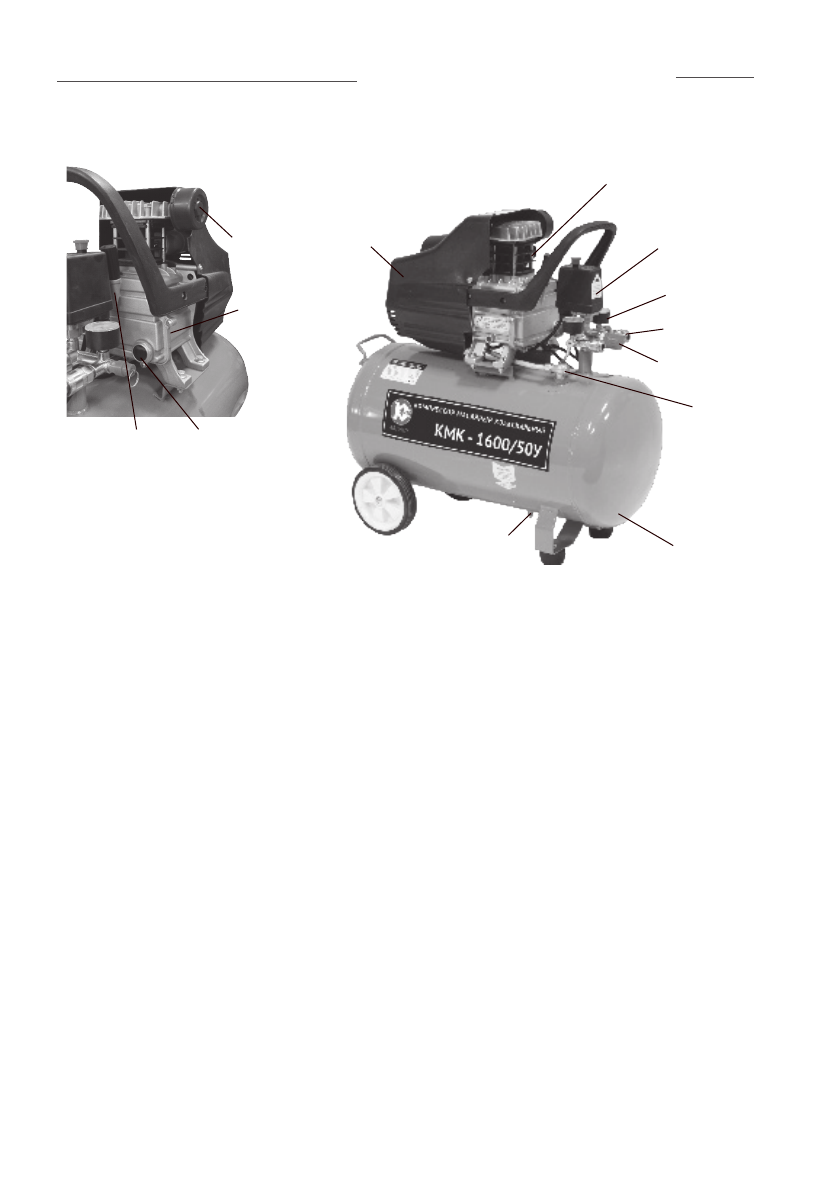

4.1 Общий вид компрессора схематично представлен на рис.1

4.2 Картер компрессорной группы (рис.1 поз.1) с двигателем закреплены на

металлическом  корпусе  ресивера  (рис.1  поз.8). Двигатель  закрыт  пластиковым

кожухом (рис.1 поз.13). Вращение якоря двигателя преобразуется кривошипно-

шатунным механизмом в возвратно-поступательное движение поршня. Сжатый

воздух из выпускного клапана цилиндра подаётся в ресивер. При подключении

к  быстроразъёмным  выходным  штуцерам  (рис.1  поз.3)  коллектора  пневмоин-

струмента, сжатый воздух подаётся к инструменту. Выходное давление в штуце-

рах регулируется редуктором и контролируется манометрами.

5. Инструкция по технике безопасности

5.1 Не раскручивайте пневмосоединения, если ресивер находится под давлением.

5.2 Компрессор должен применяться в соответствии с назначением и требо-

ваниями, указанными в данном руководстве по эксплуатации.

5.3 При работе с компрессором необходимо соблюдать следующие правила:

1

 - компрессорная группа с коаксиальным приводом;

2

 - реле давления с выключателем;

3

 - выходной штуцер;

4

 - редуктор;

5

 - манометр;

6

 - обратный клапан;

7

 - вентиль слива конденсата;

8

 - ресивер;

9

 - контрольное окно уровня масла;

10

 - маслозаливная горловина;

11

 - группа «цилиндр - головка цилиндра»;

12

 - воздушный фильтр;

13

 – кожух двигателя.

1

9

10

12

13

7

8

6

4

3

5

2

11

рис. 1
