Калибр Руководство по эксплуатации
4
EAC ТР ТС
kalibrcompany.ru
4. Общий вид и устройство

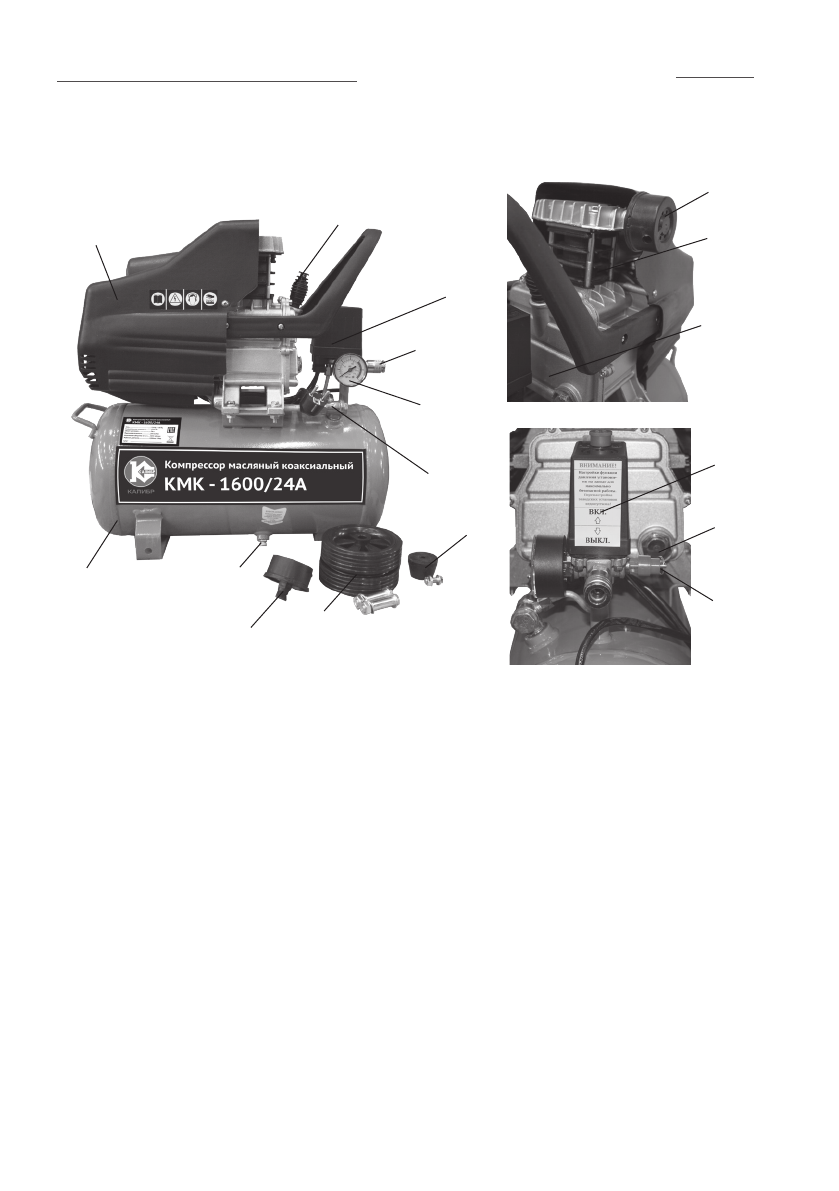

4.1 Общий вид компрессора схематично представлен на рис.1
1
- компрессорная группа с коаксиальным приводом;
2
- реле давления с выключателем;
3
- штуцер выходной;
4
- клапан предохранительный;
5
- манометр;
6
- обратный клапан;
7
- вентиль слива конденсата;
8
- ресивер;
9
- окно контроля уровня масла;
10
- пробка маслозаливной горловины;
11
- группа «цилиндр - головка цилиндра»;
12
- воздушный фильтр;
13
– кожух двигателя;
14
- опора предняя с крепежом;
15
- колёса с крепежом.
4.2 Картер компрессорной группы (рис.1 поз.1) с двигателем закреплены
на металлическом корпусе ресивера (рис.1 поз.8). Двигатель закрыт пласти-
ковым кожухом (рис.1 поз.13). Вращение якоря двигателя преобразуется
кривошипно-шатунным механизмом в возвратно-поступательное движение
поршня. Сжатый воздух из выпускного клапана цилиндра подаётся в реси-
вер. При подключении к быстроразъёмному выходному штуцеру (рис.1 поз.3)
пневмоинструмента, сжатый воздух подаётся к инструменту. Выходное давле-
11
2
2
12
1
9
рис. 1
5
3
4
6
8
7
10
13
12
14
15
