4. Общий вид и устройство

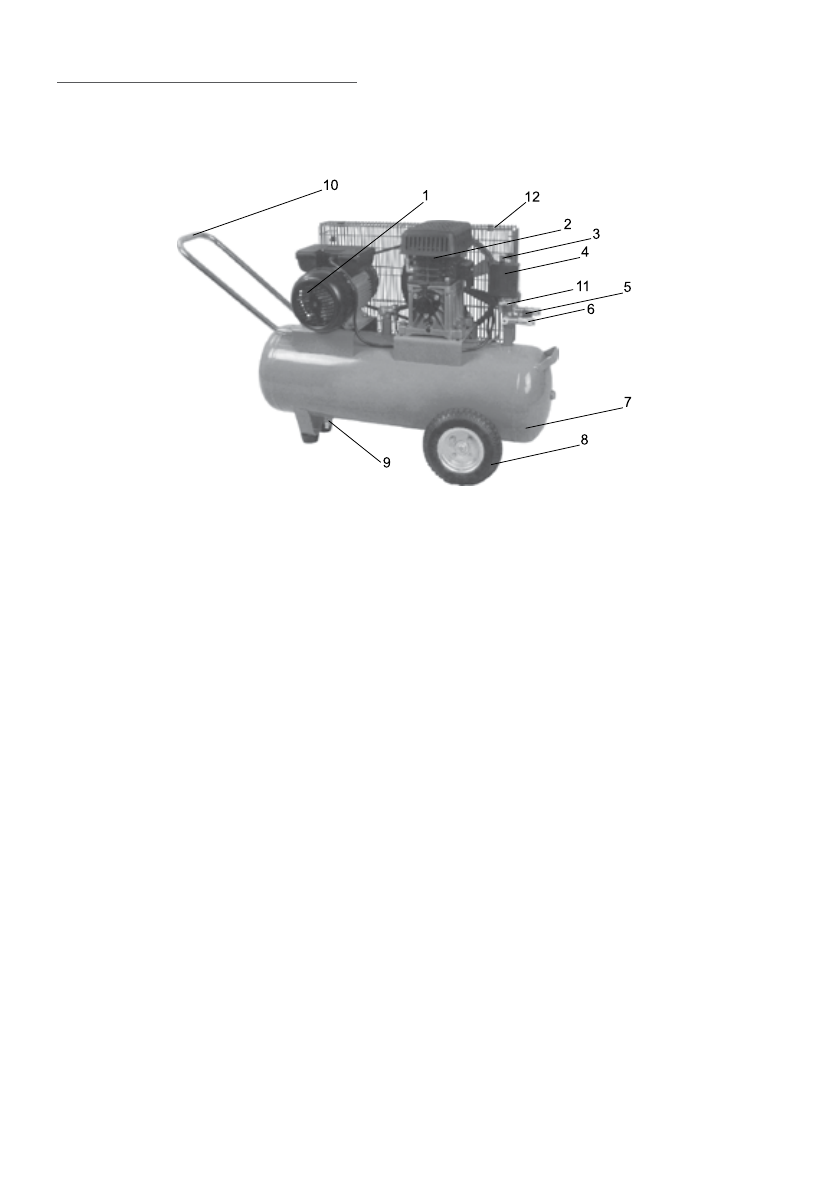

4.1 Общий вид компрессора схематично представлен на рис.1

4.2  Картер  компрессорной  группы  (рис.1  поз.2)  и  двигатель  закреплены  на

металлическом  корпусе  ресивера  (рис.1  поз.7).  Вращение  с  якоря  двигателя  шки-

вами и клиновым ремнём передаётся на коленчатый вал компрессороной группы.

Вращение коленчатого вала преобразуется кривошипно-шатунным механизмом в

возвратно-поступательное движение поршней. Два цилиндра с V-образным распо-

ложением, смонтированы на картере. Воздух, через воздушные фильтры (по фильтру

на цилиндр) подаётся во впускные клапаны цилиндров. Сжатый воздух из выпуск-

ных  клапанов  цилиндров  подаётся  в  ресивер.  При  подключении  к  быстроразъём-

ным выходным штуцерам (рис.1 поз.6) коллектора пневмоинструмента, сжатый воз-

дух подаётся к инструменту. Выходное давление в штуцере регулируется редукто-

ром (рис.2 поз.4) и контролируется манометром.

5. Инструкция по технике безопасности

5.1  Не  раскручивайте  пневмосоединения,  если  ресивер  находится  под  давле-

нием.

5.2 Компрессор должен применяться в соответствии с назначением и требовани-

ями, указанными в данном руководстве по эксплуатации.

5.3 При работе с компрессором необходимо соблюдать следующие правила:

- не осуществляйте никаких настроек, если компрессор включён в сеть;

1

 - двигатель;

2

 - компрессорная группа;

3

 - выключатель реле давления;

4

 - реле давления;

5

 - редуктор;

6

 - выходной штуцер;

7

 - ресивер;

8

 - колесо;

9

 - вентиль слива конденсата;

10

 - ручка;

11

 - манометр;

12

 - защитная решётка ремня.

рис. 1
