4. Общий вид и устройство

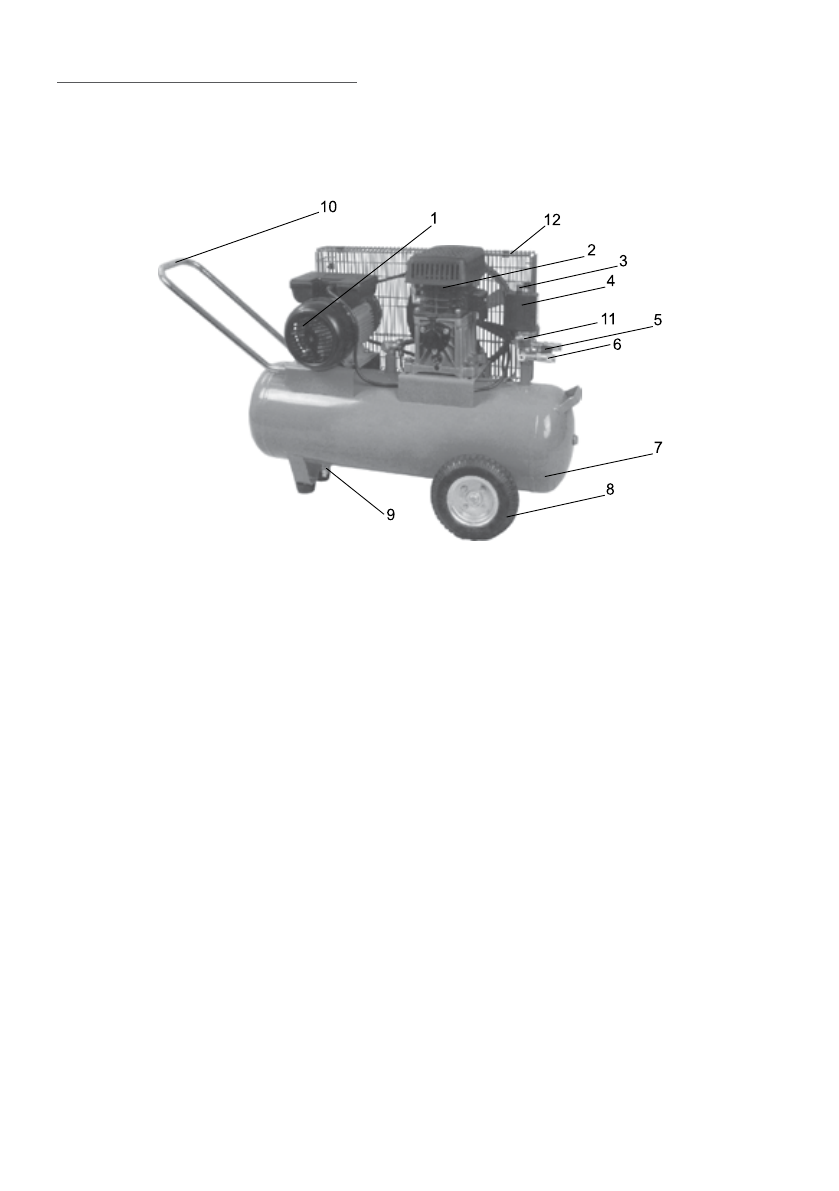

4.1 Общий вид компрессора схематично представлен на рис.1

4.2  Картер  компрессорной  группы  (рис.1  поз.2)  и  двигатель  закреплены  на

металлическом  корпусе  ресивера  (рис.1  поз.7).  Вращение  с  якоря  двигателя

шкивами  и  клиновым  ремнём  передаётся  на  коленчатый  вал  компрессоро-

ной группы. Вращение коленчатого вала преобразуется шатунами в возвратно-

поступательное  движение  поршней.  Два  параллельно  расположенных  цилин-

дра смонтированы в одном блоке. Воздух, через воздушный фильтр подаётся во

впускные  клапаны  цилиндров.  Сжатый  воздух  из  выпускных  клапанов  цилин-

дров  подаётся  в  ресивер.  При  подключении  к  быстроразъёмному  выходному

штуцеру (рис.1 поз.6) коллектора пневмоинструмента, сжатый воздух подаётся

к  инструменту.  Выходное  давление  в  штуцере  регулируется  редуктором  (рис.1

поз.5) и контролируется манометром.

5. Инструкция по технике безопасности

5.1 Не раскручивайте пневмосоединения, если ресивер находится под давлением.

5.2 Компрессор должен применяться в соответствии с назначением и требо-

ваниями, указанными в данном руководстве по эксплуатации.

1

 - двигатель;

2

 - компрессорная группа;

3

 - выключатель реле давления;

4

 - реле давления;

5

 - редуктор;

6

 - выходной штуцер;

7

 - ресивер;

8

 - колесо;

9

 - вентиль слива конденсата;

10

 - ручка;

11

 - манометр;

12

 - защитная решётка ремня.

рис. 1
