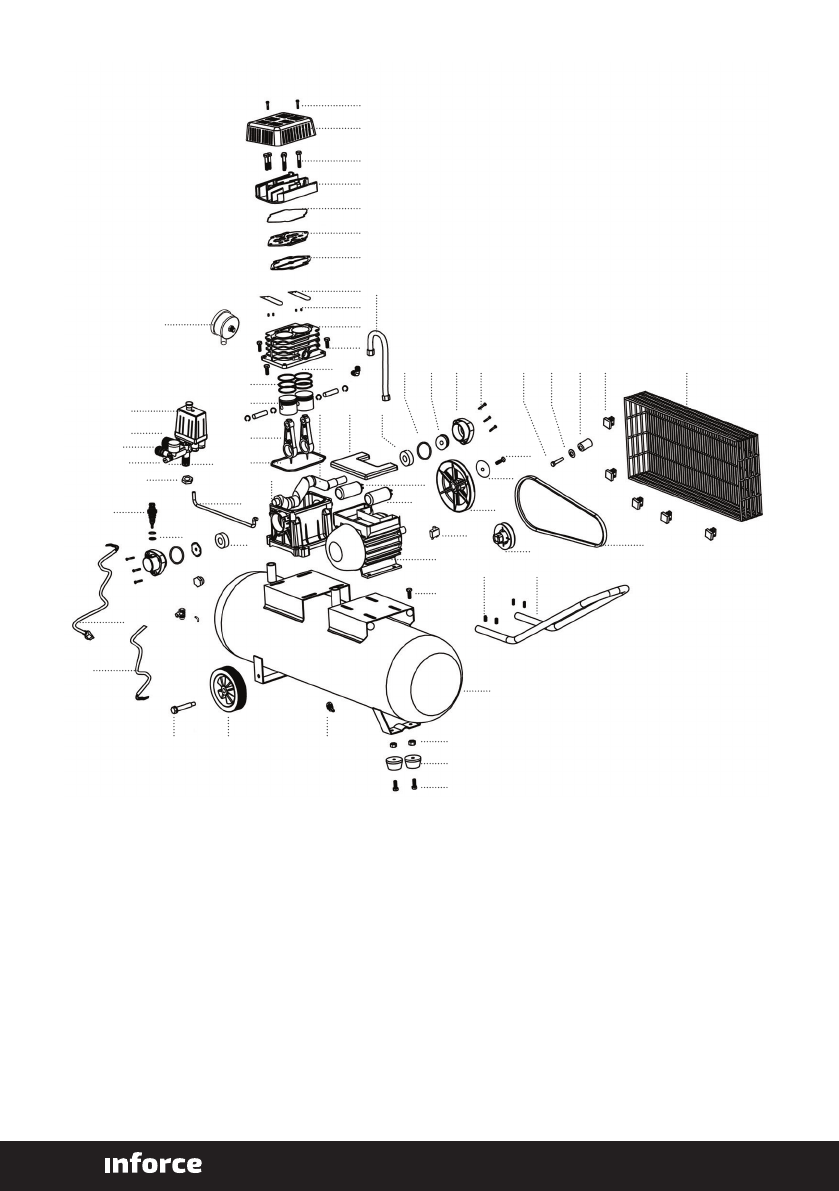

Руководство по эксплуатации. Ременной компрессор
№
Обозначение
Шт.
№ Обозначение
Шт.
1.
Кольцо 18 × 2,4...................... 2
37. Болт М8×40...............................
8
2.
Сапун........................................
1
38. Тепловое реле..........................
1
3.
Колпачок................................
1
39. Болт М8×30...............................
1
4.
Регулятор давления...........
1
40. Шайба 30×3...............................
1
5.
Предохранительный
клапан......................................
1
41. Шкив
компрессора...........................
1
№
Обозначение
Шт.
№ Обозначение
Шт.
6.
Выпускной клапан............. 2
42. Рабочий конденсатор...........
1
7.
Манометр..............................
1
43. Пусковой конденсатор.........
1
8.
Регулятор давления..........
1
44. Болт М6×16................................ 3
9.
Разгрузочная трубка........
1
45. Задний подшипник................
1
10.
Подшипник 6204................
1
46. Прокладка для масла...........
1
11.
Маслоотражатель.............
1
47. Кольцо 60,3×2,65.....................
1
12.
Кольцо 48×2,65....................
1
48. Подшипник 6205.....................
1
13.
Подшипник............................
1
49. Крышка конденсатора.........
1
14.
Болт М6×16............................ 3
50. Картер.........................................
1
15.
Соединительный шнур.....
1
51. Коленчатый вал.......................
1
16.
Шнур
питания...................................
1
52. Прокладка блока
цилиндров.................................
1
17.
Заглушка................................ 2
53. Шатун.......................................... 2
18.
Одноходовой клапан........
1
54. Поршневой палец................... 2
19.
Угловой патрубок...............
1
55. Стопорное кольцо 14,5......... 4
20.
Ось в комплекте.................. 2
56. Поршни....................................... 2
21.
Резиновое колесо............... 2
57. Маслосъемное кольцо......... 2
22.
Сливной клапан...................
1
58. Компрессионное кольцо..... 4
23.
Болт М8×30........................... 2
59. Угловой патрубок...................
1
24. Резиновая ножка................ 2
60. Болт М8×25................................ 4
25.
Гайка М8................................. 2
61. Трубка высокого давления...
1
26.
Воздушный ресивер..........
1
62. Блок цилиндров......................
1
27.
Рукоятка.................................
1
63. Штифт 3,1 × 6............................. 4
28.
Болт М8×8.............................. 4
64. Клапаны...................................... 2
29.
Сетчатая крышка................
1
65. Пластина клапана..................
1
30.
Пластиковая заглушка.....
7
66. Пластина клапана..................
1
31.
Пластиковая
втулка......................................
8
67. Прокладка крышки
блока цилиндров....................
1
32.
Шайба 6..................................
7
68. Крышка блока цилиндров..
1
33.
Болт М5×35............................ 4
69. Болт М8×50............................... 6
34.
Ремень....................................
1
70. Крышка.......................................
1
35.
Шкив двигателя..................
1
71. Болт М6×16................................ 2
36.
Двигатель..............................
1
72. Воздушный фильтр................
1
1
4
36
37
9
34
35
38
39
40
41
42
43
10
23
24
25
26
15
16
11
12
17
18 19
13
14
2
52
53
56
57
58
62
63
64
65
66
67
68
69
70
71
60
59
55
54
3
5
6
7
8
72
20
21
27
29
30
44
61
48
49
51
50
45
46
47
31
33 32
28
22
