Воздушный компрессор
6
RU
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ КОНСТРУКЦИИ

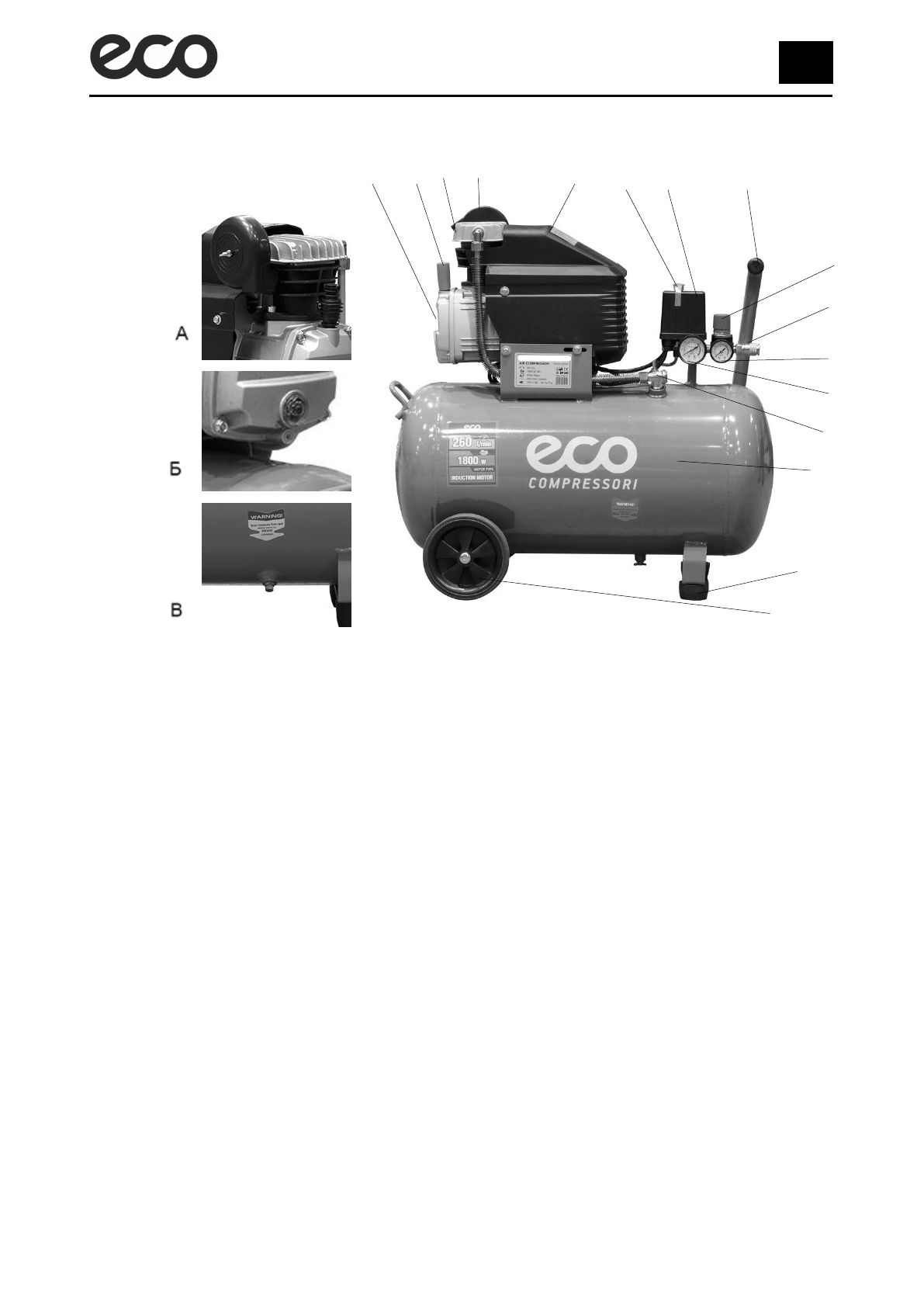

Рисунок 1
1
– масляный картер,
2
– сапун,
3
– компрессорная группа (цилиндр, поршень, клапанная группа),
4
– воздушный фильтр,
5
– защитный кожух,
6
– переключатель «ON»/«OFF»,
7
– прессостат,
8
– транспортировочная рукоятка,
9
– регулятор давления,
10
– быстроразъёмное соединение МАМА,
11
– манометр давления на выходе,
12
– манометр давления в ресивере,
13
– обратный клапан,
14
– ресивер,
15
– амортизационная опора,
16
– транспортировочные колёса.
А – Воздушный фильтр, Б – Окошко контроля уровня масла в картере
компрессорной группы, В – Кран (винт) слива конденсата из ресивера.
1
2 3 4
5
6
7
8
10
9
11
12
13
14
15
16
