CROSS AIR COMPRESSOR

12

Клапан анализирует (сравнивает) давление в системе; два противоположных конца стержня клапана находятся

под различным давлением: верхняя часть

-

под давлением от системы после распределительного клапана давления;

нижняя часть

-

от воздушной емкости перед распределительным клапаном давления. Воздух более

высокого

давления будет управлять и контролировать работу клапана.

4.

Предохранительный клапан

:

для обеспечения безопасности. При неполадках системы регулировки объема и

давления воздуха в системе, при превышении более чем на 5% номинального

давления на выходе; клапан сам

открывается, чтобы снизить давление до номинального. При сборке компрессора на заводе рабочие параметры
предохранительного клапана уже отрегулированы, их нельзя изменять. Если Вы обнаружили, что данный клапан
открылся, немедленно остановите

машину, найдите

причину неполадки и устраните

.

5.

Датчик давления

:

измеряет давление воздуха на выходе из воздушно

-

масляной емкости (резервуара

маслоотделителя),

числовое значение давления отображается на табло панели управления. В соответствии с

установленным давлением воздуха на выходе, датчик давления анализирует заданную величину максимального и
минимального давления в блоке управления РLC, управляя открытием или закрытием системы трубопроводов и
завершением функции нагрузки или разгрузки.

6.

Манометр

:

показывает давление в воздушно

-

масляной емкости (резервуаре сепаратора) до сепаратора. Так

как

давление понижается при прохождении воздуха через сепаратор, то давление между распределительным

клапаном и трубопроводом на выходе выравнивается, при этом давление на манометре выше, чем давление на
пульте управления (может быть ниже во время разгрузки). Различие между этими двумя показателями давления
должно отображаться постоянно/непрерывно, если разность давления

-

больше чем 0,1 мПа, то нужно заменить

картридж маслосепаратора внутри воздушно

-

масляной емкости (резервуаре маслоотделителя), он загрязнен.

7. Датчик температуры воздуха:

определяет температуру воздуха на выходе из компрессора, эта температура

отображается на пульте управления. Нагревательный элемент датчика PT100 является прибором с высокой степенью
прочности и точности. При отсутствии масла, при недостаточном количестве масла или при недостаточном
охлаждении, выходящий воздух в процессе работы достигнет слишком высокой температуры. Компрессор
автоматически остановится при достижении температуры сжатого воздуха на выходе уровня предельной
температуры на дисплее пульта управления. В зависимости от модели компрессора предельная температура
установлена на отметках

105°C, 110°C или 115°C.

4.4

Пульт управления (контроллер)

CPU

(Вариант)

1. Принцип использования

клавиатуры на

CPU

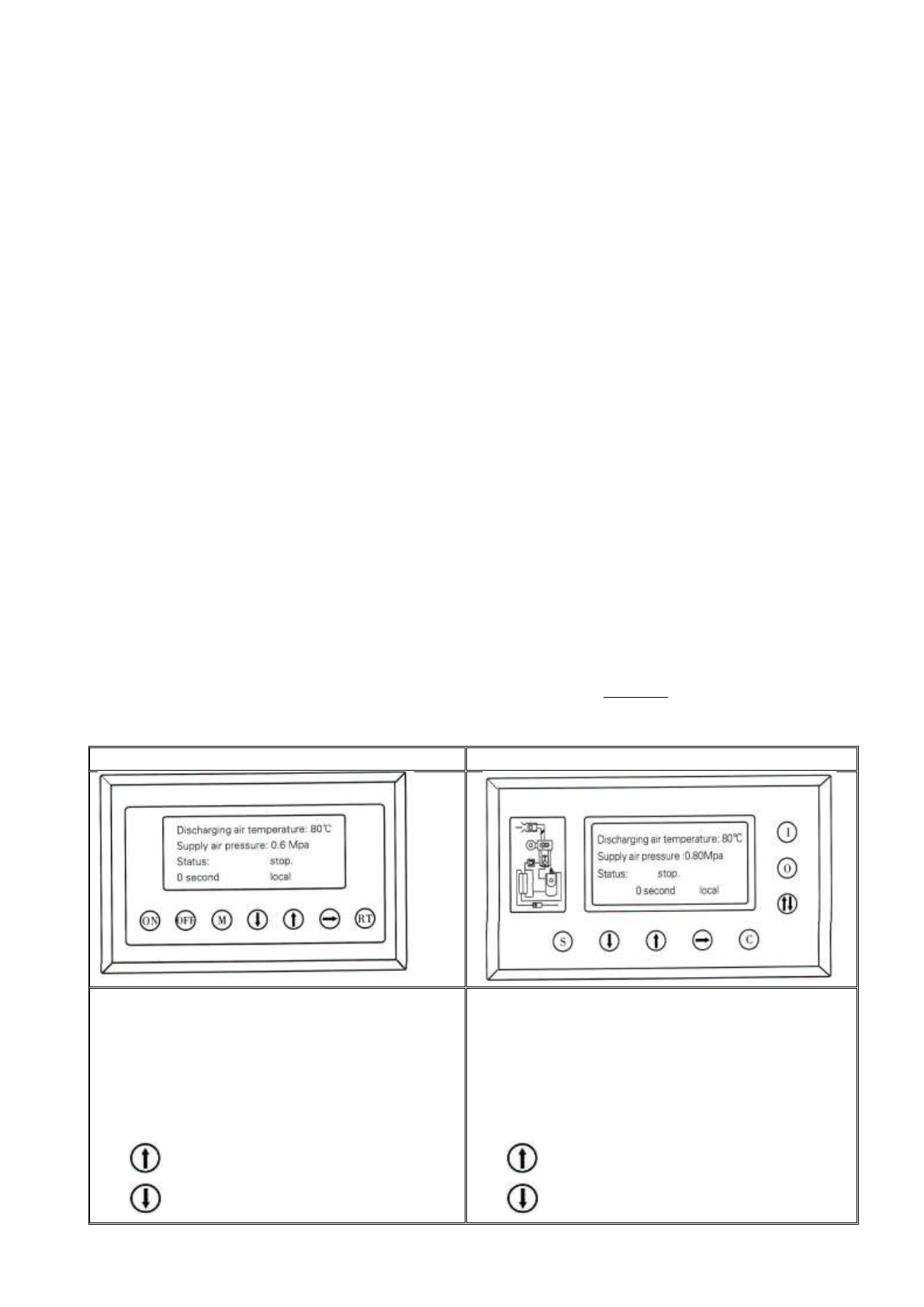

Воздушно винтовой компрессор оснащен следующими моделями контроллеров:

1). Модель 100

LCD

(размеры: 164мм Х 102мм)

2). Модель 200

LCD

(250мм Х 150 мм).

ON

–

кнопка Запуска: нажать эту кнопку, чтобы

запустить компрессор.

OFF

–

кнопка Стоп: нажать эту кнопку, чтобы

выключить компрессор.

M

–

кнопка Установки: после ввода информации,

нажмите данную кнопку, чтобы войти и сохранить
установки.

  -

переход вверх;

 -

переход вниз;

I

–

кнопка Запуска: нажать эту кнопку, чтобы запустить

компрессор.

O

–

кнопка Стоп: нажать эту кнопку, чтобы выключить

компрессор.

S

–

кнопка Установки: после ввода информации,

нажмите данную кнопку, чтобы войти и сохранить
установки.

  -

переход вверх;

 -

переход вниз;
