88
Версия 2.2
2.3 Принцип работы
М
Р
Т
16
14
15
17
19
18
6
2
1
3
10
9
4
5
8
7
11
12
13
20

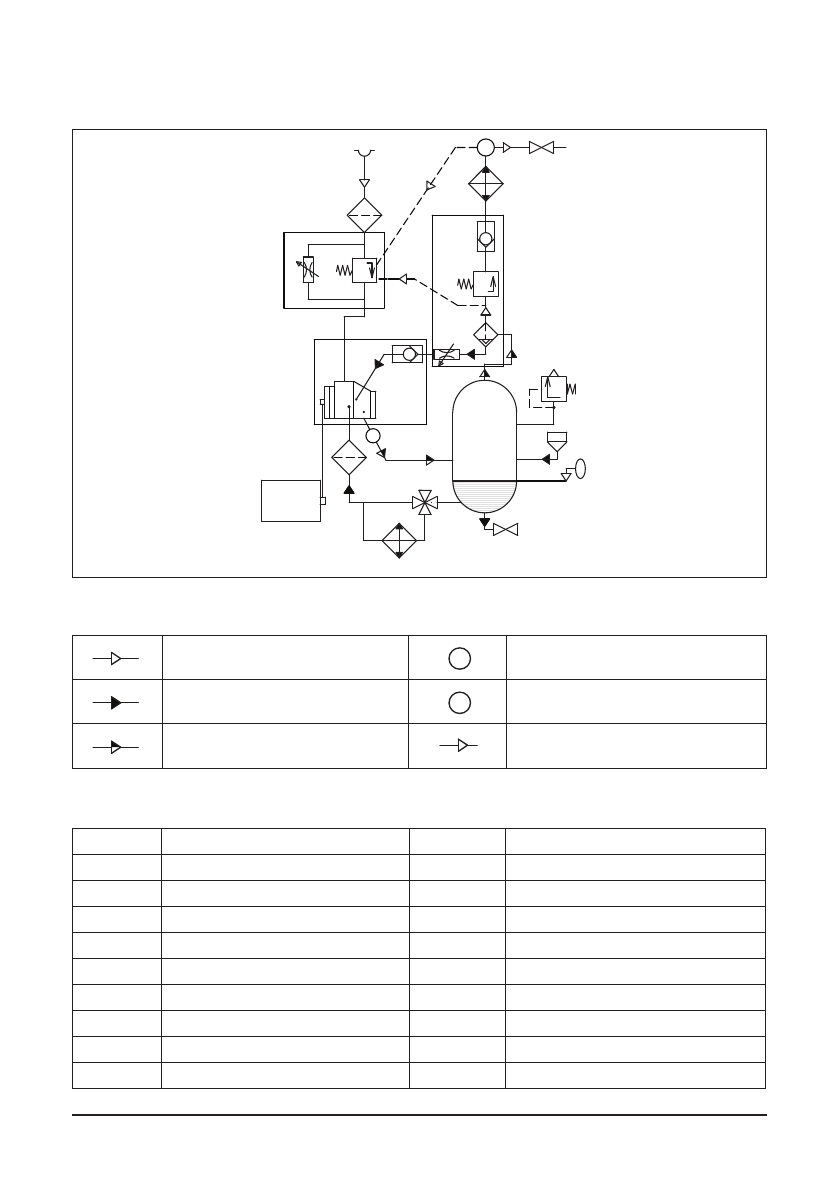

Рис. 2.3.1 Схема пневматическая A 07..-A22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1
Электродвигатель
11
Клапан минимального давления
2
Ременная передача
12
Клапан обратный
3
Блок винтовой
13
Радиатор, секция воздуха
4
Фильтр воздушный
14
Радиатор, секция масла
5
Клапан всасывающий
15
Термостат
6
Бак-сепаратор
16
Фильтр масляный
7
Клапан предохранительный
17
Кран
8
Сепарационный элемент
18
Пробка заливная
9
Дроссель
19
Смотровой глазок уровня масла
10
Клапан обратный
20
Кран, выход воздуха
Содержание
- 79 COMPRAG Компрессор воздушный винтовой A-Серия; Содержание
- 80 Правила техники безопасности; Общие правила безопасности
- 81 Меры безопасности при вводе в эксплуатацию
- 83 Меры безопасности при эксплуатации
- 84 Меры безопасности при обслуживании и ремонте
- 86 Технические данные
- 91 Система регулировки
- 92 Схема электрическая принципиальная
- 93 Ввод в эксплуатацию; Такелажные работы
- 94 Габаритные размеры
- 96 Подготовка помещения
- 97 Подсоединение к линии сжатого воздуха
- 98 Подключение к электропитанию
- 99 Панель управления
- 107 Выключение компрессора
- 108 Настройка и сервисное обслуживание; График технического обслуживания
- 109 Проверка уровня масла
- 110 Проверка приводных ремней
- 111 Замена масла и масляного фильтра
- 113 Замена сепарационного элемента
- 114 Устранение неисправностей; Возможные неисправности
- 115 Хранение и утилизация
