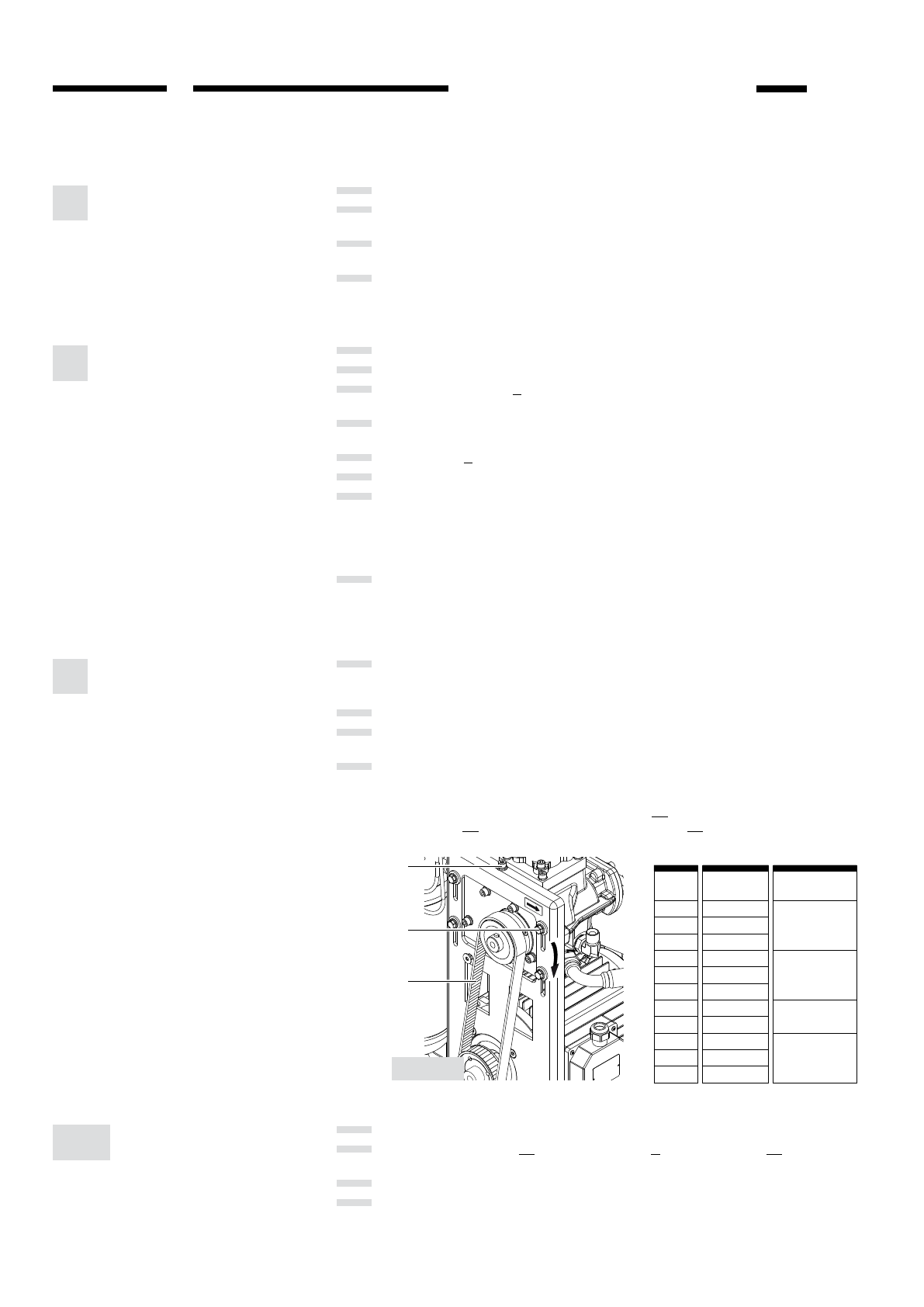

18

Comaro

ВинтоВой комПРеССоР LB 7,5

техническое обслуживание

6.7

Замена

маслоотделителя
(см. рис. 6.3)

―

При остановленном компрессоре снять крышку и переднюю панель.

―

Маслоотделитель D (см. рис 6.3) не подлежит очистке, его необходимо заменять при
каждой замене масла.

―

Открутить фильтр вручную (при необходимости использовать специальный инстру

мент для фильтров), вращая его против часовой стрелки.

―

Прикрутить новый фильтр по часовой стрелке, предварительно слегка смазав его
уплотнение и резьбу.

6.8

Замена масла

(см. рис. 6.1)

―

Заменять масло при горячем компрессоре — более 70 °C.

―

Снять переднюю крышку.

―

Присоединить к крану

В

, расположенному в основании бака маслоотделителя, слив

ной шланг, имеющийся в комплекте.

―

Окрутить крышку с отверстия а, открыть кран и полностью спустить масло в емкость
для сбора.

―

Закрыть кран

В

 и убрать шланг.

―

Залить новое масло через отверстие (до уровня) и прикрутить крышку.

―

Запустить компрессор и оставить его включенным на 5 минут, затем выключить его и по

дождать 5 минут, прежде чем проверить уровень масла. При необходимости долить масло.

ОТРАБОТАННОЕ МАСЛО зАГРЯзНЯЕТ ОКРУЖАющУю СРЕДУ!

При его утилизации придерживаться местного законодательства по защите

окружающей среды.

―

Если необходимо изменить тип масла, это следует делать только при полной замене.
Не смешивать масла различных типов. В этом случае целесообразно заменить так
же масляный фильтр и фильтрмаслоотделитель.

6.9

Проверка натяжения

ремня трансмиссии
(см. рис. 6.4)

―

При выключенном компрессоре снять заднюю панель и проверить натяжение ремня.
Для этого требуется специальное средство измерения, позволяющее точно опреде

лить степень натяжения ремня путем измерения частоты.

―

Выполнить следующие действия:

―

Приблизить микрофон измерительного прибора к ремню (примерно посередине)
и ударить ремень ключом.

―

Прочесть значение, полученное прибором. Если оно отличается от значений, указан
ных в таблице (см. ниже), отрегулировать натяжение: более высокое значение = ре
мень натянут слишком сильно. Более низкое значение = ремень слишком ослаблен.
Выполнить регулировку, ослабив четыре болта

С1

 и отрегулировав натяжение с по

мощью винта

С2

. После регулировки затянуть болты

С1

. Снова проверить значение

частоты и при необходимости повторить операцию.

C2

C

C1

Давление,
бар

Частота
измерения, Гц

5.5

8

110

5,5

10

5,5

13

4

8

105

4

10

4

13

3

8

95

3

10

2.2

8

90

2.2

10

2.2

10

 Рис. 6.4

6.9.1

Замена

ремня трансмиссии
(см. рис. 6.4)

―

При выключенном компрессоре снять заднюю панель.

―

Ослабить четыре болта

С1

 и отпустить ремень

С

 с помощью винта

С2

 до его полно

го ослабления.

―

Снять ремень и заменить его новым.

―

После замены проверить натяжение ремня, как описано ранее.
