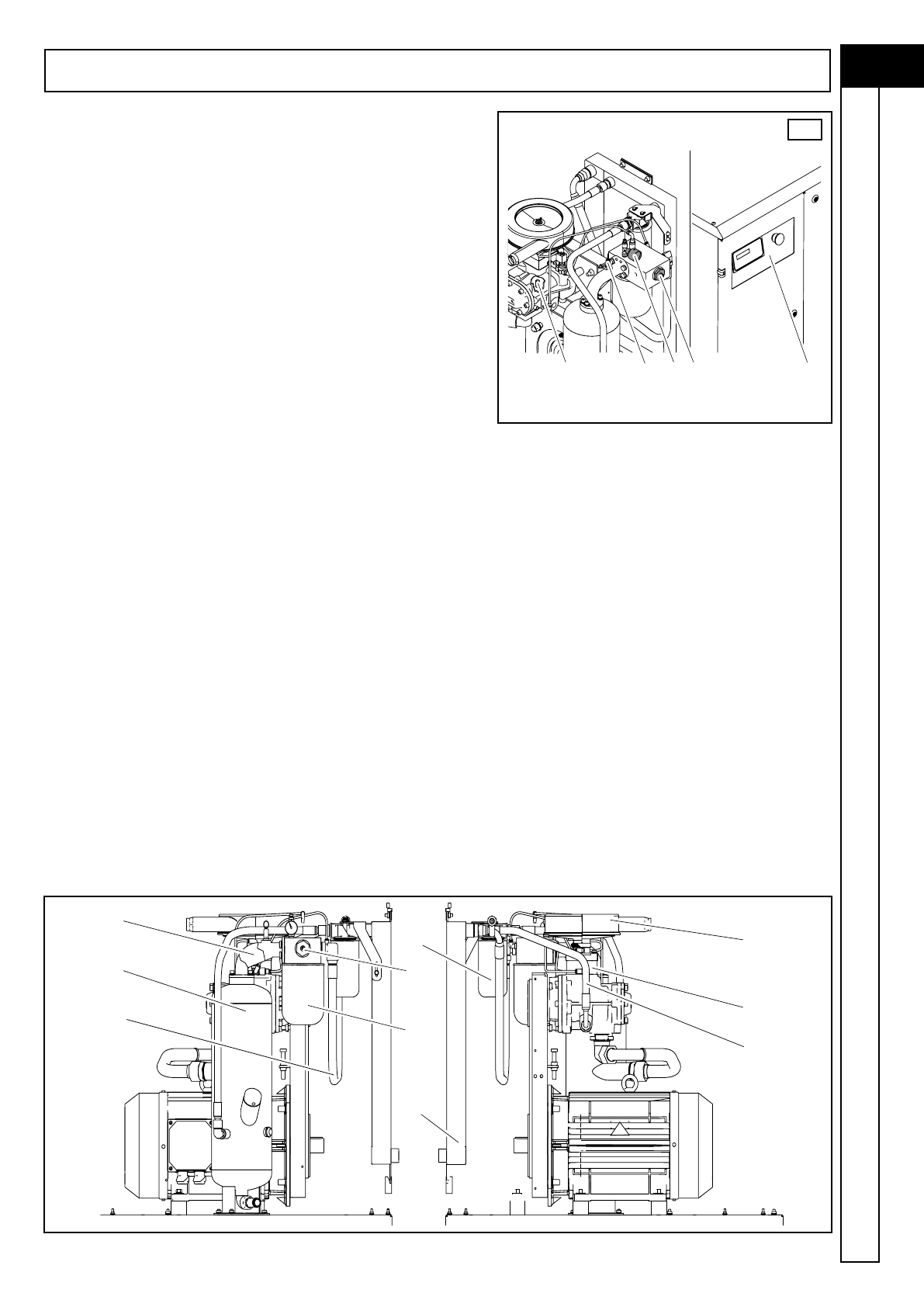

ЗАЩИТНЫЕ УСТРОЙСТВА (РИС. 5)

На компрессоре установлены следующие защитные устройства:

1. Манометр контроля максимального давления:  указывает на

давление внутри

масловоздушного ресивера.

2. Клапан минимального давления

Предотвращает  выход  сжатого  воздуха,  если  давление  ниже

тарированного давления клапана.

3.

Датчик

  температуры  винтового  компрессора:

останавливает двигатель при превышении +110°C.

4. Предохранительный клапан:

срабатывает при превышении

установленного значения

.

5. Реле последовательности фаз

Предотвращает  запуск  к омпресс ора  при  неправильном

направлении  вращения,  в  случае  если  силовые  контакты  не

подключены  в  правильном  порядке  (встроен  в  электронный

контроллер)

ЗАЩИТНЫЕ УСТРОЙСТВА  - ЦИКЛ ФУНКЦИОНИРОВАНИЯ

•  В

   момент

пуска,

двигатель

  подключается

с

питанием

в

соединение

«звездой».  В

данной

фазе,

компрессор

запускается,

электроклапан  (1)

открыт,

регулятор

всасывания (2)

закрыт.

• Компрессор находится в данном состоянии в течение, примерно, 4 секунд.

• По

истечении

данного

времени,

двигатель

п

ереключается

в

«треугольник».

Электроклапан

(1)

закрывается,

позволяя

открыт

ся впускному клапану

(2),

который

всасывает

атмосферный

воздух

через

воздушный

фильтр (3).

• В

данной

фазе

компрессор

работает

в

 полном

режиме и

начинает

сжимать

воздух

внутри

масловоздушного

ресивера

 (4).

• Сжатый воздух

проходит через

клапан минимального давления (5),

который настроен на 3,5

-

4,5 бар.

•

Сжатый воздух содержит масло внутри емкости (4) и заставляет его течь по направлению к масляному радиатору.

•

Охлажденное  масло  возвращается  к  винтовому  компрессору  через  главный  масляны

й

  фильтр  (6)  и

возвратную трубу (9).

• Масло достигает компрессора, смешиваясь с всасываемым воздухом, и создавая тем самым смесь воздух/масло, что

гарантирует герметичность и смазку подвижных частей.

• Смесь воздух/масло возвращается в резервуар

(4),

где

поток

воздух

а

 подвергается

завихрению

 для предварительного,

а затем

и для окончательного отделения его от масла при помощи

фильтра для удаления масла

 (сепаратора)

 (10).

• Из резервуара

(4)

, таким образом, выходит только воздух, который через

трубопровод (7)

доходит до радиатора

(8)

и через линейный кран направляется к распределительной сети.

• Клапан минимального давления

(5)

 действует также и как и обратный клапан.

• Компрессор отправляет сжатый воздух во внешний воздушный резервуар.

• Внутреннее давление резервуара поднимается до максимального значения.

•

После достижения максимального установленного значения, датчик давления отправляет сигнал, который запускает

таймер и отключает ток от электроклапана

(1)

.

•

Впускной клапан

(2)

закрывается, компрессор прекращает работу по сжатию воздуха и начинает работать в холостую.

• Таймер продолжает отсчёт вплоть до достижения установленного значения, достижение которого, если не произошло

изменение давления, приводит к включению команды остановки электродвигателя. Если давление упало до минимального

установленного  значения  (давление  запуска)  раньше,  чем  таймер  окончил  отсчёт,  электроклапан

(1)

получает  ток  и

закрывается,

впускной клапан

(2)

открывается и компрессор начинает нормальную работу; таймер сбрасыва

е

тся.

ЦИКЛ ФУНКЦИОНИРОВАНИЯ (РИС. 6)
