4.2.
Принцип
работы
При
работе
установки
рис
. 10
атмосферный
воздух
через
воздушный
фильтр
2
поступает
в
крышку
цилиндров
.
При
движении
поршня
вниз
в
цилиндре
создается
разрежение
,
вследствие
этого
силой
атмосферного
давления
всасывающей
клапан
9
открывается
и
воздух
заполняет
полость
цилиндра
.
При
обратном
ходе
поршня
воздух
в
цилиндре
начинает
сжиматься
,
его
давление
становится
выше
атмосферного
,
в
результате
чего
всасывающий
клапан
9
закрывается
,
прекращая
сообщение
наружного
воздуха
с
цилин
-
дром
.
По
мере
дальнейшего
движения
поршня
воздух
в
цилиндре
сжимается
до
тех
пор
,
пока
его
давление
не
преодолеет
сопротивление
нагнетательно
-
го
клапана
10.
Нагнетательный
клапан
10
открывается
и
сжатый
воздух
из
цилиндра
и
далее
по
нагнетательному
трубопроводу
,
через
обратный
кла
-
пан
8
попадает
в
ресивер
1.
При
открытом
раздаточном
вентиле
6
воздух
из
ресивера
1
поступает
к
потребителю
.
Работа
установки
К
-24
М
в
пределах
заданного
давления
в
ресивере
1
осуществляется
при
помощи
регулятора
давления
4 (
рис
. 6).
Наибольшие
расхождения
в
описании
и
исполнении
установки
воз
-
можны
ввиду
технического
усовершенствования
конструкции
.
4.3.
Электрооборудование
4.3.1.
Установка
выпускается
для
подключения
в
трехфазную
четы
-
рехпроводную
сеть
с
напряжением
380
В
и
частотой
50
Гц
.
4.3.2.
Установку
подключить
к
электросети
через
автоматический
вы
-
ключатель
QF (
см
.
эл
.
схему
).
Завод
рекомендует
подключить
установку
через
устройство
защитно
-
го
отключения
(
УЗО
).
Правильное
подключение
УЗО
производится
в
соответствии
со
схе
-
мой
подключения
,
приведенной
в
техническом
паспорте
устройства
за
-
щитного
отключения
,
квалифицированным
специалистом
.
В
случае
отсут
-
ствия
паспорта
,
правильное
подключение
УЗО
можно
осуществить
ори
-
ентируясь
на
электрическую
схему
,
изображенную
на
корпусе
УЗО
.
Инструкции
и
рекомендации
по
правильному
подключению
УЗО
всегда
можно
найти
в
каталогах
и
на
сайтах
производителей
УЗО
.
В
случае
отсутствия
какой
либо
информации
о
подключении
УЗО
,
предпочтительно
его
не
использовать
,
так
как
отсутствие
такой
информации
говорит
о
несо
-
ответствии
такого
УЗО
стандартам
.
Правильность
подключения
УЗО
заключается
так
же
в
установке
УЗО
последовательно
с
автоматическим
выключателем
,
защищающим
са
-
мо
УЗО
и
цепь
,
подключенную
к
УЗО
от
перегрузки
и
токов
короткого
замыкания
.
При
выборе
номинала
такого
автоматического
выключателя
необходимо
учитывать
номинальный
ток
нагрузки
,
указанный
на
УЗО
.
6

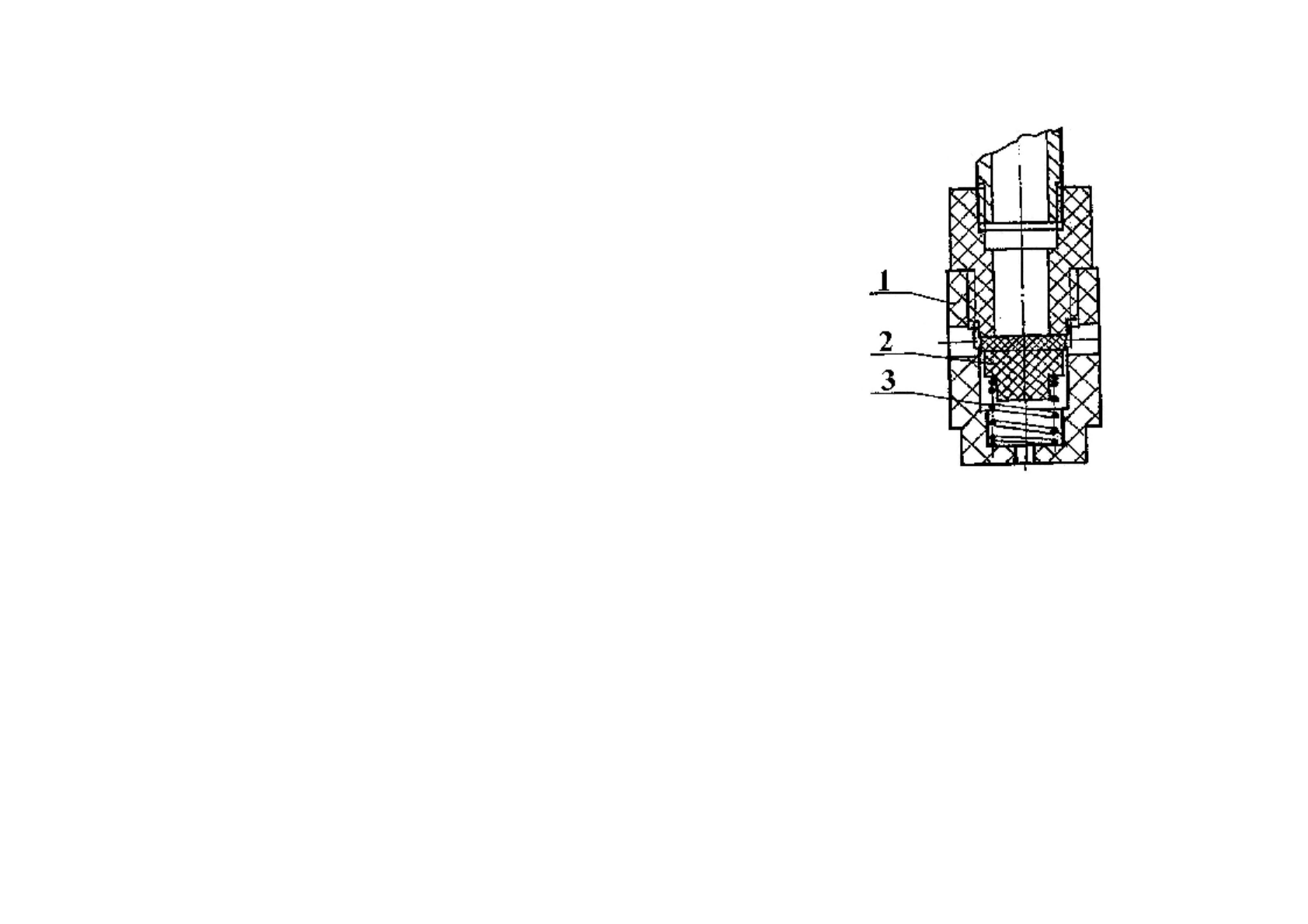

Рис
.9.
Обратный
клапан
1-
корпус
; 2-
клапан
; 3-
пружина
.
35
