Регулятор
давления
(
рис
.27)
служит
для
поддержания
заданного
давления
в
ресивере
.
Он
состоит
из
корпуса
,
седла
клапана
,
золотника
со
вставкой
из
резины
,
направляющей
втулки
,
штока
,
пружины
,
регулировочной
гайки
6
и
контргайки
.
Для
установления
необходимого
давления
надо
отпустить
контргайку
5,
пово
-
ротом
регулировочной
гайки
6
настроить
давление
,
фиксируемое
по
манометру
,
затянуть
контргайку
.
При
повышении
давления
выше
заданного
,
пружина
,
сжимаясь
,
освобождает
золотник
со
вставкой
и
сообщает
внутреннюю
полость
ресивера
с
атмосферой
.
При
падении
давления
регулятор
закрывается
.
Работа
регулятора
давления
анало
-
гичная
работе
предохранительного
клапана
.
Предохранительный
клапан
(
рис
.26)
служит
для
защиты
ресивера
от
превы
-
шения
давления
и
одновременно
является
сигнализирующим
устройством
при
пре
-
вышении
давления
в
ресивере
.
Клапан
регулируется
на
давление
1,1±0,05
МПа
–
для
установок
К
-2,
КВ
-15,
К
-3,
К
-6,
К
-30,
К
-31
и
1,9±0,05
МПа
–
для
установок
К
-20,
К
-22.
Для
проверки
работы
клапана
служит
кольцо
.
Нагнетательный
трубопровод
представляет
собой
гнутую
медную
трубку
,
концы
которой
развальцованы
.
Для
подсоединения
трубопровода
к
компрессорной
головке
и
обратному
кла
-
пану
имеются
накидные
гайки
.
4.2.
Принцип
работы
(
рис
.28…31)
Атмосферный
воздух
через
фильтр
2
и
всасывающие
клапаны
поступает
в
ци
-
линдр
низкого
давления
6,
где
предварительно
сжимается
,
а
далее
при
открытии
нагнетательных
клапанов
через
коллектор
цилиндра
давления
4
поступает
в
холо
-
дильник
7.
Охлажденный
воздух
поступает
в
полость
крышки
головки
цилиндров
и
через
всасывающие
клапаны
в
цилиндр
высокого
давления
8,
где
окончательно
сжимает
-
ся
,
открывает
нагнетательный
и
направляется
в
ресивер
1.
На
ресивере
установлен
обратный
клапан
9.
При
открытом
раздаточном
вентиле
воздух
из
ресивера
подается
в
пневмосистему
8
73

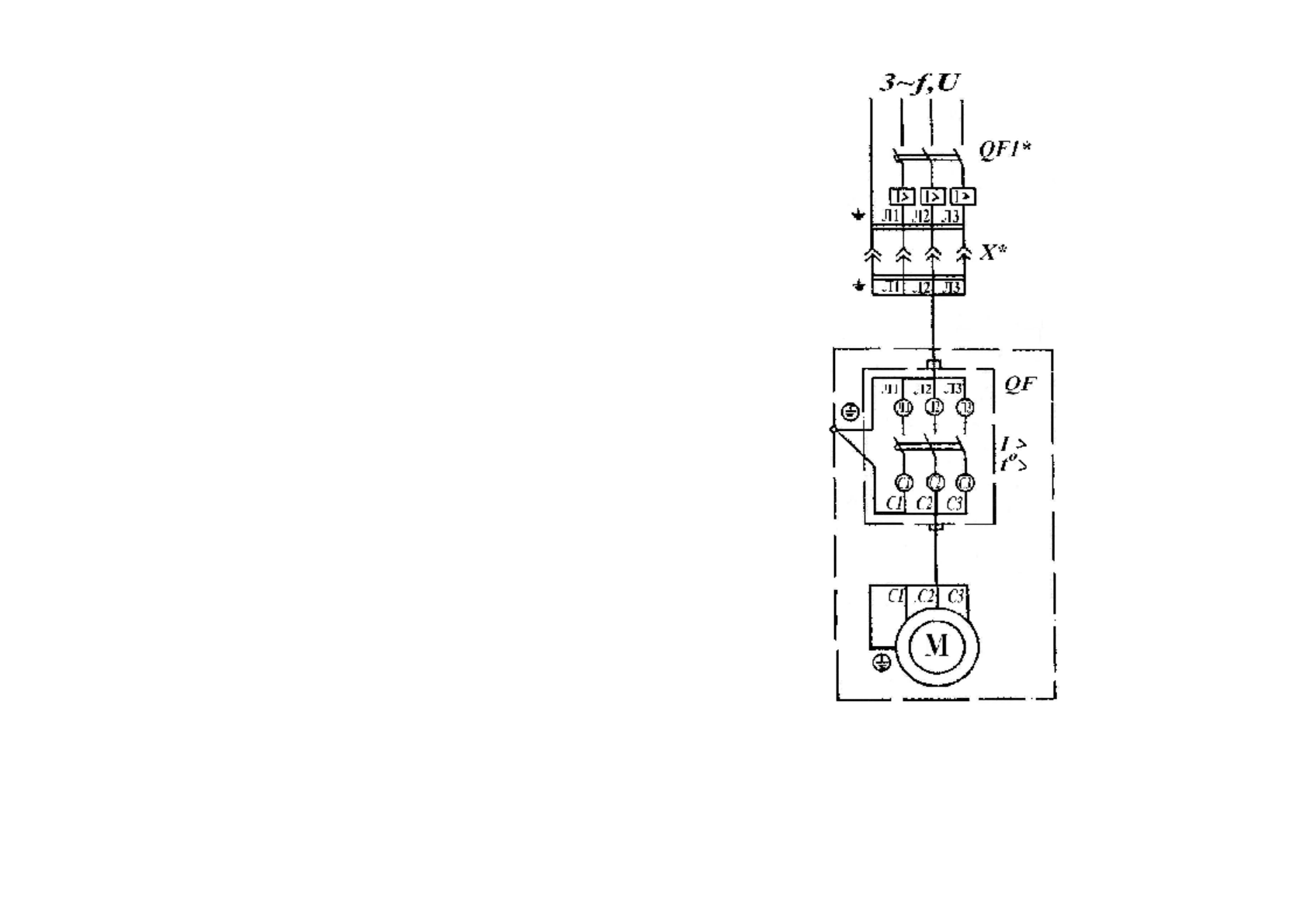

Р
ис
.35
.
С
хе
ма
эл
ек
три
чес
к
ая
принц
и
пи
аль
н
ая
и
со
един
ений
ус
та
н
ов
ки
к
ом
пре
сс
орн
ой
,
мо
де
ль
К
-6.
П
одк
л
юче
ние
ус
та
н
ов
ки
п
от
р
еб
и
те
л
ем
пр
ои
зв
ес
ти
к
аб
ел
ем
:
к
аб
ель
КГ
3
×
4,0+1,0
×
2,5
