18

Ø

ф

орсунки 0,5 мм

Ø

ф

орсунки 1,5 мм

Ø

ф

орсунки 1,8 мм

60

135

240

Обратите внимание, что по мере роста давления падает производительность компрессора на

выходе. Например, если заявленная

теоретическая

производительность на входе составляет

400 литров в минуту, то при рабочем давлении на выходе 6 бар, в общем случае, примерная

производительность на выходе будет составлять 50% от значения на входе.  Учитывайте это при

расчете подбора

пневмооборудования.

Рекомендации по воздушной магистрали.

При построении воздушной магистрали важно учитывать диаметр и длину, чтобы правильно

рассчитать давление, которое подаётся на рабочий инструмент. Для минимизации падения

давления и пропускной способности рекомендуется использовать воздушный трубопровод без

уменьшения пропускного сечения по всей длине для минимизации падения давления

и пропускной способности.

При использовании гибких рукавов следует учесть, что падение

давления в

витых шлангах существенно выше.

Чем меньше диаметр магистрали и больше длина, тем больше падение давления воздуха на

выходе по отношению к давлению на входе. Поэтому, если использовать слишком длинный и/или

слишком тонкий шланг

,

то инструменту может не хватить воздуха. В качестве примера такая

проблема часто встречается с окрасочными пистолетами, особенно системы HVLP. Для примера,

если сравнить два участка трубопровода одинаковой длины с разными диаметрами, например

1/2" и 3/4", то в «полудюймовой» трубе

падение давления будет выше.

Также необходимо учесть, что падение давления происходит на каждом участке, где есть

дополнительные местные сопротивления: запорная арматура, уголки, тройники, различные

фитинги

и т.п. Падение давления происходит и в оборудовании для подготовки воздуха: при

прохождении через осушитель

-

на 0.2 бар, при прохождении каждого микрофильтра

—

на

0.1~0.15 бар, причем по мере загрязнения фильтрующего элемента падение давления

увеличивается.

При выборе максимального рабочего давления следует учитывать все особенности конструкции

пневматической магистрали и комплектность оборудования для подготовки воздуха.

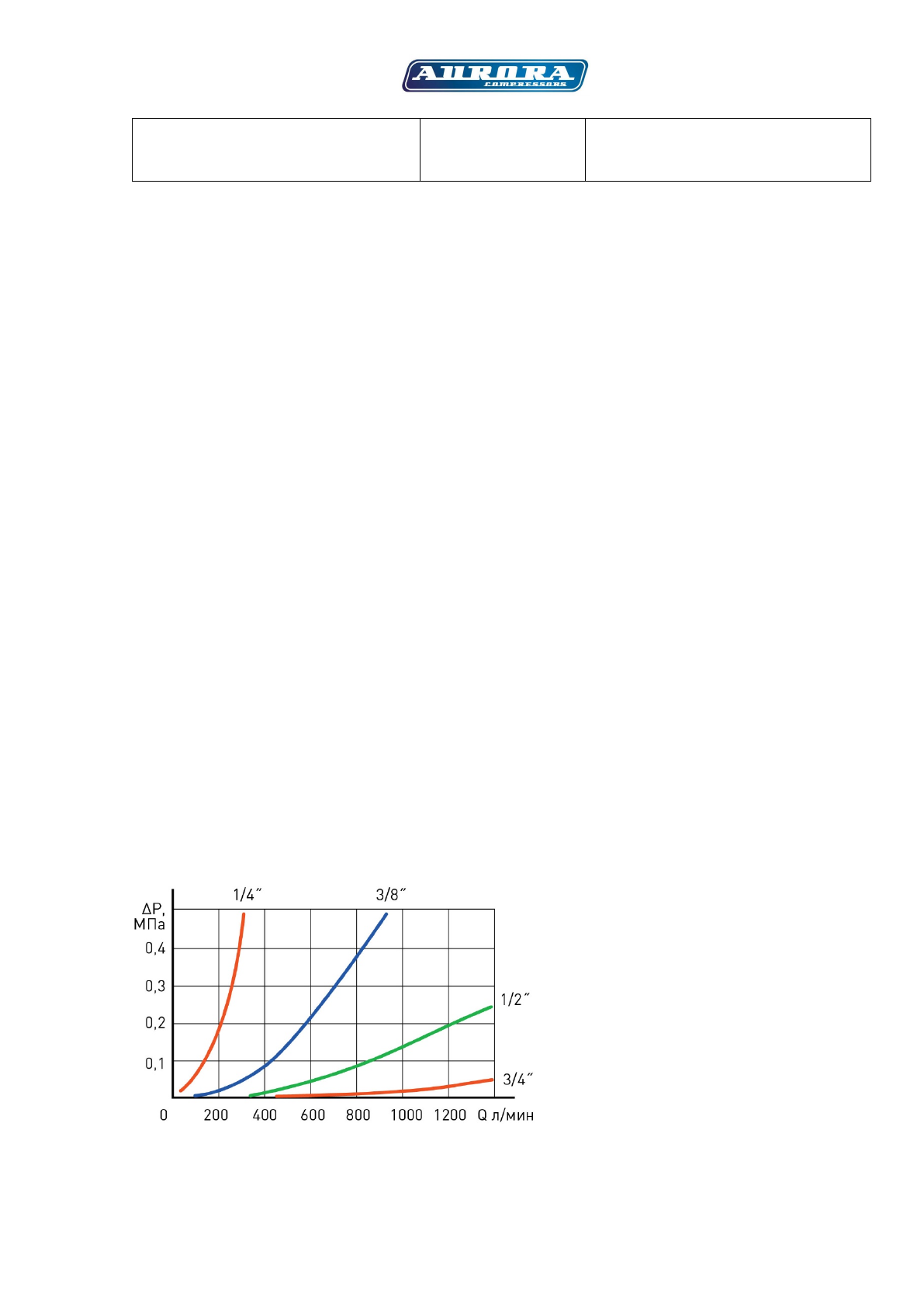

График иллюстрирует

зависимость падения давления в магистрали при разной

производительности компрессора. Четыре кривые иллюстрируют падение давления для гладких
