8

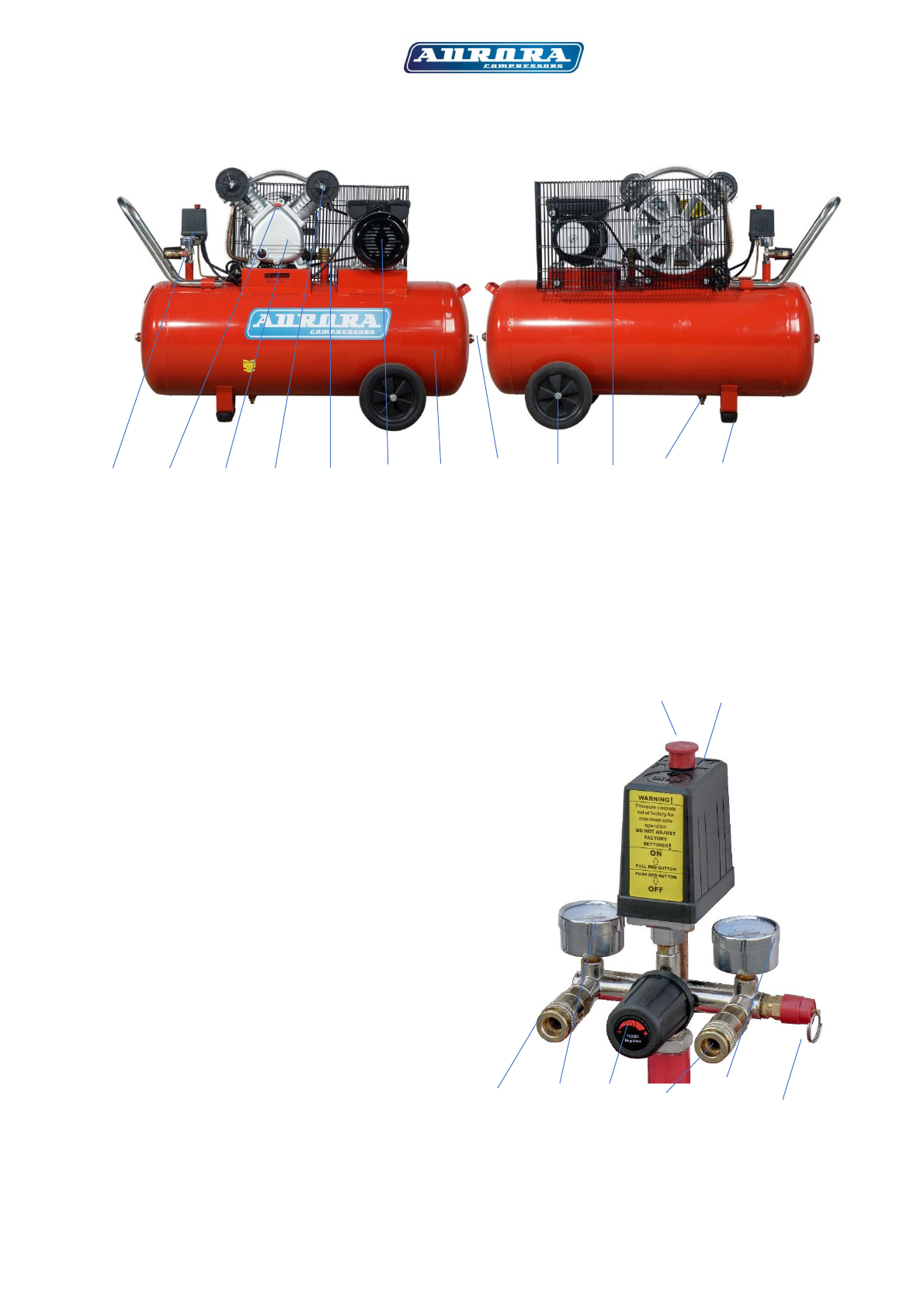

ОБЩИЙ ВИД И ОСНОВНЫЕ КОМПОНЕНТЫ

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

1

Блок управления

2

Масляный сапун (со стороны ременного привода) и

              горловина залива масла (со стороны смотрового окошка), см. «замена масла»
3

Поршневая группа (компрессорная головка)

4

Воздушный фильтр

5

Обратный клапан

6

Электродвигатель (мотор)

7

Ресивер (воздушный бак)

8

Ревизионные отверстия ресивера

1.

2.

9

Опорные колеса

10

Ременной привод (ремень А 1143)

11

Клапан слива конденсата

12

Передняя опора ресивера

Блок управления:

1

Кнопка ВКЛ/ВЫКЛ

2

Реле давления (прессостат)

3

Регулируемый воздушный выход

4

Манометр регулируемого выхода

5

Регулятор давления

6

Прямой (нерегулируемый) воздушный выход

7

Манометр давления в ресивере

8

Спускной (предохранительный) клапан

3.

4.

5.

6.

7.

8.

* производитель оставляет за собой право внесения изменений. Иллюстрации являются
ознакомительными. При обнаружении отличий приведенных иллюстраций и фактической
поставки необходимо руководствоваться последним.
