Обратите внимание, что по мере роста давления падает производительность компрессора на

выходе. Например, если заявленная

теоретическая

производительность на входе составляет 400

литров в минуту, то при рабочем давлении на выходе 6 бар, в общем случае, примерная

производительность на выходе будет составлять 50% от значения на входе.  Учитывайте это при

расчете подбора

пневмооборудования.

Рекомендации по воздушной магистрали.

При построении воздушной магистрали важно учитывать диаметр и длину, чтобы правильно

рассчитать давление, которое подаётся на рабочий инструмент. Для минимизации падения

давления и пропускной способности рекомендуется использовать воздушный трубопровод без

уменьшения пропускного сечения по всей длине для минимизации падения давления и пропускной

способности.

При использовании гибких рукавов следует учесть, что падение давления в витых

шлангах существенно выше.

Чем меньше диаметр магистрали и больше длина, тем больше падение давления воздуха на

выходе по отношению к давлению на входе. Поэтому, если использовать

слишком длинный и/или

слишком тонкий шланг,

то инструменту может не хватить воздуха. В качестве примера такая

проблема часто встречается с окрасочными пистолетами, особенно системы HVLP. Для примера,

если сравнить два участка трубопровода одинаковой длины

с разными диаметрами, например 1/2"

и 3/4", то в «полудюймовой» трубе падение давления будет выше.

Также необходимо учесть, что падение давления происходит на каждом участке, где есть

дополнительные местные сопротивления: запорная арматура, уголки, тройники, различные

фитинги

и т.п. Падение давления происходит и в оборудовании для подготовки воздуха: при

прохождении через осушитель

-

на 0.2 бар, при прохождении каждого микрофильтра

-

на 0.1~0.15

бар, причем по мере загрязнения фильтрующего элемента падение

давления увеличивается.

При выборе максимального рабочего давления следует учитывать все особенности конструкции

пневматической магистрали и комплектность оборудования для подготовки воздуха.

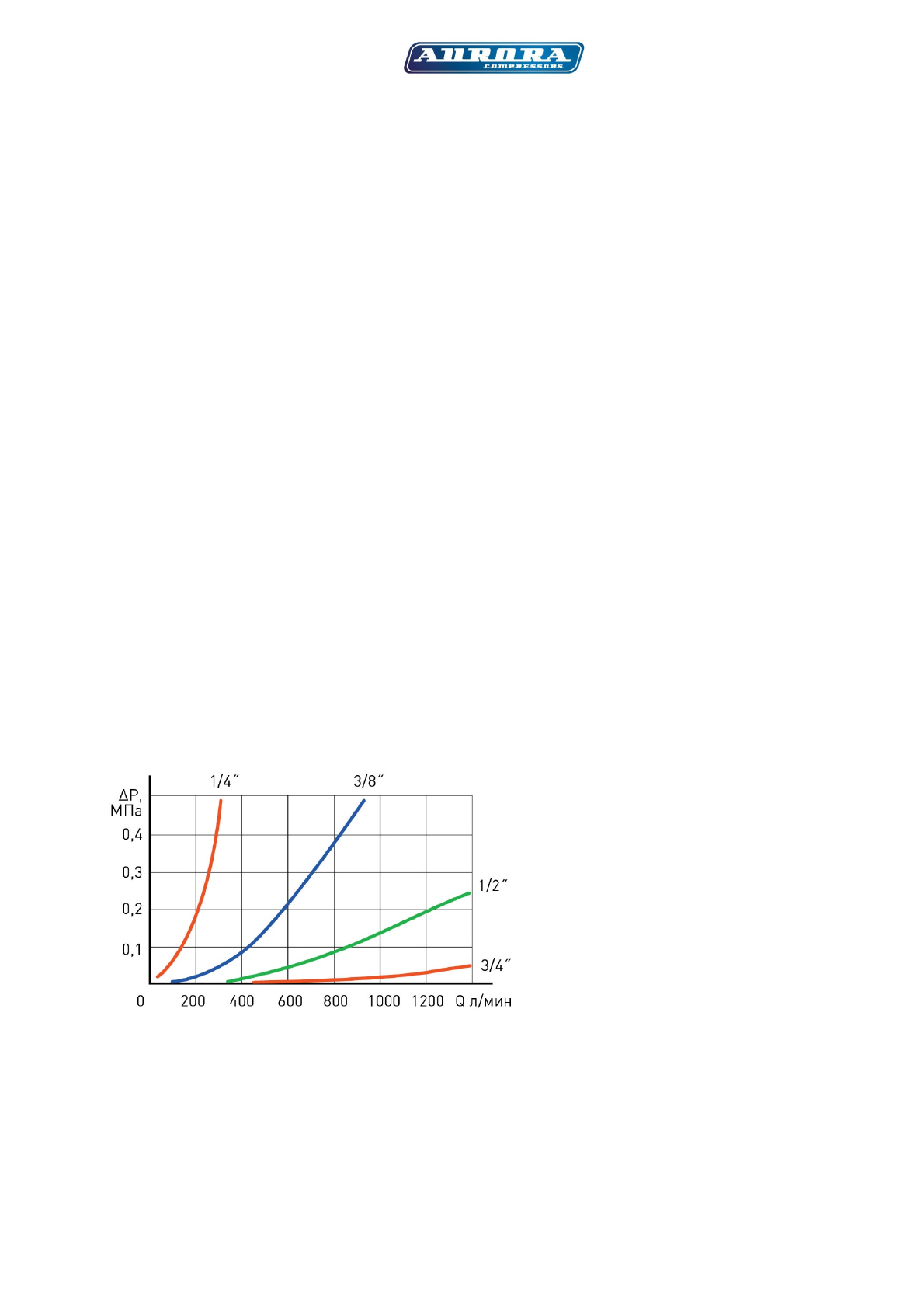

График иллюстрирует

зависимость падения давления в магистрали при разной производительности

компрессора. Четыре кривые иллюстрируют падение давления для гладких труб диаметром 1/4',

3/8', 1/2' и 3/4'. Расчеты приведены для трубы круглого сечения длиной 10

метров.

Ежедневное

обслуживание

Контролируйте уровень масла перед каждым запуском.

Проверяйте нет ли утечки воздуха в соединениях воздухопроводов.
