ООО
«
Центр Комплектации Оборудованием»
Стационарный винтовой компрессор
МО, г. Дзержинский, ул. Энергетиков д.24
(5.5~355
кВт
)
+7 (495) 728-48-38; https://aec-profi.ru; aec@aec-profi.ru
11
Q/HZ-J-SJ0022-2019
2.
Система трансмиссии
Система трансмиссии включает в себя ременную передачу
или
прямой привод. Вы можете
обратиться к рисунку 2
-
1. Ременный привод включает в себя винтовой блок, двигатель, ремень,
шкивы
и другие компоненты. Прямой привод включает винтовой блок, двигатель, муфту и другие
компоненты.
Винтовой блок
является очень важным компонентом для винтового компрессора. Разработанный
и изготовленный винтовой компрессор с охлаждением масляным впрыском
и смазкой может
обеспечить стабильный и не пульсирующий сжатый воздух. По сравнению с другими типами
винтовых блоков
уникальной особенностью винтового блока
Hanbell
является его высокая
механическая надежность и долговечность. Его части отвечают требованиям «без инспекционного
»
процесса и не требуют регулярного технического обслуживания и внутреннего осмотра.
В корпусе винтового блока
имеется пара прецизионно обработанных роторов со спиральными
канавками (наружный и внутренний
роторы), а также входные и выходные отверстия в диагональных
положениях корпуса на обоих концах ротора. Канавки внутреннего ротора и зубья наружного ротора
сцепляются друг с другом и приводятся в движение наружными роторами.
При работе воздух проходит через впускное отверстие и поступает в корпус. Когда роторы
вращаются вокруг края всасывающего отверстия на корпусе, часть засасываемого
воздуха заключена
в закрытую винтовую канавку, состоящую из наружного и внутреннего роторов и корпуса.
Заключенный объем винтовой канавки изменяется в зависимости от зацепляющего движения
наружного и внутреннего роторов, тем самым реализуя непрерывный рабочий цикл всасывания,
сжатия и выпуска, а сжатый воздух отводится в сепаратор через выпускное отверстие.
Трансмиссионную систему компрессора
AEC
можно разделить на прямое соединение, ременное
соединение и
интегрированное прямое соединение.

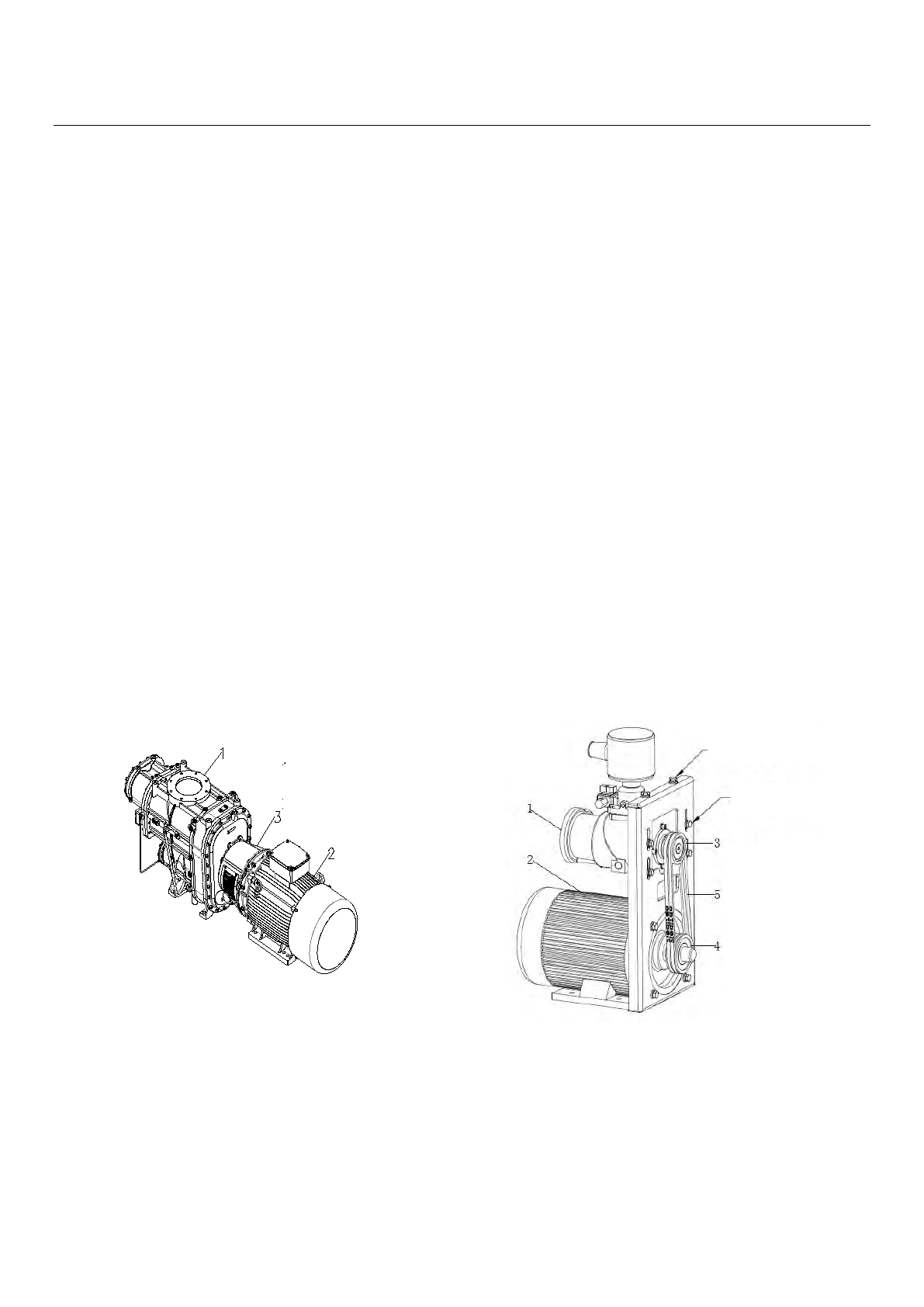

Рисунок 2
-
1 Трансмиссионный узел
3.
Система впуска
воздуха
Смотрите рисунок
2-
2. Функция впускной
системы заключается в подаче чистого воздуха в
компрессор. Он включает в себя воздушный фильтр, впускной клапан и соединительную трубу. На
выходе воздушного фильтра установлено
вакуумное
реле давления или вакуумный индикатор.
Air end
Motor
Mounting bracket
1-
винтовой блок
2-
мотор
3-
монтажный
кронштейн
Регулировочные болты
Стяжные
болты
