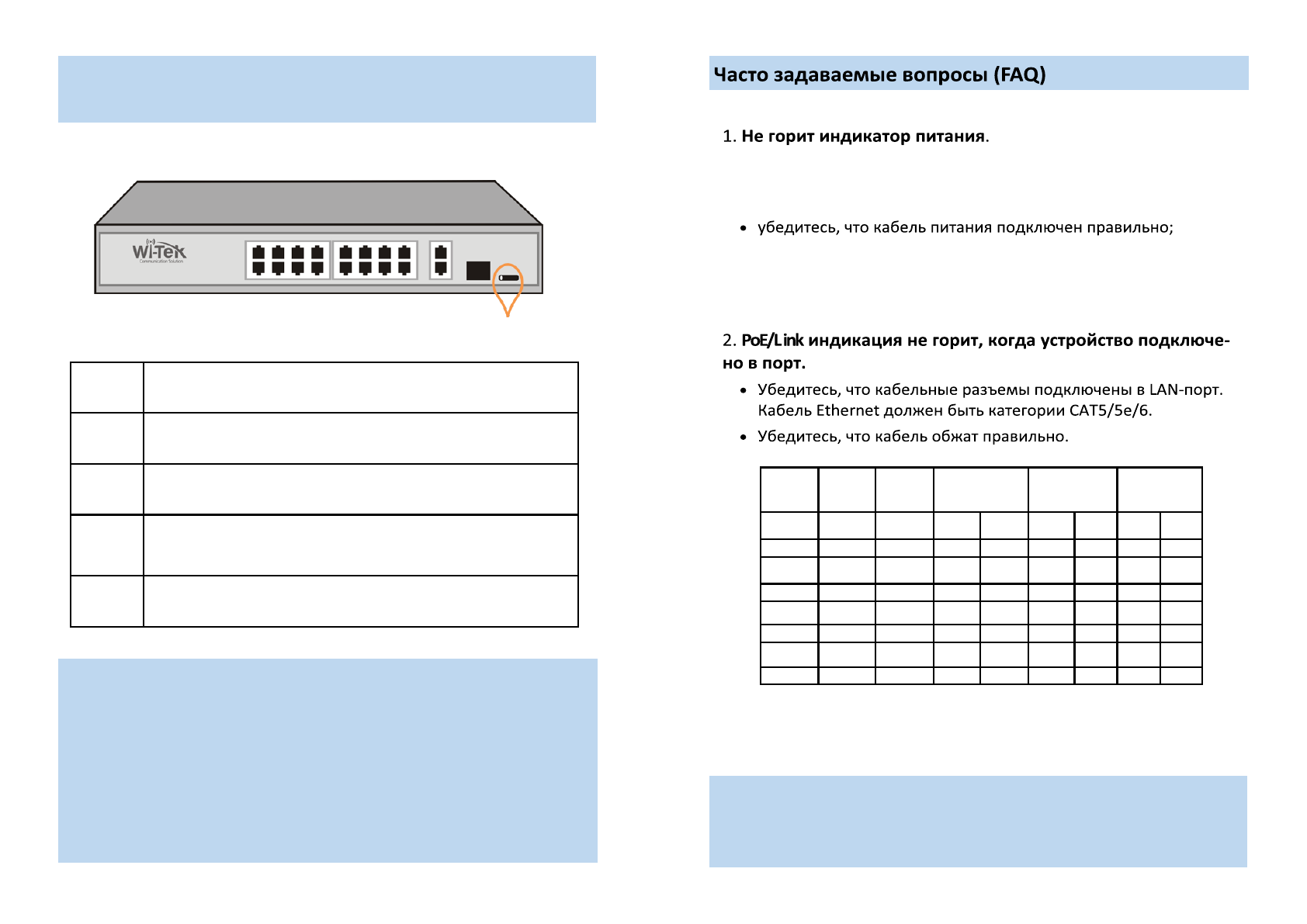

Функциональный переключатель режимов работы
портов (для неуправляемых моделей Wi
-
PSxxx)
Режим
Примечание
Default
Все порты равнозначны.
VLAN
PoE
-
порты изолированы друг от друга.
Extend
Сверхдальняя передача PoE и данных до 250 метров.
При таком режиме порт работает на 10M.
CCTV
Режим для сверхдальней передачи PoE и данных до
250 метров с поддержкой VLAN.
Примечания:
•
наличие переключателя и набор режимов работы зависит от модели
коммутатора;
•
ряд моделей коммутаторов поддерживают стандарт PoE 802.3bt Type 3
(до 60 Вт) и функцию определения зависания питаемого оборудования
Watchdog;
•
с полным описанием можно ознакомиться на сайтах
www.wireless
-
tek.ru
и
www.wireless
-
tek.com.
Переключатель
Индикатор питания горит, когда система функционирует нормально.
Если индикатор не горит:
•
убедитесь, что напряжение источника питания соответствует тре-
бованиям входного напряжения коммутатора;
•
убедитесь в наличии напряжения в источнике питания.
Контакт на
коммутаторе
TIA/EIA
-
568
Разводка
T568B
TIA/EIA
-
568
Разводка
T568A
10/100 Режим A /
802.3af/at
1000 (1 гигабит)
Режим A / 802.3af/at
1000 (1 гигабит) /
PoE++ 802.3bt
1
Белый /
оранжевый
Белый /
зеленый
Rx+
DC+
TxRx A+
DC+
TxRx A+
DC+
2
Оранжевый
Зеленый
Rx
-
DC+
TxRx A
-
DC+
TxRx A
-
DC+
3
Белый /
зеленый
Белый /
оранжевый
Tx+
DC
-
TxRx B+
DC
-
TxRx B+
DC
-
4
Синий
Синий
TxRx C+
TxRx C+
DC+
5
Белый /
синий
Белый /
синий
TxRx C
-
TxRx C
-
DC+
6
Зеленый
Оранжевый
Tx
-
DC
-
TxRx B
-
DC
-
TxRx B
-
DC
-
7
Белый /
коричневый
Белый /
коричневый
TxRx D+
TxRx D+
DC
-
8
Коричневый
Коричневый
TxRx D
-
TxRx D
-
DC
-
Примечание:
ряд моделей коммутаторов поддерживает как стандарт
IEEE802.3af/at 48 В, так и Passive PoE 24 В. Определение типа питания для PD
происходит автоматически. С полной информацией можно ознакомиться на
сайтах
www.wireless
-
tek.ru
и
www.wireless
-
tek.com.
