Гигабитный неуправляемый коммутатор
Общая информация
Индикатор Статус
Обозначение
Link/Act
Горит
Устройство подключено к соответствующему порту, но
оно не активно.
Мигает
Соответствующий порт передаёт или принимает данные.
Не
горит
Нет подключённых к соответствующему порту устройств.
1000Mbps
Горит
1000 Мбит/с устройство подключено к соответствующему
порту.
Не
горит
10/100 Мбит/с устройство подключено к соответствующему
порту, или устройства не подключены.
Порт 10/100/1000 Мбит/с (разъём RJ45)
Предназначен для подключения устройств, работающих на скорости 10 Мбит/с,
100 Мбит/с или 1000 Мбит/с. Возле каждого порта расположен светодиодный
индикатор.

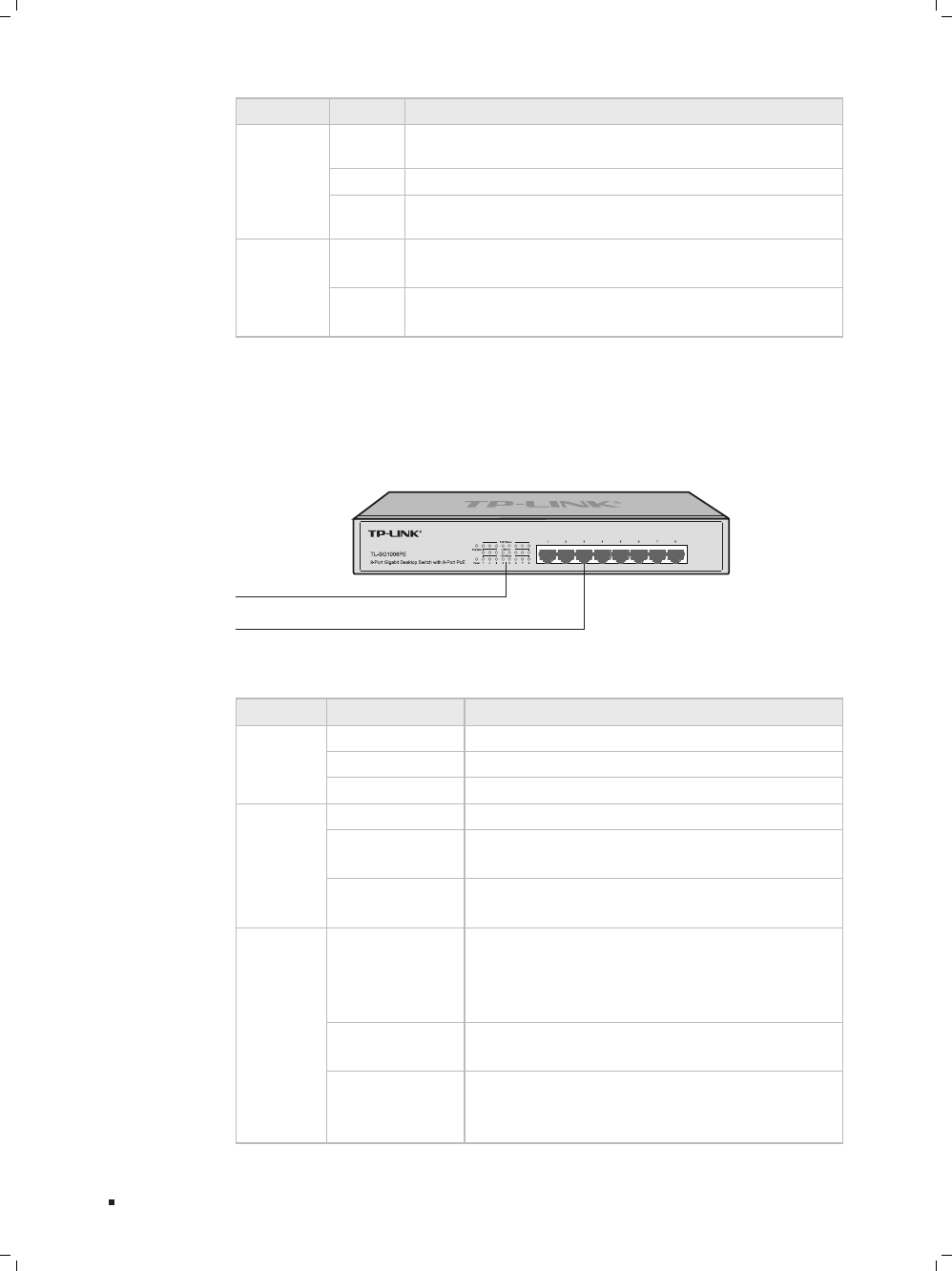

Передняя панель TL-SG1008PE указана на рисунке ниже.
Индикаторы
Порты 10/100/1000 Мбит/с (разъём RJ45)
Передняя панель TL-SG1008PE
Рисунок 1-Р
Индикаторы
Индикатор Статус
Обозначение
Power
Горит (зелёный)
Коммутатор включён.
Мигает (зелёный) Возникли перебои с питанием.
Не горит
Коммутатор выключен.
Link/Act
Горит (зелёный)
Соединение на порту установлено.
Мигает (зелёный)
Соответствующий порт передаёт или принимает
данные.
Не горит
Нет подключённых к соответствующему порту
устройств.
PoE MAX
Горит (красный)
Общая потребляемая мощность для всех PoE
портов составляет 118 Вт – 124 Вт. Питание может
не подаваться, если подключены дополнительные
устройства.
Мигает (красный)
Общая потребляемая мощность для всех PoE
портов больше или равна 124 Вт.
Не горит
Общая потребляемая мощность всех PoE портов
меньше 118 Вт, либо к соответствующему порту
не подключены устройства.
