Шаг 1 – Распаковка

Откройте коробку и аккуратно распакуйте ее содержимое.
Проверьте по списку наличие всех компонентов и
убедитесь, что они не повреждены. Если что-либо
отсутствует или есть повреждения, обратитесь к
Вашему поставщику. Помните, что приобретенная Вами

- Коммутатор DGS-1510-28P
- Кронштейны для установки в 19-дюймовую стойку
- Кабель питания
- Консольный кабель с разъемом RJ-45
- Фиксатор для кабеля питания

Шаг 2 – Установка
коммутатора

Для безопасной установки и эксплуатации
коммутатора рекомендуется следующее:
• Осмотрите кабель питания переменного тока и убедитесь

в безопасности его подключения к соответствующему
разъему на задней панели коммутатора.

• Убедитесь в наличии пространства для рассеивания

тепла и вентиляции вокруг коммутатора.

• Не размещайте тяжелые предметы на

поверхности коммутатора.

Установка на стол или поверхность

При установке коммутатора на стол или какую-либо

поверхность необходимо прикрепить входящие в
комплект поставки резиновые ножки к нижней панели
коммутатора, расположив их по углам. Обеспечьте
достаточное пространство  для вентиляции между
устройством и объектами вокруг него.

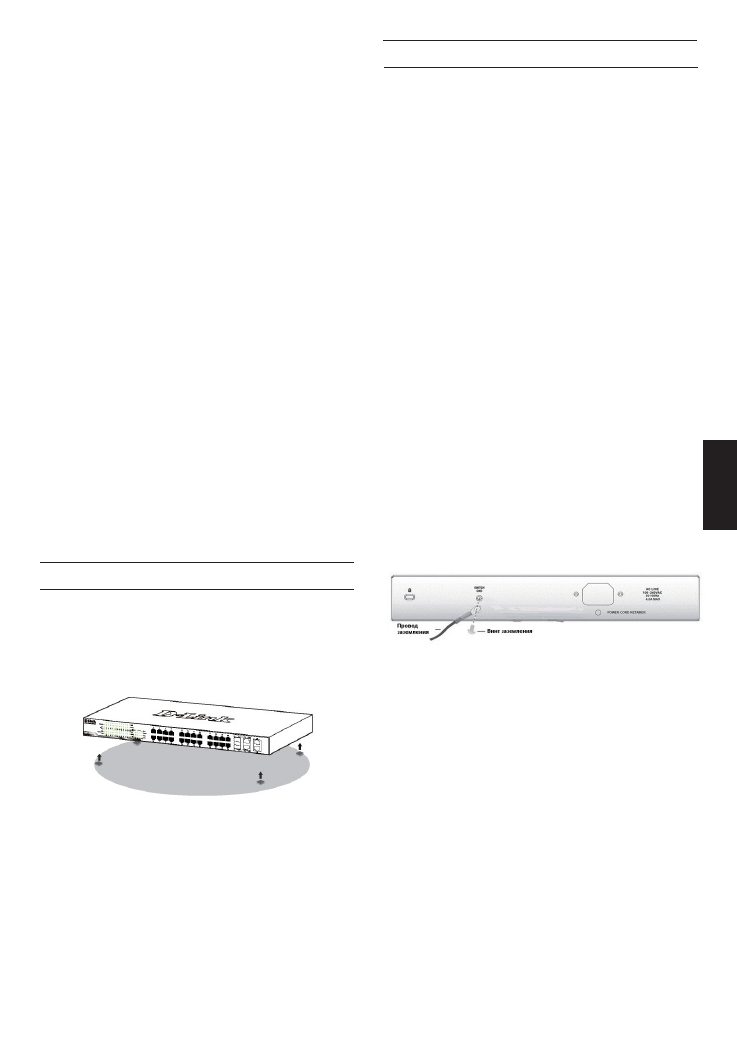

Рисунок 1.  Крепление резиновых ножек

Заземление коммутатора

Данный раздел содержит информацию о способе
заземления коммутатора. Данную процедуру необходимо
выполнить перед включением питания коммутатора.

Необходимые инструменты и оборудование:

•  Винт заземления M4 x 6 мм (входит в комплект

для монтажа)

•  Провод заземления (не входит в комплект для

монтажа): характеристики  провода заземления
должны соответствовать региональным требованиям
по установке. В зависимости от источника питания
и системы, для  установки требуется медный
провод (от 12 до 6  AWG). Рекомендуется
использовать имеющиеся  в продаже провода
6 AWG. Длина провода зависит  от расположения
коммутатора по отношению к  средствам
заземления.

•  Отвертка (не входит в комплект для монтажа).

Коммутатор можно заземлить, выполнив
следующие шаги:

1.  Убедитесь, что питание коммутатора выключено.

2.  Прикрутите клемму заземляющего провода

винтом заземления к коммутатору.

3.  Прикрепите клемму на противоположной  стороне

провода заземления к разъему заземления на
стойке, в которую установлен коммутатор.

Рисунок 2. Подключение провода заземления

4.  Проверьте надежность существующих соединений.

модель может незначительно отличаться от
изображенной в данном руководстве.

- Комплект для монтажа

- Краткое руководство по установке

- 4 резиновые ножки

- Компакт-диск (опционально)
