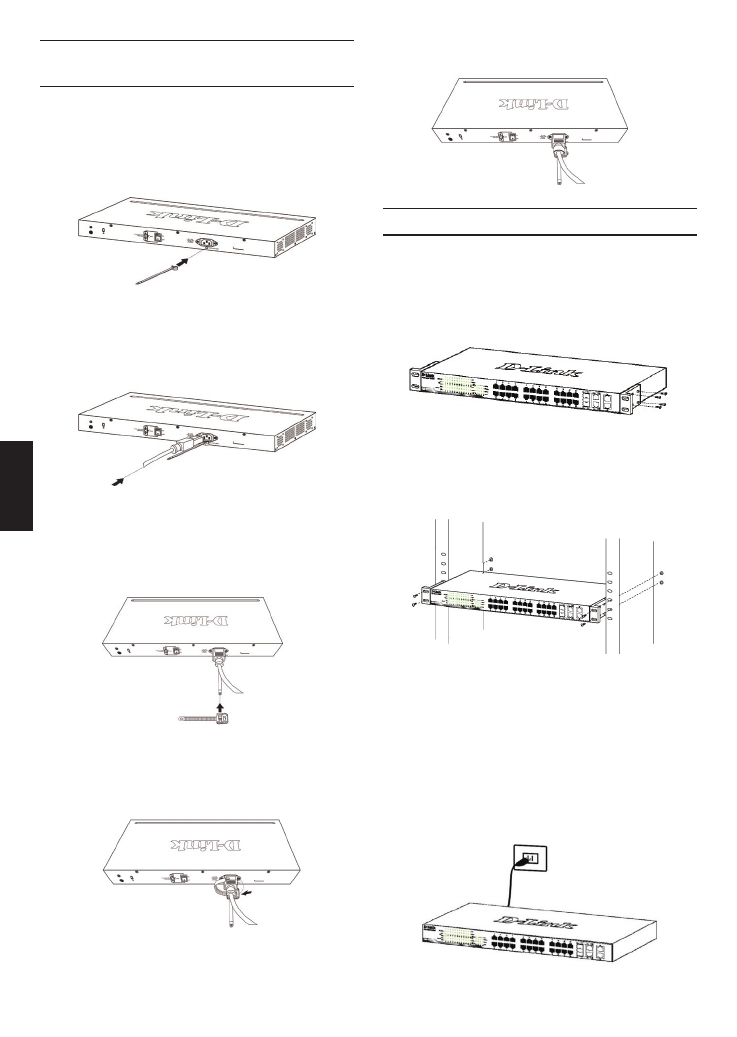

Установка в стойку

Коммутатор может быть установлен в 19-дюймовую
стойку EIA, которая, как правило, размещается в
серверной комнате вместе с другим оборудованием.
Прикрепите кронштейны к боковым панелям

коммутатора и зафиксируйте их с помощью входящих

в комплект поставки винтов.

Рис. 4.  Крепление кронштейнов

Установите коммутатор в стойку и закрепите его с
помощью винтов от стойки.

Рис. 5.  Установка коммутатора в стойку

Шаг 3 – Подключение кабеля
питания переменного тока

Подключите кабель питания переменного тока к
соответствующему разъему на задней панели коммутатора
и к электрической розетке (желательно с заземлением

Рис. 6.  Подключение коммутатора к розетке

Установка фиксатора для кабеля
питания

Для предотвращения случайного отключения кабеля
питания рекомендуется установить фиксатор.

1.  Установите стяжку замком вниз в отверстие,

расположенное под разъемом питания.

Рис. 3-1.  Установка кабельной стяжки на

коммутатор

2.  Подключите кабель питания к коммутатору.

Рис. 3-2.  Подключение кабеля питания к

коммутатору

3.  Наденьте зажим на стяжку и сместите его в

сторону разъема питания.

Рис. 3-3.  Установка зажима на стяжку

4.  Оберните ленту зажима вокруг кабеля питания и

вставьте ее в фиксирующий замок.

Рис. 3-4.  Фиксация кабеля питания

5.  Затяните ленту зажима для надежной фиксации

кабеля питания.

Рис. 3-5.  Фиксация кабеля питания

и защитой от статического электричества).
