3
Р
УС
С
КИ
Й
модели коммутатора окно аутентификации будет
иметь разный вид. Для управляемых коммутаторов
серии Smart оставьте поле имени пользователя
пустым, а в качестве пароля введите admin. Нажмите
OK, чтобы перейти к главному окну настройки.
Для управляемых коммутаторов оставьте оба поля
пустыми и нажмите OK.
5. Опциональный шаг (только для управляемых
коммутаторов серии Smart). Перед выполнением
входа в Web-интерфейс настройте с помощью
Smart Wizard некоторые опции, такие как пароль,
SNMP и системные параметры. Если Вы не хотите
ничего менять, нажмите “Выход”, чтобы выйти
из Smart Wizard и войти в Web-интерфейс. Для
подробного ознакомления с функциями Smart Wizard,
пожалуйста, обратитесь к соответствующему разделу
в руководстве пользователя.
2. D-Link Network Assistant
(в зависимости от
приобретенной модели)
D-Link Network Assistant (DNA) – это программа для
обнаружения коммутаторов в том же L2 сегменте сети,
в котором находится компьютер. Вы можете скачать
приложение DNA из интернет-магазина Chrome и
установить его в Web-браузере Chrome.
1. Перейдите в интернет-магазин Chrome (https://chrome.
google.com/webstore) и найдите ‘D-Link Network
Assistant’.
2. Нажмите кнопку ‘УСТАНОВИТЬ’ (‘ADD TO CHROME’) в
правой части окна с результатами поиска.
3. Нажмите кнопку ‘Установить приложение’ (‘Add app’) в
появившемся окне, чтобы установить D-Link Network
Assistant в Web-браузере Chrome.
4. Когда процесс установки будет завершен:
(Опция 1) Нажмите кнопку ‘ЗАПУСТИТЬ’ (‘LAUNCH
APP’) в правом верхнем углу окна, чтобы запустить
DNA.
(Опция 2) Нажмите значок ‘Приложения’ (‘Apps’) в
левом верхнем углу Web-браузера Chrome и нажмите
‘DNA’ в списке приложений, чтобы запустить DNA.
Примечание: для управляемых коммутаторов
пользователям необходимо включить D-Link Dis
-
covery Protocol (DDP) и задать имя пользователя
и пароль, чтобы получить возможность выполнить
аутентификацию в DNA.
3. Консоль (в зависимости от
приобретенной модели)
Для подключения к консольному порту коммутатора
используйте кабель с последовательным интерфейсом
RS-232 и разъемом RJ-45, входящий в комплект
поставки. Для подключения к консольному порту
коммутатора требуется эмулятор терминала. Эту
программу можно легко скачать из сети Интернет.
О данном руководстве
Данное руководство содержит пошаговые инструкции по
установке коммутатора DGS-1100-10/ME. Помните, что
приобретенная Вами модель может незначительно
отличаться от изображенной на иллюстрациях.
Шаг 1 – Распаковка
Откройте коробку и аккуратно распакуйте ее
содержимое. Проверьте по списку наличие всех
компонентов и убедитесь, что они не повреждены.
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.
•
Коммутатор DGS-1100-10/ME
•
Кронштейны для крепления к стене
•
Адаптер питания
•
Компакт-диск
•
Краткое руководство по установке
•
Комплект для монтажа и резиновые ножки
Шаг 2 – Установка коммутатора
Для безопасной установки и эксплуатации
коммутатора рекомендуется следующее:
•
Осмотрите адаптер питания и убедитесь в
безопасности его подключения к соответствующему
разъему на задней панели коммутатора.
•
Убедитесь в наличии пространства для
рассеивания тепла и вентиляции вокруг коммутатора.
•
Не размещайте тяжелые предметы на поверхности
коммутатора.

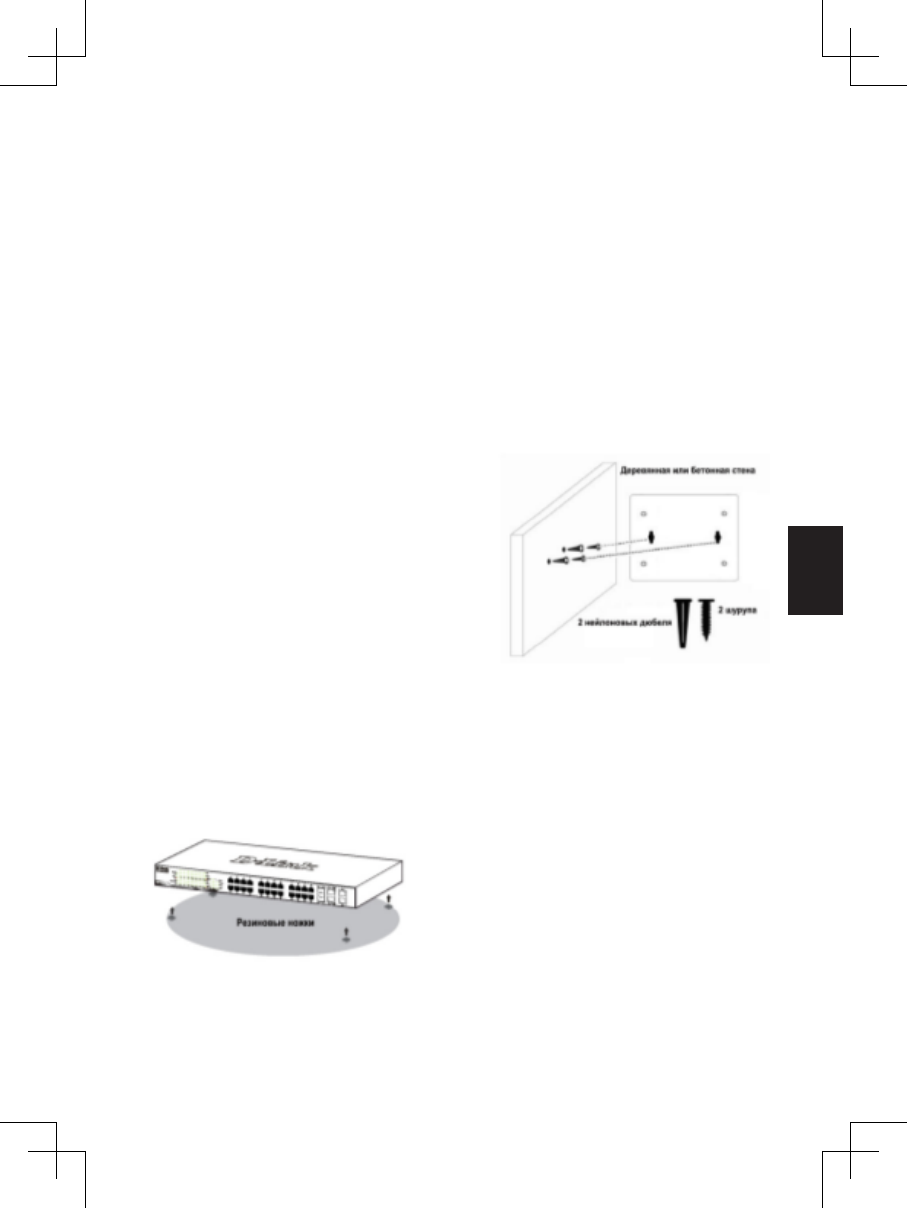

Установка на стол или поверхность
При установке коммутатора на стол или какую-либо
поверхность необходимо прикрепить входящие в
комплект поставки резиновые ножки к нижней панели
коммутатора, расположив их по углам. Обеспечьте
достаточное пространство для вентиляции между
устройством и объектами вокруг него.
Крепление коммутатора к
стене
Коммутатор может быть прикреплен к стене. Для этого
на нижней панели коммутатора предусмотрены два
крепежных отверстия. Убедитесь, что при установке
коммутатора его передняя панель с индикаторами
остается доступной для наблюдения. Обратитесь к
рисунку, расположенному ниже:
А.) Крепление к бетонной стене
1. Установите нейлоновые дюбели в бетонной стене.
2. Вкрутите шурупы T3 x 15L в нейлоновые дюбели.
3. Повесьте коммутатор на шурупы крепежными
отверстиями, расположенными на нижней панели.
Б.) Крепление к деревянной стене
1. Вкрутите шурупы T3 x 15L в деревянную стену.
2. Повесьте коммутатор на шурупы крепежными
отверстиями, расположенными на нижней панели.
Характеристики
