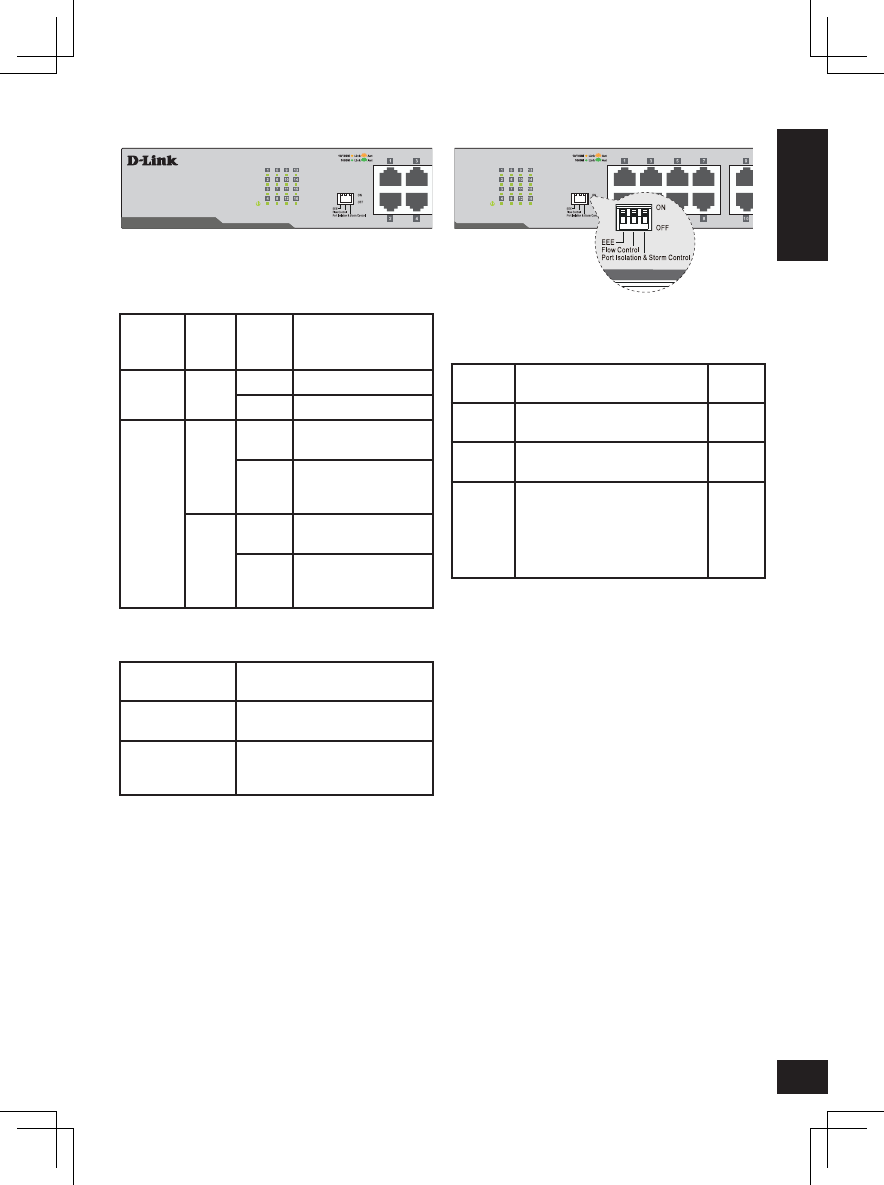

LED Indicators

The LED indicators allow you to monitor, diagnose,

and troubleshoot potential problems with the switch,

connection, or attached devices.

LED

Color

State

Indication

Power

Green

Light on

Power on

Light off

Power off

Link/Act/

Speed

Green

On

Connection (or link) at

1000 Mbps

Blinking

Reception or

Transmission at 1000

Mbps

Amber

On

Connection (or link) at

10/100 Mbps

Blinking

Reception or

Transmission at 10/100

Mbps

Cable Diagnostics

(During Boot Only)

Port Link/Act/

Speed LED Color

Status

Green

No Faults Detected /Good Cable

Connection

Amber

Open or Short Circuit

DIP Switches

The DIP switches on the front panel allow easy

configuration  of  the  advanced  features  of  the  DGS-

1016D.

DIP

Switch

Function Controlled

Default

EEE

Enables/Disable IEEE 802.az

Energy-Efficient Ethernet Feature

On

Flow

Control

Enables/Disable Flow Control

Feature

On

Port

Isolation

and

Storm

Control

Port Isolation: See Below

Storm Control: When enabled, a

broadcast storm control threshold

value of 128 kbps will be applied

to incoming broadcast packets on

all ports.

Off

Port Isolation:

When enabl ed, ports 1 to 15 wi l l  be i sol ated
from each other, but wi l l  sti l l  be abl e to
communi cate wi th port 16. Port 16 wi l l  be abl e to

communicate with all the ports available on this switch.

Note: The switch must be power cycled

after changing DIP Switch settings for new

settings to take effect

.

Additional Information

Additional help and product information is available

online at http://www.dlink.com.

Warranty Information

Please visit http://warranty.dlink.com/ for warranty

information for your region.
