  5

Р

УС

С

КИ

Й

модели коммутатора окно аутентификации будет

иметь разный вид. Для управляемых коммутаторов

серии Smart оставьте поле имени пользователя

пустым, а в качестве пароля введите admin. Нажмите

OK, чтобы перейти к главному окну настройки.

Для управляемых коммутаторов оставьте оба поля

пустыми и нажмите OK.

5.  Опциональный шаг (только для управляемых

коммутаторов серии Smart). Перед выполнением

входа в Web-интерфейс настройте с помощью

Smart Wizard некоторые опции, такие как пароль,

SNMP и системные параметры. Если Вы не хотите

ничего менять, нажмите “Выход”, чтобы выйти

из Smart Wizard и войти в Web-интерфейс. Для

подробного ознакомления с функциями Smart Wizard,

пожалуйста, обратитесь к соответствующему разделу

в руководстве пользователя.

2. D-Link Network Assistant

(в зависимости от

приобретенной модели)

D-Link Network Assistant (DNA) – это программа для

обнаружения коммутаторов в том же L2 сегменте сети,

в котором находится компьютер. Вы можете скачать

приложение DNA из интернет-магазина Chrome и

установить его в Web-браузере Chrome.
1. Перейдите в интернет-магазин Chrome (https://chrome.

google.com/webstore) и найдите ‘D-Link Network

Assistant’.

2.  Нажмите кнопку ‘УСТАНОВИТЬ’ (‘ADD TO CHROME’) в

правой части окна с результатами поиска.

3.  Нажмите кнопку ‘Установить приложение’ (‘Add app’) в

появившемся окне, чтобы установить D-Link Network

Assistant в Web-браузере Chrome.

4.  Когда процесс установки будет завершен:

(Опция 1) Нажмите кнопку ‘ЗАПУСТИТЬ’ (‘LAUNCH

APP’) в правом верхнем углу окна, чтобы запустить

DNA.

(Опция 2) Нажмите значок ‘Приложения’ (‘Apps’) в

левом верхнем углу Web-браузера Chrome и нажмите

‘DNA’ в списке приложений, чтобы запустить DNA.

Примечание: для управляемых коммутаторов

пользователям необходимо включить D-Link Dis

-

covery Protocol (DDP) и задать имя пользователя

и пароль, чтобы получить возможность выполнить

аутентификацию в DNA.

3. Консоль (в зависимости от

приобретенной модели)

Для подключения к консольному порту коммутатора

используйте кабель с последовательным интерфейсом

RS-232 и разъемом RJ-45, входящий в комплект

поставки. Для подключения к консольному порту

коммутатора требуется эмулятор терминала. Эту

программу можно легко скачать из сети Интернет.

О данном руководстве

Данное руководство содержит пошаговые инструкции по

установке  коммутатора  DES-1018MPV2.   Помните,   что
приобретенная Вами модель может незначительно
отличаться от изображенной на иллюстрациях.

Шаг 1 – Распаковка

Откройте коробку и аккуратно распакуйте ее
содержимое. Проверьте по списку наличие всех
компонентов и убедитесь, что они не повреждены.
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.

•

Коммутатор DES-1018MPV2

•

Кронштейны для установки в 19-дюймовую
стойку

•

Кабель питания

•
•

Комплект для монтажа

Шаг 2 – Установка коммутатора

Для безопасной установки и эксплуатации

коммутатора рекомендуется следующее:

•

Осмотрите кабель питания переменного тока

и убедитесь в безопасности его подключения к

соответствующему разъему на задней панели

коммутатора.

•

Убедитесь в наличии пространства для

рассеивания тепла и вентиляции вокруг коммутатора.

•

Не размещайте тяжелые предметы на поверхности

коммутатора.

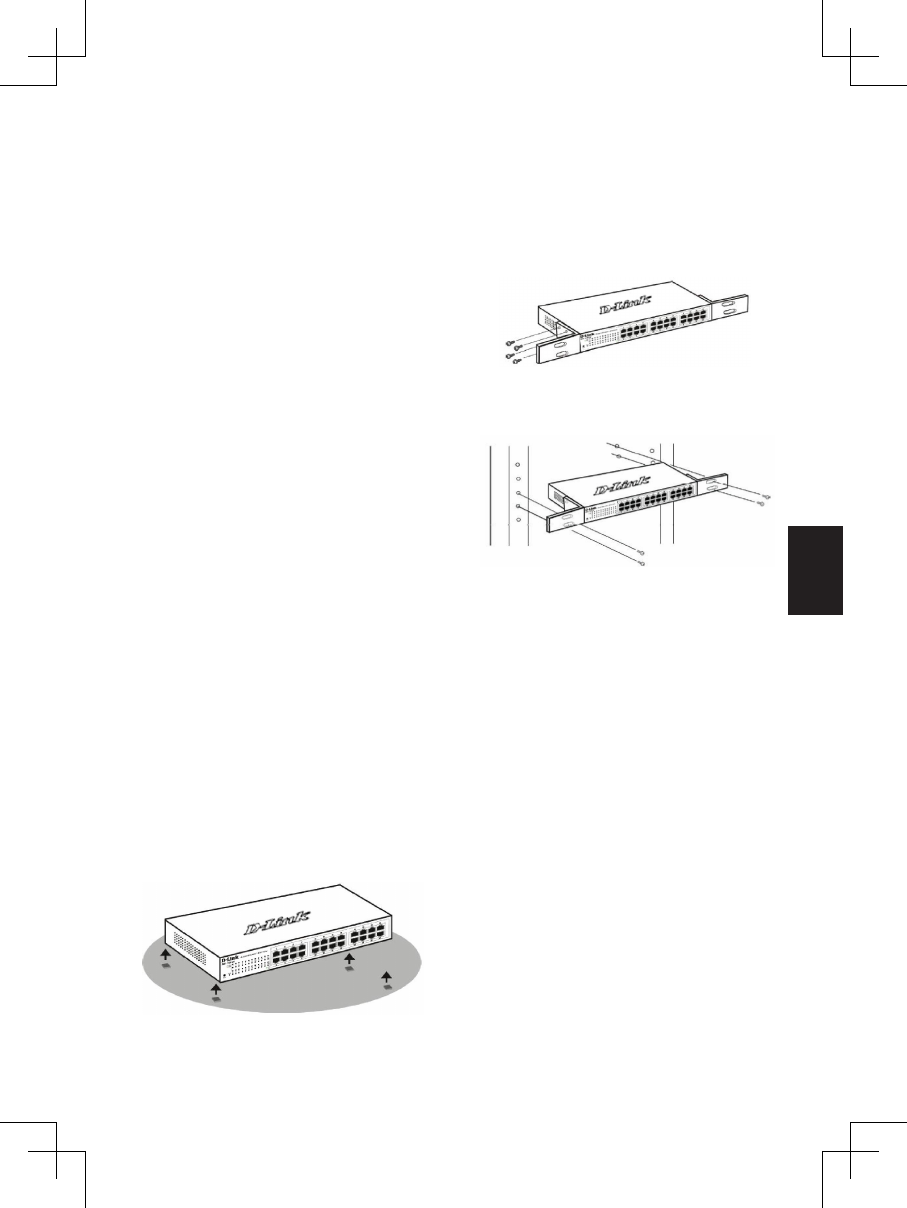

Установка на стол или поверхность

При установке коммутатора на стол или какую-либо

поверхность необходимо прикрепить входящие в

комплект поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам. Обеспечьте

достаточное пространство для вентиляции между

устройством и объектами вокруг него.

Краткое руководство по установке

Установка коммутатора в стойку

Коммутатор может быть установлен в 19-дюймовую

стойку EIA, которая, как правило, размещается в

серверной комнате вместе с другим оборудованием.
1.  Прикрепите кронштейны к боковым панелям

коммутатора и зафиксируйте кронштейны с помощью
входящих в комплект поставки винтов.

2.  Установите коммутатор в стойку и закрепите его с

помощью винтов, входящих в комплект поставки стойки.

Заземление коммутатора

Данный раздел содержит информацию о способе

заземления коммутатора. Данную процедуру

необходимо выполнить перед включением питания

коммутатора.
Необходимые инструменты и оборудование:

•

Винт заземления M4 x 6 мм (входит в комплект для

монтажа).

•

Провод заземления (не входит в комплект для

монтажа): характеристики провода заземления

должны соответствовать региональным

требованиям по установке. В зависимости от

источника питания и системы для установки

требуется медный провод (от 12 до 6 AWG).

Рекомендуется использовать имеющиеся в

продаже провода 6 AWG. Длина кабеля зависит

от расположения коммутатора по отношению к

средствам заземления.

•

Отвертка (не входит в комплект для монтажа).

•

Резиновые ножки
