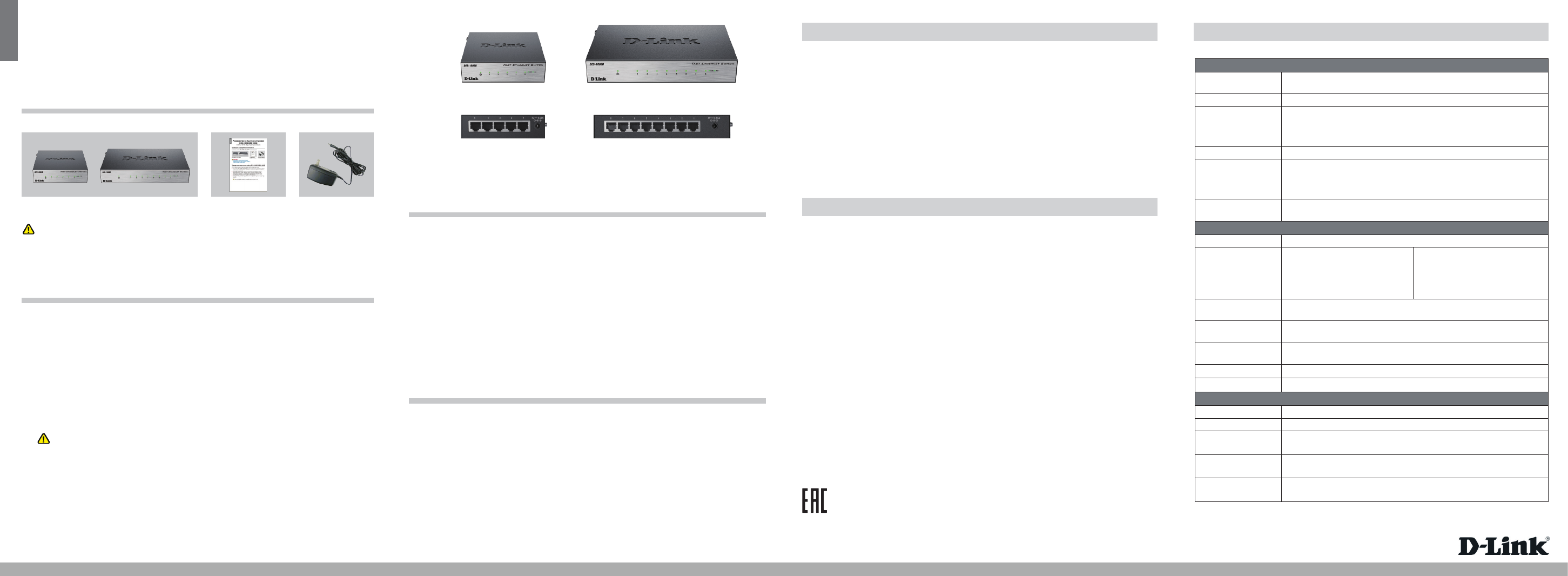

Краткое руководство по установке

DES-1005D/DES-1008D

Неуправляемый коммутатор с 5/8 портами 10/100Base-TX

Проверьте содержимое комплекта  поставки

Перед настройой DES-1005D/ DES-1008D

Для установки коммутатора необходимо сделать следующие шаги:

A.

  Установите DES-1005D / DES-1008D в достаточно сухом и прохладном месте.

В технических характеристиках приведены допустимые диапазоны рабочих

температур и влажности.

B.

  Установите коммутатор в месте, защищенном от воздействия сильных

электромагнитных полей, вибрации, пыли и прямых солнечных лучей.

C.

  Оставьте как минимум 10 см свободного пространства спереди и сзади

коммутатора для обеспечения нормальной вентиляции.

D.

Осмотрите кабель питания и убедитесь, что он надежно подключен к адаптеру

питания.

Не размещайте никаких устройств на коммутаторе.

В комплект поставки DES-1005D / DES-1008D входит следующее:

Адаптер питания

постоянного тока

Замечание:

Использование источника питания с другим

напряжением питания может привести к выходу из

строя устройства и потере гарантии.

A.

 Питание:

  Питание подается через внешний адаптер питания постоянного тока. В

технических характеристиках приведены допустимые диапазоны рабочих

температур и влажности. Поскольку DES-1005D / DES-1008D не оснащен кнопкой
питания (Power), включение устройства осуществляется посредством подключения
адаптера питания непосредственно к электрической розетке.

B.

  Порты Ethernet

:

  Эти порты поддерживают скорость передачи 10 Мбит/с или 100 Мбит/с и

могут работать в полу- и полнодуплексном режимах. Также эти порты

поддерживают автоматическое определение полярности MDI/MDIX и

технологию ”plug and play”. Подключите Ethernet-кабель к коммутатору и  к
устройству, и коммутатор автоматически определит параметры устройства
и выполнит соответствующие настройки.

Индикаторы

A.

Индикаторы

  Индикатор Power

Индикатор горит зеленым светом, если питание коммутатора включено. В

противном случае индикатор не горит.

B.

Link/Act

  Этот индикатор горит зеленым светом, когда к порту подключено устройство.

Индикатор мигает при передаче или приеме данных.

Подключение коммутатора DES-1005D / DES-1008D

к сети

Краткое руководство
по установке

DES-1005D / DES-1008D

DES-1005D

DES-1008D

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ОФИСЫ

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: support@dlink.ru

Россия

129626 г. Москва

Графский пер., 14

Тел.: +7 (495) 744-0099

Украина

04080 г. Киев , ул. Межигорская, 87-А, офис 18

Тел.: +38 (044) 545-64-40

E-mail: kiev@dlink.ru

Беларусь

220114,  г.  Минск,    проспект  Независимости,

169 , БЦ "XXI Век"

Тел.: +375(17) 218-13-65

E-mail: minsk@dlink.ru

Казахстан

050008, г. Алматы,  ул. Курмангазы, 143

(уг. Муканова)

Tел./факс: +7 727 378-55-90

E-mail: almaty@dlink.ru

Армения

0038, г. Ереван, ул. Абеляна, 6/1,  4 этаж

Тел./Факс: + 374 (10) 398-667

E-mail: erevan@dlink.ru

Грузия

Тел./Факс: +995 (593) 98-3210

Lietuva

09120, Vilnius, Žirmūnų 139-303

Tel./faks. +370 (5) 236-3629

E-mail: info@dlink.lt

Eesti

Mustamae 55-314

10621, Tallinn

Tel +372 613 9771

e-mail: info@dlink.ee

Latvija

Mazā nometņu 45/53 (ieeja no Nāras ielas)

LV-1002, Rīga

Tel.:+371 7 618-703

Fax: +371 7 618-706

e-pasts: info@dlink.lv

Version 1.02(RU)_128x188 | 2014/06/09     5302040

Общие

Стандарты

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX

Протокол

• CSMA/CD

Скорость передачи

данных

• Ethernet: 10 Мбит/с (полудуплекс)

                   20 Мбит/с (полный дуплекс)

• Fast Ethernet: 100 Мбит/с (полудуплекс)

                           200 Мбит/с (полный дуплекс)

Топология

• Звезда

Сетевые кабели

• 10Base-T: двухпарный кабель UTP CAT. 3,4,5/5e (100 м), EIA/TIA-568
  100 Ом STP (100 м)
• 100Base-TX: двухпарный кабель UTP CAT. 5/5e (100 м), EIA/TIA-568
  100 Ом STP (100 м)

Количество портов

• 5/8 портов 10/100 Мбит/c с поддержкой автосогласования и

  автоматического определения полярности MDI/MDI-X

Физические параметры и условия эксплуатации

Питание на входе

• 5 В постоянного тока/0,55 А

Потребляемая

мощность

DES-1005D

• Питание на входе (постоянный

  ток): 0,85 Вт

•  Питание на входе (переменный

  ток): 2,17 Вт

DES-1008D

•  Питание на входе (постоянный

  ток): 1,3 Вт

•  Питание на входе (переменный

  ток): 2,4 Вт

Температура

• Рабочая: 0 ˚

 ~ 40

 ˚C

• Хранения: -10 ˚

 ~ 70

 ˚C

Влажность

• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата

Размеры  (Д x Ш x В)

• DES-1005D: 100 x 98 x 28 мм
• DES-1008D: 162 x 102 x 28 мм

EMI

• FCC Class B, CE Class B

Безопасность

• UL,CB

Производительность

Метод коммутации

• Store-and-forward

Буфер RAM

•

DES-1005D: 384 Кбайт

•

DES-1008D: 768 Кбайт

Размер таблицы

MAC-адресов

•

2K записей на устройство

Скорость

фильтрации пакетов

•

Ethernet: 14 880 pps

•

Fast Ethernet: 148 800 pps

Изучение MAC-

адресов

•

Автоматическое обновление

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
