ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT502A
2
3.
Обозначения на электрических схемах
4. Технические характеристики
Точность
± (a% показаний + b цифр), ежегодная обязательная ка-
либровка.
Рабочие условия:
температура: 23 ± 5°С
влажность: 45~75%RH
Замеры сопротивления изоляции
Рабочее на-
пряжение
500
В
1000
В
2500
В
Диапазон изме-
ряемого сопро-
тивления
0.00 МОм
~
5.00
ГОм
0.00 МОм
~
5.00
ГОм
0.00 МОм ~
20.00
ГОм
Напряжение
постоянного
тока при «об-
рыве»
500
В
+10%
1000
В
+10%
2500
В +10%
Нормированный
ток замера
до
500КОм
1.00мА ~
1.10мА
до 1МОм
1.00мА ~
1.10мА
до 2.5МОм
1.00мА ~
1.10мА
Ток цепи корот-
кого замыкания
Приблизительно, менее чем 1.8мА
Диапазон точ-
ности
0.00 МОм ~ 99.9МОм: ±(3%+5)
100 МОм ~ 10ГОм: ±(5%+5)
10.0ГОм ~ 20.0Ом ±(10%+5)
Замеры индекса поляризации (PI, ИП)/ коэффициента
диэлектрического поглощения (DAR, КДП)
Замер
ИП
Сопротивление изоляции 10 мин.
/ c
опротивление изоляции 1 мин.
Значение
ИП
Больше
или рав-
но 4
4--2
2.0--1.0
Меньше
или рав-
но 1.0
Оценка
отлично
хорошо
неудовл.
плохо
Замер
КДП
Сопротивление изоляции 1 мин. /
c
опротивление изоляции 30 сек.
Замер
КДП
Сопротивление изоляции 1 мин. /
c
опротивление изоляции 30 сек.
Значение
КДП
больше
или рав-
но 1.4
1.25 -- 1.0
Меньше или равно
1.0
Оценка
отлично
хорошо
плохо
Замеры сопротивления малых величин
Напряжение цепи при об-
рыве
~ 5
В
Диапазон измерений
0.00 ~ 200
В
Чувствительность
0.01 Ом
Точность
± (2%+3) Ом
Замеры напряжения
Напряжение переменного
тока
диапазон измерения
30~750В (50/60Гц)
чувствительность
1В
точность
± (2%+3)
Дисплей: ЖКИ, максимальные показания 1999
Индикация низкого заряда (разряда) элементов пита-
ния:
Индикация перегрузки: дисплей показывает “>22.0GΩ”
при измерении сопротивления изоляции
Автоматический выбор пределов
Единицы измерения: одновременно показываются
измеряемые функции и единицы измерения
Автоматическая подстройка диапазона напряжения
Подсветка дисплея для работы в темном помещении
Красный индикатор предупреждения
Рабочие условия: 0°C ~ 40°C, при относительной
влажности 85% или менее
Условия хранения: -20°C ~ 60°C, при относительной
влажности 90% или менее (при высоте над уровнем
моря до 2000м)
Габариты (Д х Ш х В): 150 х 100 х 71 мм
Потребление тока: около 200мА (при максимальном
выходе 2500В); при обычных условиях около 10мА
Аксессуары: тестовые щупы, алкалиновые элементы
питания 1.5В, (АА, 6 штук), руководство по эксплуата-
ции, футляр для переноски
Вес
700 грамм, включая элементы питания
Питание
алкалиновые элементы питания 1.5в, (АА х 6)
Соответствие стандартам безопасности: пик напря-
жения CAT III 600в, степень загрязнения окружающей
среды 2 согласно IEC61010

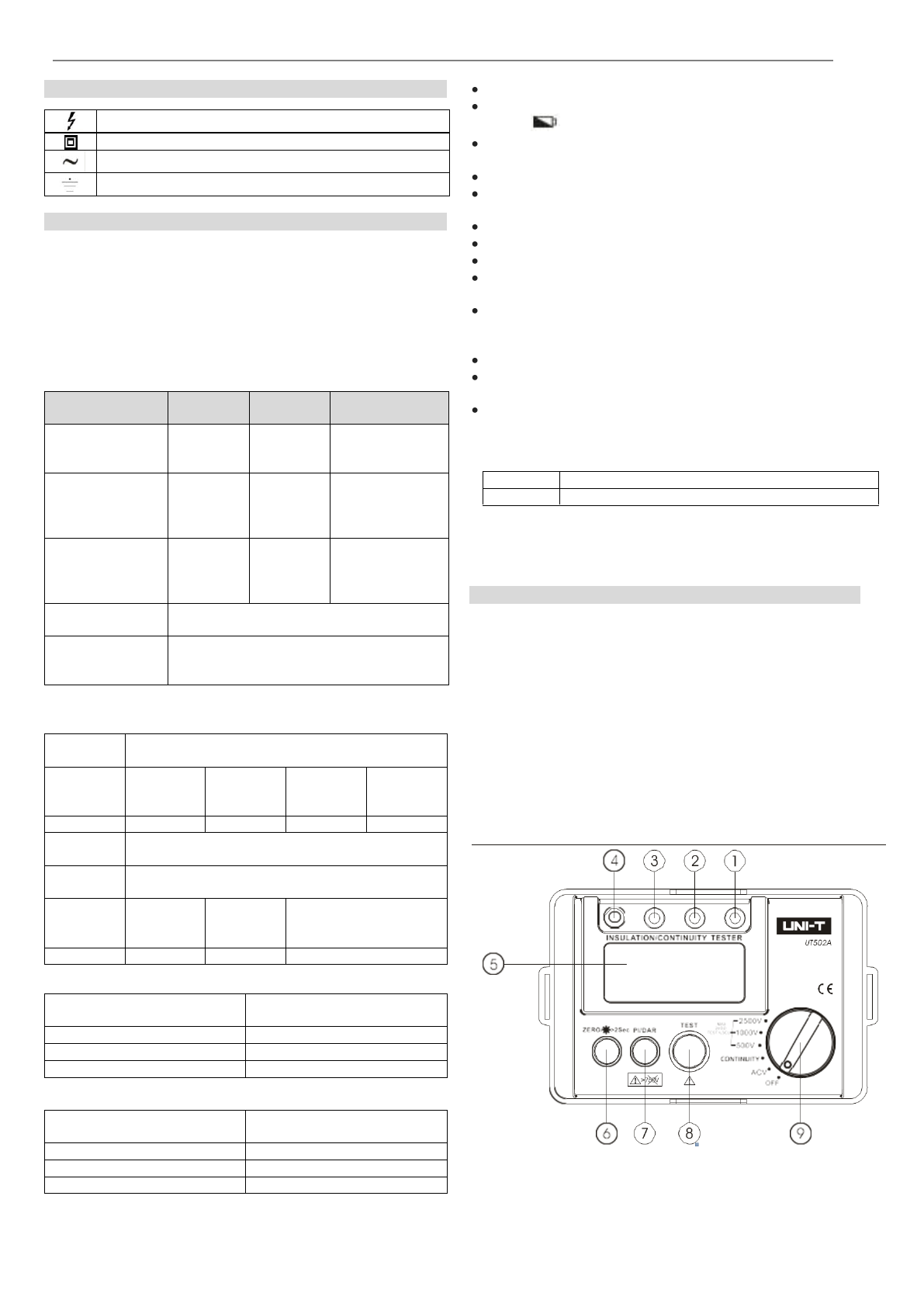

5. Описание передней панели
5.1 EARTH (
«ноль») -- разъем щупа при замере сопротив-
ления изоляции
5.2 G. (
«заземление») -- гнездо щупа при замере напря-
жения, отрицательная полярность
5.3 V: (
«напряжение») -- гнездо щупа при замере напря-
жения, положительная полярность
5.4 LINE: (
«кабель)» -- гнездо кабеля выходного высокого
напряжения для замера сопротивления изоляции
5.5
ЖК-дисплей
5.
6 Кнопка включения подсветки экрана
5.
7 Кнопка переключения режима PI/DAR
5.8
Кнопка TEST
5.9
Поворотный переключатель
Вид спереди
Высокое напряжение и риск удара электротоком!
Применяется двойная изоляция
Переменный ток
Заземление
