1. Введение

Примечание: прежде чем приступать к работе с прибором, откройте крышку батарейного
отсека и удалите элемент, защищающий от утечки.
Благодарим  Вас  за  приобретение  этого  тестера  напряжения.  Тестер  разработан  в
соответствии с последними международными стандартами безопасности и представляет
собой  полностью  автоматический  индикатор  напряжения,  а  также  позволяет  измерять
постоянное  и  переменное  напряжение  до  690  В.  Тестер  оснащен  как  визуальной,  так  и
звуковой индикацией отсутствия разрывов в электрической цепи.
Тестер соответствует стандартам IEC 61010 и IEC 61243-3.
• Индикация напряжения в отдельной фазе
• Индикация порядка чередования фаз
• Отображение результатов с помощью светодиодов и жидкокристаллического дисплея
(UT15C).

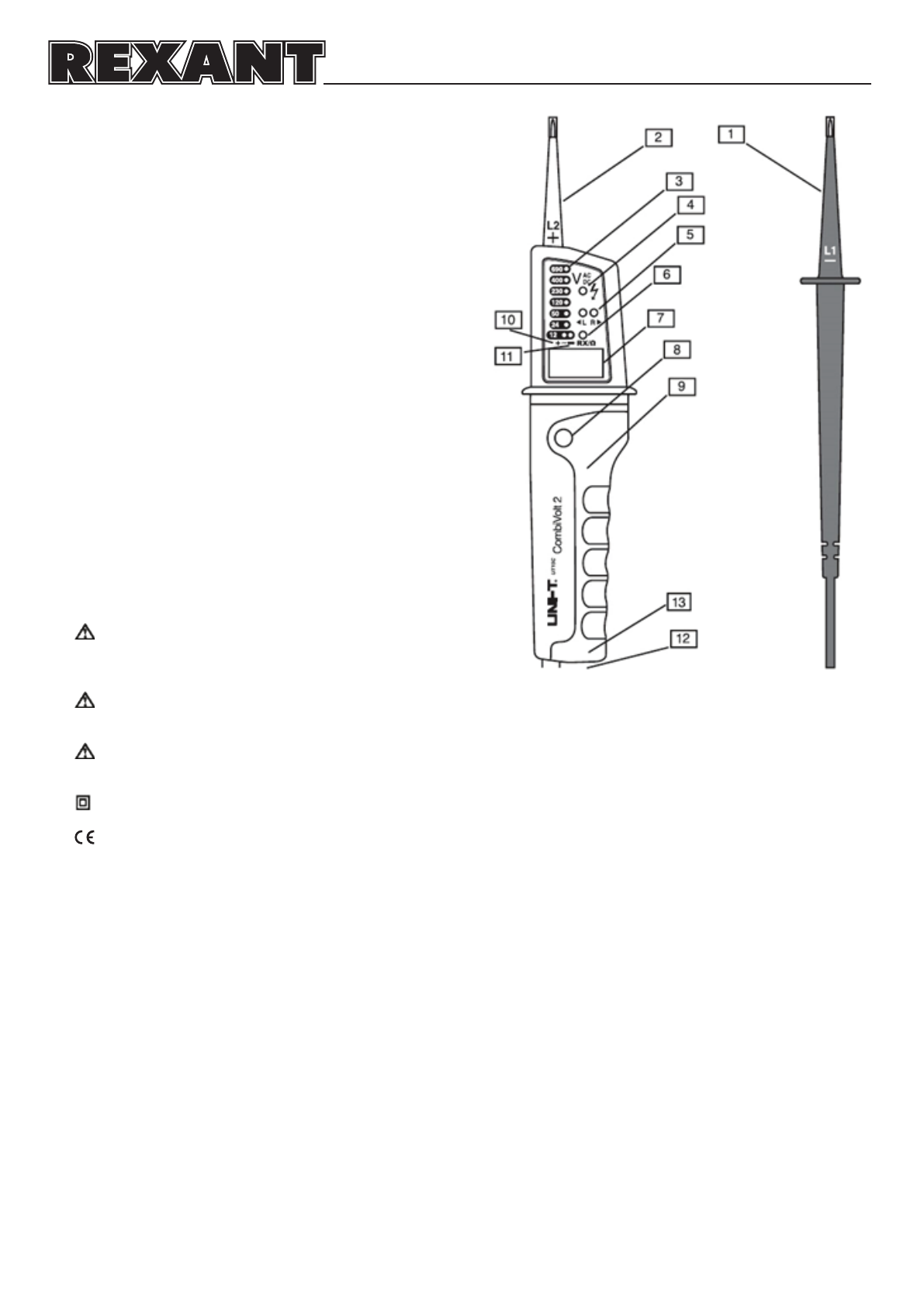

1. Измерительный щуп L1
2. Измерительный щуп L2
3. Светодиодный индикатор напряжения
4. Светодиодный индикатор тестирования отдельной фазы
5. Светодиодные индикаторы порядка чередования фаз (R – «правый» и L – «левый»).
6. Светодиодный индикатор целостности цепи
7. Жидкокристаллический дисплей для отображения измеренного значения напряжения
(только в модели UT15C)
8.  Контактный  электрод  для  тестирования  порядка  чередования  фаз  и  тестирования
отдельной фазы.
9. Кнопка  включения подсветки на обратной стороне тестера (только в модели UT15C)
10. Светодиодный индикатор положительного потенциала
12. Светодиодный индикатор отрицательного потенциала
12. Батарейный отсек
13. Защита от протекания батареи

Выполнение измерений

Запустите процедуру самотестирования прибора. Соедините измерительные щупы L1 и L2.
При этом загорится индикатор целостности цепи (6) и зазвучит сигнал.
Перед каждым тестированием проверяйте тестер на источнике известного напряжения.
Если  прибор  неисправен,  следует  прекратить  его  использование  и  отправить  его  на
ремонт или заменить.

2. Правила безопасной работы

Данная  инструкция  содержит  информацию,  которой  следует  руководствоваться  при
эксплуатации  и  техническом  обслуживании  прибора.  Если  прибор  используется  вразрез
с указаниями инструкции, защита, которую обеспечивает прибор, может быть нарушена.

Опасно!

Предупреждение  о  потенциальной  опасности.  Во  избежание  получения  травм  или
повреждения прибора обратитесь к инструкции.

Предупреждение

Опасное напряжение! Опасность поражения электрическим током!

  Точность результатов измерения гарантируется только в интервале температур -10

– +50˚С и относительной влажности <85%.

  Двойная или усиленная изоляция соответствует стандарту IEC536, класс 11.

    Символ  соответствия,  подтверждающий  соответствие  директивам  Евросоюза,

касающихся  приборов  данного  типа.  Прибор  удовлетворяет  требованиям  директив
по  электромагнитной  совместимости  (89/336/EEC).  В  частности,  прибор  соответствует
стандартам EN 50081-1 и EN 50081-2, а также директиве по низкому напряжению (73/23/
EEC), изложенной в стандарте EN 61010-1.
Прибор  разработан  в  соответствии  с  требованиями  по  безопасности  к  электронным
измерительным приборам, EN 61010-1, IEC61010.
• Постоянное напряжение выше 75 В и переменное напряжение выше 50 В представляют
серьезную опасность при поражении электрическим током.
• Прежде чем использовать прибор, проверьте его на наличие механических повреждений
корпуса,  в  особенности,  рядом  с  разъемами.  Если  корпус  имеет  повреждения,  не
используйте прибор.
•  Проверьте  измерительные  провода  на  наличие  повреждений  изоляции  и  оголенного
металла. Удостоверьтесь в отсутствии обрывов в измерительных проводах
•  Не  прикладывайте  между  выводами  прибора  или  выводом  прибора  и  землей
напряжения выше указанных в инструкции допустимых пределов.
• Не используйте и не храните прибор в местах с повышенной температурой, влажностью,
задымленностью и запыленностью, в огнеопасных средах и в сильном магнитном поле.
• Отключайте напряжение и разряжайте все высоковольтные конденсаторы в обследуемой
цепи при измерении сопротивления, проверке диодов и прозвонке.
•  Если  прибор  не  будет  использоваться  в  течение  длительного  времени,  выньте  из  него
батареи.  Регулярно  проверяйте  батареи  на  возможную  утечку  электролита.  Вытекший
электролит вызывает повреждение прибора.
•  Разбирать  прибор  для  калибровки  или  ремонта  может  только  сервисный  специалист,
имеющий соответствующую квалификацию.

UNI-T

UT15A/B/C

МНОГОФУНКЦИОНАЛЬНЫЕ

ТЕСТЕРЫ НАПРЯЖЕНИЯ

3. Устройство тестера

4. Тестирование напряжения

Всегда  держите  измерительные  щупы  за  ручки  за  защитными  ограничителями  для

пальцев. Неукоснительно соблюдайте пра- вила безопасной работы.

При  обнаружении  переменного  и  отрицательного  постоянного  напряжения  включается

звуковой сигнал.

Максимальная  допустимая  длительность  тестирования  состав-  ляет  30  с.  По  истечении

этого времени необходимо сделать пе- рерыв в 10 минут перед следующим тестированием.

Прикоснитесь  щупами  к  источнику  напряжения,  обращая  внима-  ние  на  полярность

соединения (щуп L2 – положительный полюс, щуп L1 – отрицательный полюс).

При тестировании переменного напряжения о наличии напряже- ния оповещает горящий

светодиод (3), а его величина отобража- ется на дисплее (только в модели UT15C). Также

горят свето- диоды «+» и «-», и звучит сигнал.
