LAX 400

11

ru

Расстояние S до

стены

Максимально допустимое

расстояние:

5 м       3,0 мм

10 м       6,0 мм

15 м       9,0 мм

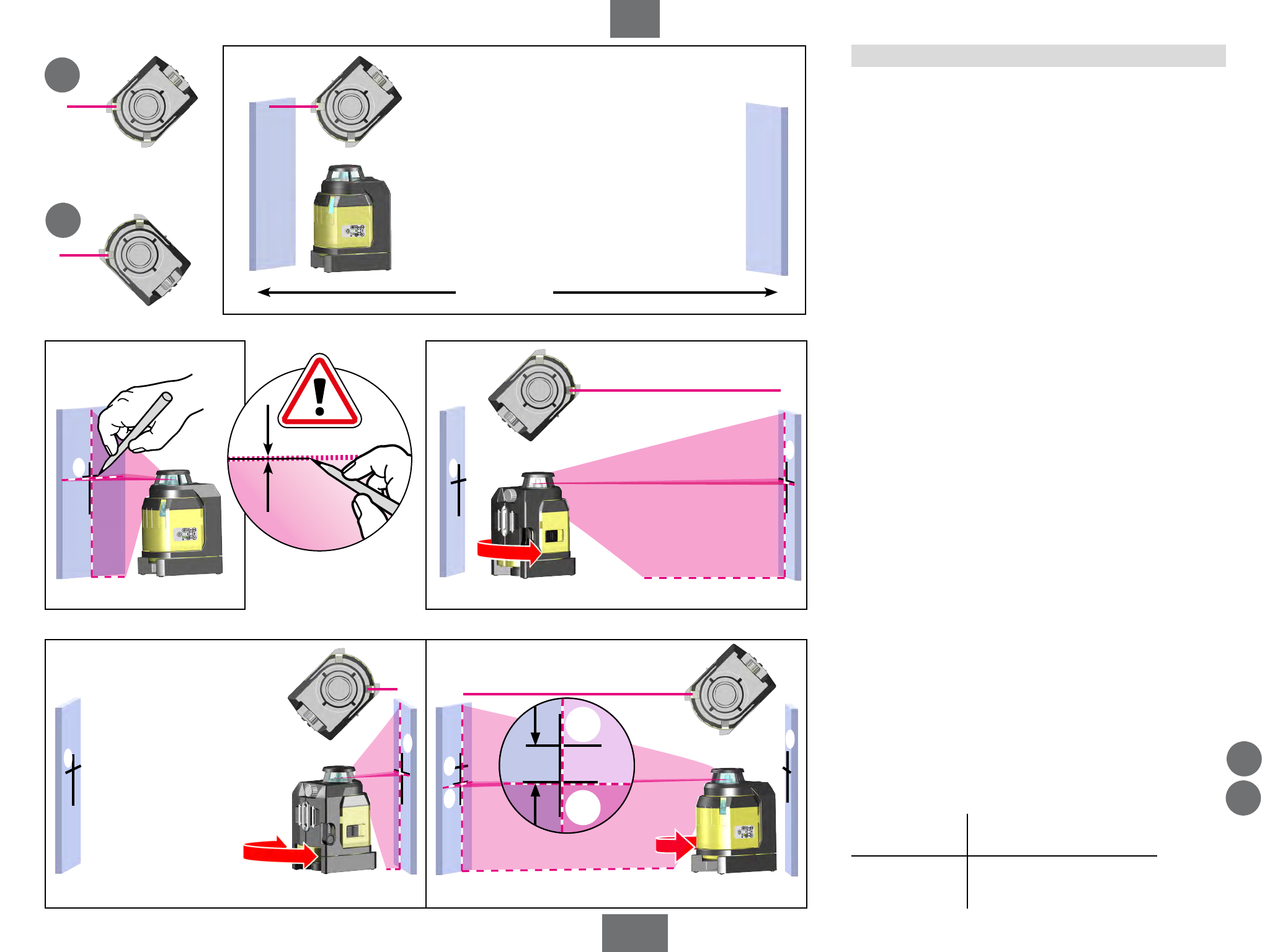

Горизонтальный контроль

Проверка линейного уровня горизонтальной лазерной

линии

Для выполнения горизонтального контроля требуются

две параллельные стены, расположенные на расстоя-

нии S (минимум 5 м).

1.  Установите прибор LAX 400 на горизонтальной

поверхности максимально близко перед стеной A.

2.  Направьте прибор LAX 400 выходным отверстием

для вертикальной лазерной линии на стену A.

3.  Включите лазерный прибор (ползунковый переклю-

чатель 9).

4.  После автоматического нивелирования на стене A

отобразится видимый крест из лазерных линий

(маркировка 1).

5.  Поверните прибор LAX 400 на 180° и направьте тем

же самым выходным отверстием для вертикальной

лазерной линии на стену B. Настройку по высоте

менять нельзя.

6.  После автоматического нивелирования на стене B

отобразится видимый крест из лазерных линий

(маркировка 2).

7.  Поставьте лазерный прибор непосредственно перед

стеной B. Направьте прибор LAX 400 тем же самым

выходным отверстием для вертикальной лазерной

линии на стену B.

8.  За счет вращения и регулировки высоты переместите

крест из лазерных линий точно на маркировку 2.

9.  Поверните прибор LAX 400 на 180° и направьте тем

же самым выходным отверстием для вертикальной

лазерной линии на стену A. Настройку по высоте

менять нельзя.

10. За счет вращения совместите крест из лазерных

линий точно с маркировочной линией маркировки 1.

11.  После автоматического нивелирования на стене A

отобразится видимый крест из лазерных линий

(маркировка 3).

12. Замерьте расстояние по вертикали между отметками

1 и 3.

Выполните эту проверку для двух вертикальных лазер-

ных линий!

II.

I.

S =  5 m

A

B

1

2

1

3

2

3

1

A

B A

B

1

A

1

2

A

B

II.

I.
