3. Рассчитываем длину гипотенузы прямоугольного треугольника
Три раза нажмите кнопку , на дисплее появится значок .
Нажмите кнопку , чтобы измерить длину стороны a.
Нажмите кнопку , чтобы измерить длину стороны b.
Устройство рассчитает длину гипотенузы c.

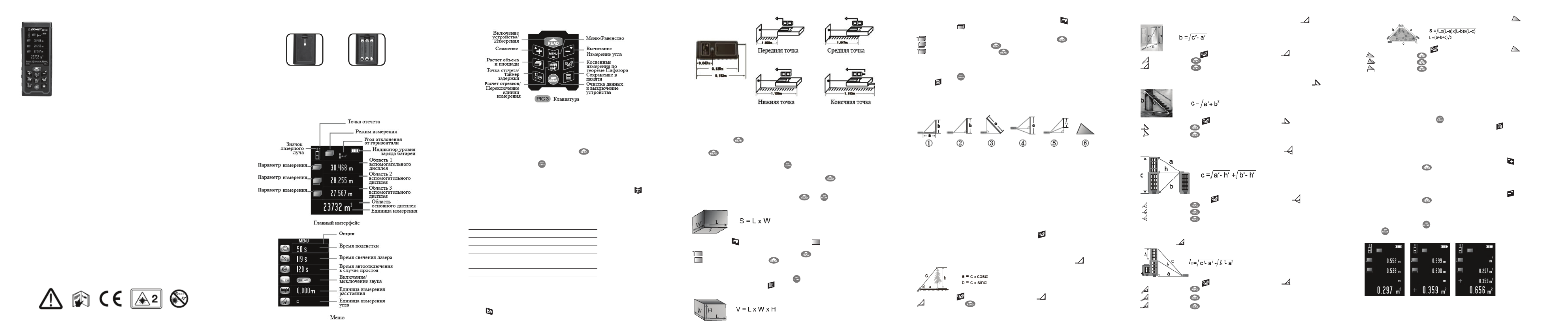

Лазерный дальномер
SNDWAY серии S
(SW-S50, SW-S70, SW-S100)
Руководство
пользователя
Меры безопасности
Установка батареек, дисплей и клавиатура
Перед использованием устройства внимательно ознакомьтесь с приведен
-
ными ниже мерами.
● Тщательно изучите содержащуюся в руководстве информацию. Ненадле
-
жащее выполнение указаний из данной инструкции может привести к
повреждению устройства или к травме, а также повлиять на результаты
измерений.
● Запрещается разбирать или самостоятельно ремонтировать устройство.
Запрещается вносить какие-либо изменения в лазерный излучатель или
иным образом изменять его работу. Храните устройство в недоступном для
детей месте и не допускайте его использования посторонними лицами.
● Необходимо избегать ударов и падений устройства.
● Следует избегать длительного попадания солнечных лучей на устройство,
а также эксплуатации устройства в условиях высокой температуры и
влажности.
● Недопустимо погружение устройства в воду и использование под пролив
-
ным дождем.
● Строго запрещается направлять лазерный луч в глаза и на иные части
тела, а также на отражающие поверхности.
● Из-за электромагнитного излучения и помех, создаваемых для других
устройств, не следует пользоваться дальномером в самолете или вблизи
медицинского оборудования. Запрещается использовать устройство во
взрывоопасных местах.
● Утилизировать элементы питания и дальномер нужно отдельно от
бытовых отходов согласно местным правилам и законам.
● По любым вопросам и проблемам по устройству необходимо обращаться
к продавцу.
Включение и базовые настройки
Включение/выключение
В выключенном состоянии нажмите кнопку для начала выполнения
измерений. Чтобы выключить устройство, находящееся в рабочем
состоянии, нажмите кнопку и удерживайте ее нажатой в течение 3-х
секунд. После 150 секунд простоя устройство автоматически отключается
(время простоя задается пользователем в меню, см. MENU/Setting part).
Настройка единиц измерения
Для переключения единиц и точности измерения используют кнопку . По
умолчанию используется единица измерения 0,000 м. Для выбора доступно
8 вариантов:
Единицы измерения:
Расстояние, площадь, объем и косвенные
измерения по теореме Пифагора
Измерение расстояния: одиночное
Нажмите кнопку в режиме измерения, лазер активируется и фокусиру
-
ется на цели. Для однократного измерения расстояния повторно нажмите
кнопку . Полученный результат отображается в основной области экрана.
Последние три записи отображаются во вспомогательной области. Чтобы
очистить историю, нажмите на кнопку .
Непрерывное измерение расстояния
В режиме измерения нажмите и удерживайте кнопку для перехода в
указанный режим. Максимальный и минимальный результат измерений
отображается во вспомогательной области экрана, а текущий – в основной.
Для выхода из режима используется кнопка или .
Измерение площади
Косвенные измерения по теореме Пифагора
Существует 6 способов измерения треугольника:
1. Рассчитывается длина двух сторон (a,b), для чего измеряется гипотенуза
и угол.
2. Рассчитывается длина стороны (b), для чего измеряется гипотенуза и
вторая сторона в прямоугольном треугольнике.
3. Рассчитывается длина гипотенузы (с), для чего измеряются стороны
прямоугольного треугольника.
4. Рассчитывается длина третьей стороны (с), для чего измеряются две
стороны и высота.
5. Рассчитывается длина выделенной на рисунке части стороны, для чего
измеряется гипотенуза, вспомогательная линия и базовая сторона прямоу
-
гольного треугольника.
6. Рассчитывается площадь неправильного треугольника, для чего измеря
-
ются длины трех его сторон.
Способ измерения выбирается с помощью кнопки .
При проведении измерений по теореме Пифагора необходимо строго
соблюдать все приведенные ниже инструкции.
1. Рассчитываем две стороны прямоугольного треугольника
Нажмите кнопку , на дисплее появится значок .
Нажмите кнопку , чтобы вычислить длину гипотенузы и угол наклона.
После окончания измерений результат в виде длин сторон b и a отобразится
на дисплее.
2. Рассчитываем одну сторону прямоугольного треугольника
Дважды нажмите кнопку , на дисплее появится значок .
Нажмите кнопку , чтобы измерить длину гипотенузы c.
Нажмите кнопку , чтобы измерить длину стороны a.
Устройство рассчитает длину стороны b.
Нажмите кнопку . На дисплее появится значок .
Для измерения площади необходимо выполнить следующие действия:
Чтобы измерить длину, нажмите кнопку .
Повторно нажмите кнопку для измерения ширины.
Устройство рассчитывает и отображает результат в основной области
экрана. Чтобы удалить последний результат и при необходимости провести
повторные измерения, нажмите кнопку . Для сохранения результата
нажмите и удерживайте кнопку .
Измерение объема
Для перехода в указанный режим дважды нажмите кнопку . На дисплее
появится значок .
Для измерения объема необходимо выполнить следующие действия:
Чтобы измерить первую сторону (H), нажмите кнопку .
Повторно нажмите кнопку для измерения второй стороны (L).
В третий раз нажмите кнопку для измерения третьей стороны (W).
Измерения необходимо проводить только в указанном порядке. Устройство
рассчитывает объем после измерения третьей стороны. Чтобы удалить
последний результат и при необходимости провести повторные измерения,
нажмите кнопку . Для сохранения результата нажмите и удерживайте
кнопку .
Настройка точки отсчета
Для устройства можно задать одну из четырех точек отсчета. По умолчанию
используется нижняя точка отсчета. Чтобы выбрать точку отсчета, нажмите
кнопку
● Снимите крышку, расположенную на обратной стороне дальномера, и,
соблюдая полярность, установите элементы питания. Закройте крышку
батарейного отсека.
● Рекомендуется использовать никель-металлгидридный аккумулятор типа
ААА с напряжением 1,2 вольта и емкостью 800 мА/ч. В комплект входит
USB-кабель для зарядки. При низком уровне заряда батареи можно подклю
-
чить дальномер к зарядному устройству через разъем Micro USB.
Установка и замена батареек
Дисплей
Клавиатура
Длина
0,000 м
0,00 м
0,00 фута
0,0 дюйма
0 1/32 дюйма
0'00'1/32
0,000
✳
0,00
✳
Площадь
0,000 м
²
0,00 м
²
0,00 фута
²
0,00 фута
²
0,00 фута
²
0,00 фута
²
0,000
✳
²
0,00
✳
²
Объем
0,000 м
³
0,00 м
³
0,00 фута
³
0,00 фута
³
0,00 фута
³
0,00 фута
³
0,000
✳
³
0,00
✳
³
4. Рассчитываем длину третьей стороны треугольника
Четыре раза нажмите кнопку , на дисплее появится значок .
Нажмите кнопку , чтобы измерить длину стороны a.
Нажмите кнопку , чтобы измерить длину отрезка h.
Нажмите кнопку , чтобы измерить длину стороны b.
Устройство рассчитает длину третьей стороны c.
5. Рассчитываем длину выделенной на рисунке части стороны
l2
в
треугольнике
Пять раз нажмите кнопку , на дисплее появится значок .
Нажмите кнопку , чтобы измерить длину гипотенузы c.
Нажмите кнопку , чтобы измерить длину вспомогательной линии
l
1
.
Нажмите кнопку , чтобы измерить длину стороны a.
Устройство рассчитает длину выделенной линии
l
2
.
6. Рассчитываем площадь неправильного треугольника
Шесть раз нажмите кнопку , на дисплее появится значок .
Нажмите кнопку , чтобы измерить длину первой стороны a.
Нажмите кнопку , чтобы измерить длину второй стороны b.
Нажмите кнопку , чтобы измерить длину третьей стороны c.
После окончания измерений на дисплее отобразится результат – площадь S.
Внимание: Если во время проведения измерений на дисплее устройства
появляется сообщение "ERR 5", это говорит о том, что предыдущие измере
-
ния не подходят под правило треугольника. Например, гипотенуза короче
одной из сторон. В этом случае необходимо провести повторные измерения.
Если во время предыдущих измерений были получены неправильные
результаты, нажмите кнопку и проведите повторные измерения. Для
сохранения результата нажмите и удерживайте кнопку .
Вычисления
Сложение расстояний
Шаг 1:
После получения первого значения нажмите кнопку .
Шаг 2:
Нажмите кнопку , чтобы получить второй результат.
В основной области дисплея отобразится сумма этих двух значений. Чтобы
продолжить сложение, повторите шаги 1 и 2.
Вычитание расстояний
Шаг 1:
После получения первого значения нажмите кнопку .
Шаг 2:
Нажмите кнопку , чтобы получить второй результат.
В основной области дисплея отобразится разность этих двух значений.
Чтобы продолжить вычитание, повторите шаги 1 и 2.
Внимание:
Во время сложения и вычитания можно отменить предыдущее
действие, нажав кнопку . Для выхода из режима дважды нажмите
кнопку .
Сложение и вычитание площадей
Рисунок 4
Первая площадь
Рисунок 5
Вторая площадь
Рисунок 6
Сумма
Характеристики
