ПОВЕРКА ТОЧНОСТИ ЛАЗЕРНОГО ПОСТРОИТЕЛЯ ПЛОСКОСТЕЙ

Установите

лазерный инструмент точно посередине между двух стен,

находящихся  приблизительно  на  расстоянии  5м  друг  от  друга.  Включите

устройство.  Отметьте

на  стене  точку,  указанную  лазерным  крестом.

Поверните

лазерный  инструмент  на  180

градусов

и  снова  отметьте

точку,

указанную

лазерным крестом.

Установите

лазерный  построитель  плоскостей  на  расстоянии  0,5

-

0,7м от стены и нанесите, как указано выше, те же отметки. Если разности

{а1

-

а2}  и  {b1

-

b2}  не  отличаются  друг  от  друга  более  чем  на  величину

„точность”,  заявленную  в  технических

характеристиках,  точность  Вашего

лазерного построителя в допустимых пределах.

Пример:  при

проведении  проверки  лазерного  построителя

плоскостей,  разница:  {а1

-

а2}  =  6

мм  и  {b1

-

b2}  =  7  мм.  Таким

образом,

полученная погрешность

прибора: {b1

-

b2}

-

{а1

-

а2} =

7-6

=

1

мм. Теперь Вы

можете  сравнить  полученную  погрешность,  с  величиной  погрешности,

заданной производителем.

Если  точность  лазерного  построителя  не  соответствует  заявленной,

необходимо обратиться в авторизованный

сервисный центр.

Проверка точности горизонтального луча (изгиб плоскости)

Установите

лазерный  построитель  плоскости  на  расстоянии

приблизительно  5м  от  стены  и  нанесите

на  стене  точку,  указанную

лазерным  крестом

(М).  Поверните

лазерный  построитель  так,  чтобы

сместить  луч  приблизительно  на  2,5м  влево

(В)

и  проверить,  чтобы

горизонтальная линия находилась в пределах значения „точность”

(Е)

(см.

характеристики)  на  той  же  высоте,  что  и  нанесенная  отметка,  указанная

лазерным  крестом.  Повторите  эти  же  действия,  смещая  лазерный

инструмент вправо

(А).

Внимание: ось вращения при проверке точности не

смещайте.

5m

2.5m

B

M

A

e

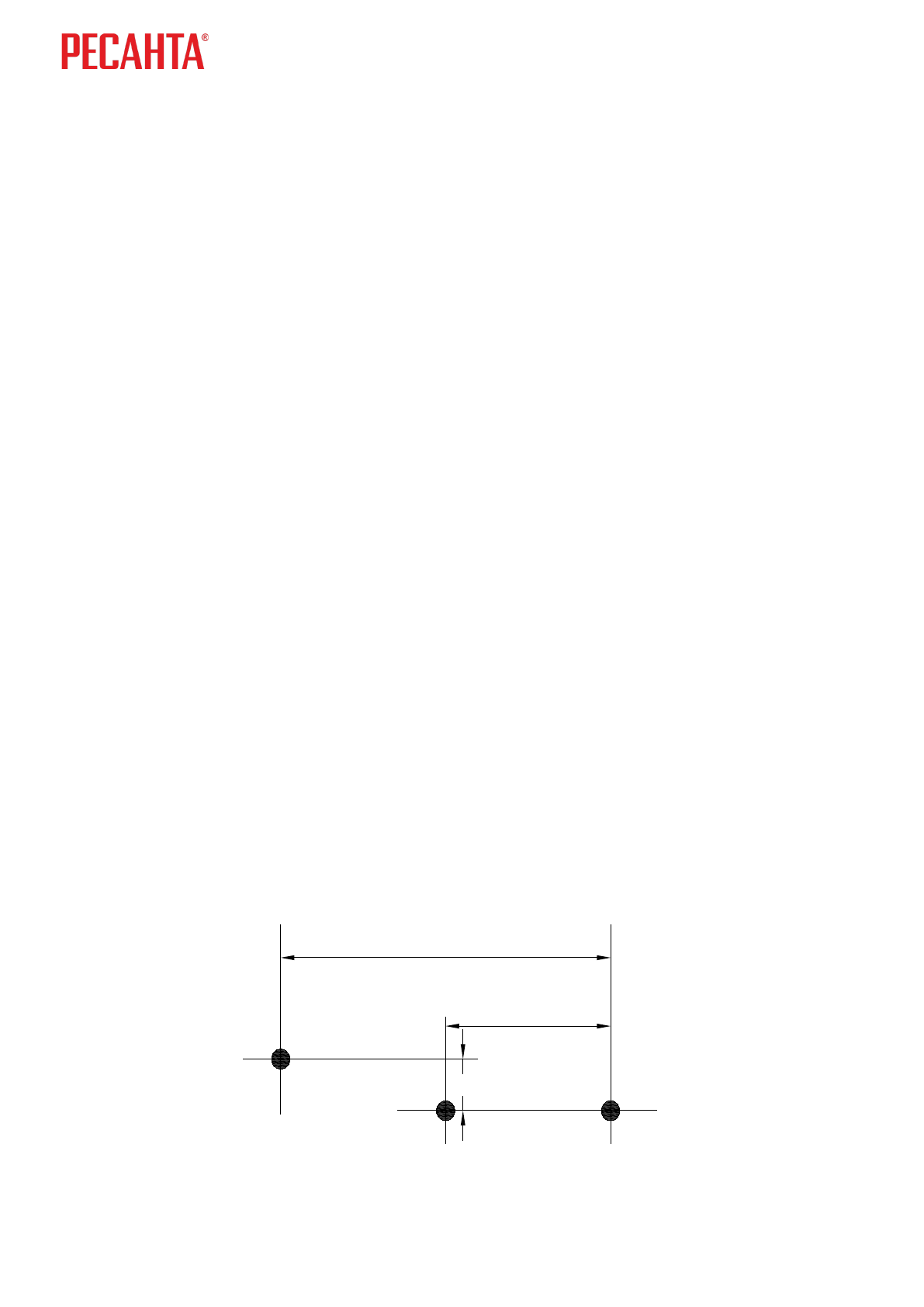

Рис.5 Проверка точности горизонтального луча
