Master Professional MAS838 - Инструкция по эксплуатации - Страница 2

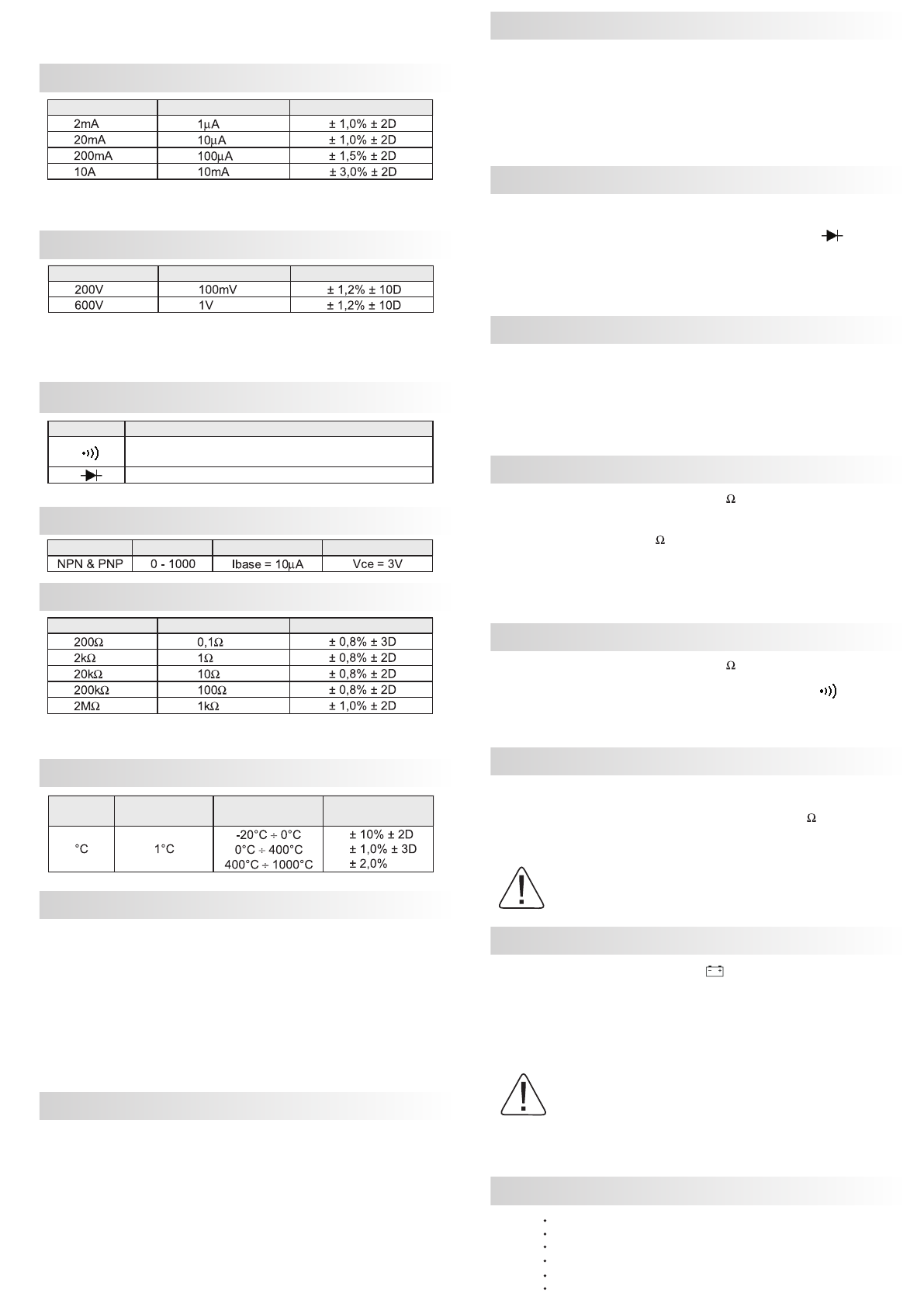

Защита  от  перегрузки:  250В  эфф.  для  диапазона  200mV  и  600В
пост./перем. эфф. для всех остальных диапазонов.

ПОСТОЯННЫЙ ТОК

Защита  от  перегрузки:

  плавкий  предохранитель  200mA/250V.

(Диапазон 10A не защищен от перегрузки)

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

ДИОДНЫЙ ТЕСТ И ПРОЗВОНКА СОЕДИНЕНИЙ
(кроме MAS830B)

Защита от перегрузки:

 250В пост./перем. эфф.

ТРАНЗИСТОРНЫЙ ТЕСТ (0-1000)

СОПРОТИВЛЕНИЕ

Максимальное напряжение разомкнутой цепи:

 3,2В.

Защита от перегрузки:

 250В пост./перем. эфф.

ТЕМПЕРАТУРА (MAS838)

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ

1. Соедините красный щуп с гнездом "V.W.mA", а черный щуп с гнездом
"COM".
2.Поворотным  перек лючателем  выберите  желаемый  предел
измерения постоянного напряжения DCV. Если величина напряжения
заранее  не  известна,  установите  переключатель  пределов  в
положение  максимального  напряжения,  а  затем,  переключая  на
меньшие пределы, добейтесь требуемой точности измерения.
3. Подсоедините щупы к исследуемой схеме.
4 . П р оч т и те   н а   д и с п л е е   п о к аз а н и я   вел и ч и н ы   и   п ол я р н о с т и
исследуемого напряжения.

ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА

1. Соедините красный щуп с гнездом "V.W.mA", а черный щуп с гнездом
"COM". (Для измерения тока от 200мА до 10А переставьте красный щуп
в гнездо "10A".)
2 . П о во р от н ы м  п е р е к л юч ател е м  в ы бе р и те  ж ел а е м ы й  п р ед ел
измерения постоянного ток а DCA.
3.Разомкните  исследуемую  цепь  и  подсоедините  щупы  прибора
последовательно со схемой.
4 . П р оч т и те   н а   д и с п л е е   п о к аз а н и я   вел и ч и н ы   и   п ол я р н о с т и
исследуемого тока.

Защита от перегрузки:

 600В пост./перем. эфф.

Частота:

 40Гц - 400Гц.

Измерение:

 измерение среднего значения, равного

среднеквадратичному значению для синусоидальных сигналов.

Диапозон

Разрешение

Точность

Диапозон

Разрешение

Точность

Диапозон

Описание

При сопротивлении проверяемой цепи менее1,5Ком
звучит сигнал зуммера

Показывает прямое падение напряжения на диоде

Функция

Диапозон

Тестовый ток

Тест. напряж.

Разрешение

Точность

Диапозон

Функция Разрешающая

способность

Диапазон

измерения

Точность

ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

1. Соедините красный щуп с гнездом "V.W.mA", а черный щуп с гнездом
"COM".
2.Поворотным  перек лючателем  выберите  желаемый  предел
измерения переменного напряжения ACV.
3. Подсоедините щупы к исследуемой схеме.
4 . П р оч т и те   н а   д и с п л е е   п о к аз а н и я   вел и ч и н ы   и с с л ед уе м о го
напряжения.

ДИОДНЫЙ ТЕСТ

1. Соедините красный щуп с гнездом "V.W.mA", а черный щуп с гнездом
"COM" (Полярность красного щупа положительная).
2. Установите поворотный переключатель в положение
3.Подключите  красный  щуп  к  аноду,  а  черный  щуп  к  катоду
исследуемого  диода.  Дисплей  покажет  приблизительно  падение
напряжение  на  диоде  при  протекании  через  него  прямого  тока.  При
обратном подключении щупов к диоду дисплей покажет

"1"

.

ТРАНЗИСТОРНЫЙ ТЕСТ

1. Установите поворотный переключатель в положение "hFE".

2.Определите  тип  проводимости  транзистора  и  расположение

выводов  коллектора,  базы  и  эмиттера.  Установите  выводы  в
соответствующие гнезда hFE прибора.

3.Прочтите  на  дисплее  величину  hFE  при  токе  базы  10mA  и

напряжении коллектор-эмиттер Vce равном 3В.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

1. Соедините красный щуп с гнездом "V.   .mA", а черный щуп с гнездом
"COM" (Полярность красного щупа положительная).
2.  Поворотным  переключателем  выберите  желаемый  предел
измерения сопротивления     .
3.  Подсоедините  щупы  к  исследуемому  сопротивлению  и  прочтите
показания на дисплее.
4.  Если  измеряемое  сопротивление  установлено  в  схеме,  перед
проведением измерений выключите питание и разрядите все ёмкости
схемы.

ПРОЗВОНКА СОЕДИНЕНИЙ (MAS830, MAS838)

1. Соедините красный щуп с гнездом "V.   .mA", а черный щуп с гнездом
"COM".
2. Установите поворотный переключатель в положение
3. Подсоедините щупы к двум точкам исследуемой схемы. Если между
точками существует электрический контакт, раздастся звуковой сигнал.

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ (MAS838)

1. Установите поворотный переключатель в положение °C. Прочитайте
на дисплее показания температуры.
2. Соедините красный щуп термопары с гнездом " V.   .mA", а чёрный
щуп термопары с гнездом "COM".
3. Прочитайте показания температуры для термопары.

ВНИМАНИЕ:  Во  избежание  поражения  электрическим
током выньте термопару из гнезд перед проведением
других измерений.

ЗАМЕНА БАТАРЕИ И ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ

Если  на  дисплее  возник  символ  "        ",  это  указывает,  что  батарея
нуждается в замене.
Предохранитель редко нуждается в замене и перегорает почти всегда в
результате ошибки пользователя.
Для  замены  батареи  и  предохранителя  (200mA/250V)  открутите  2
винта на задней крышке прибора. Выньте старый элемент и поставьте
новый. Соблюдайте полярность включения батареи.

ВНИМАНИЕ!
Перед  тем,  как  открыть  заднюю  крышку  прибора,
убедитесь,  что  щупы  отсоединены  от  исследуемой
схемы.  Закройте  крышку  и  закрутите  винты  перед
да льнейшей  работой  во  избеж ание  поражением

электрическим током.

ПРИНАДЛЕЖНОСТИ

Инструкция по работе
Комплект измерительных щупов
Упаковка
Батарея 9В
Термопара "К"-типа
Холстер (дополнительно)
