Mastech MS8211D - Инструкция по эксплуатации

Цифровой мультиметр

MS8211 (Квт)

инструкция по эксплуатации

ИнформацИя по безопасностИ
Прибор разработан и изготовлен в строгом соответствии
со стандартами безопасности IEC61010, и соответствует
стандартам безопасности двойной изоляции, а также
600V CAT III, уровень загрязнения окружающей среды
2-го уровня.
используйте прибор строго следуя инструкции, в против-
ном случае, функция защиты, обеспечиваемая прибором,
может выйти из строя.

сИмВоЛЫ безопасностИ

важная информация по безопасности,
см. инструкцию
возможно наличие высокого напряжения

Заземление

Двойная изоляция

Предохранитель, может быть заменен аналогич-
ным, с параметрами, указанными в настоящей
инструкции

УХоД за прИбором
•  Перед снятием крышки прибора отсоедините щупы от

исследуемой схемы.

•  Для надежной защиты прибора от короткого замыкания

используйте только быстроплавкие предохранители:
250 мА/250 в.

•  Никогда не работайте с прибором со снятой задней

крышкой.

•  Не используйте абразивы и растворители. Для чистки

применяйте мягкую ткань и неагрессивные моющие
средства.

теХнИКа безопасноЙ ЭКспЛУатацИИ
•  Перед началом использования прибора прочитайте

«инструкции по технике безопасности», в противном
случае, функция защиты, обеспечиваемая прибором
может выйти из строя.

•  Проверьте внешний корпус прибора перед использова-

нием, на наличие трещин и повреждений пластмассо-
вых деталей. внимательно проверьте изоляцию вокруг
входных клемм.

•  если прибор работает ненадлежащим образом или был

поврежден, не используйте его.

•  Будьте особенно аккуратны при работе с постоянным

напряжением выше 60 в и переменным напряжением
со среднеквадратичным значением выше 30 в.

•  Прибор должен использоваться в соответствии с ука-

занной категорией (диапазоном) измерения напряже-
ния или номинального тока.

•  При индикации низкого заряда батареи незамедли-

тельно смените батарею, во избежание возникновения
ошибок в измерениях.

•  используйте прибор в соответствии с местными и

национальными нормами безопасности. используйте
средства индивидуальной защиты (например, специ-
альные резиновые перчатки, маски, огнезащитная
одежда и т.д), чтобы предотвратить повреждения от
удара электрическим током.

•  измеряемое входное напряжение не должно превы-

шать предельные значения защиты от перегрузки
мультиметра.

•  Перед началом использования мультиметра для из-

мерения напряжения, всегда проверяйте его на цепи
с известным напряжением чтобы убедиться в том, что
прибор работает правильно.

•  Не используйте и не храните прибор под прямым

солнечным светом, а также в местах с повышенной
температурой или влажностью.

•  Проверяйте на наличие каких-либо повреждений, при-

знаков износа изоляционного слоя щупов мультиметра.

•  При начале измерений при проведении измерения,

сначала подключитесь к нулевой линии или заземлен-
ной линии, и только после этого можете подключать-
ся к цепи под напряжением. При отключении после
окончания измерения, следует сначала отсоединиться
от обследуемой цепи, находящейся под напряжением,
затем от нулевой или заземленной линии.

•  При выполнении измерений, держите пальцы за за-

щитными приспособлениями на измерительных щупах.

•  Не допускается снятие задней крышки прибора при

включенном электропитании, а также при наличии
соединения с обследуемой цепью, находящейся под
напряжением.

•  Не используйте измерительные провода, щупы или

другие аксессуары, не входящие в комплект поставки
и не соответствующие требованиям категории CAT III.
Допускается замена проводов и аксессуаров только
той же модели или с такими же электрическими харак-
теристиками.

обЩее опИсанИе
Данный прибор представляет собой цифровой мульти-
метр. он имеет стабильную производительность, высокую
точность, низкое энергопотребление, удобную структур-
ную компановку.

Безопасный и надежный, он является идеальным измери-
тельным прибором для большинства пользователей.
Прибор может измерять: напряжение постоянного тока,
напряжение переменного тока, постоянный ток, перемен-
ный ток ,сопротивление; осуществлять проверку диодов и
прозвонку электрических цепей . функция бесконтактного
обнаружения напряжения своевременно напоминает
пользователю о соблюдении техники безопасности и по-
зволяет использовать прибор более уверенно.
Данное руководство включает в себя соответствующую
информацию и предупреждения по технике безопасности,
внимательно изучите содержание перед началом ис-
пользования мультиметра и строго соблюдайте все меры
предосторожности.

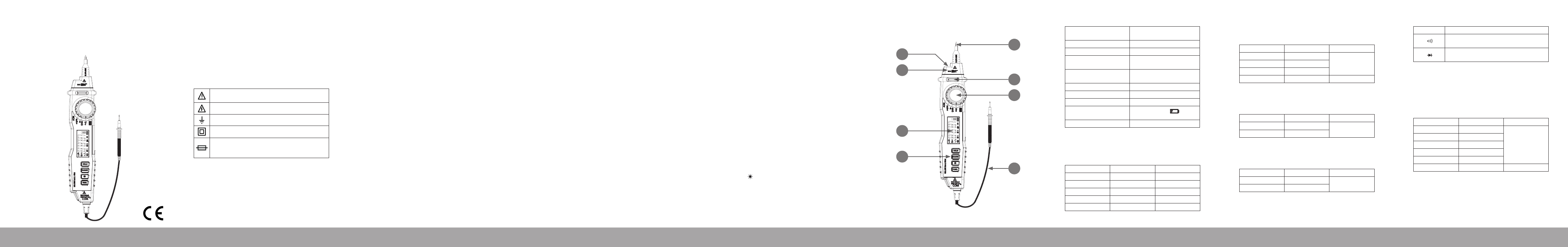

переДняя панеЛЬ
1.  Встроенный щуп (красный)
2.  Диодная лампочка. Для освещения зоны работы.
3.  зона бесконтактного определения напряжения
4.  Индикатор для бесконтактного определения на-

пряжения

5.  поворотный переключатель режимов
6.  Жидкокристаллический дисплей
7.  Кнопка «HOLD». Кнопка фиксации данных.

Кнопка «RANGE». Кнопка выбора диапазона.
Кнопка «

». Кнопка подсветки дисплея и включе-

ния диодной лампочки. Для активизации подсветки
нажмите и удерживайте кнопку в течение 2 секунд; для
отключения - еще раз нажмите кнопку и удерживайте.
Кнопка «FUNC». выбор функций прибора. Данная
кнопка позволяет выбрать необходимый режим изме-
рений, а также пределы проводимых измерений.

8.  Выносной щуп (черный)

ПереДНяя ПАНель

обЩИе ХараКтерИстИКИ

максимальное допусти-
мое напряжение

600 в по CAT III категории
безопасности

Плавкий предохранитель

250 мА/600 в

Питание

2 батареи 1,5 в, AAA

Дисплей

жидкокристаллический с
диагональю 3 1/2’’

индикация перегрузки

на дисплее отображается
символ «OL»

индикация полярности

«-» при отриц. полярности

рабочая температура

0°С - 40°С

температура хранения

-10°С - 60°С

индикация разряда
батареи

на дисплее знак

размеры

225 мм Х 38 мм Х 26 мм

ИзмерИтеЛЬнЫе ХараКтерИстИКИ
Приведены характеристики в интервале температур 18-
28°C , при относительной влажности не более 80%.

постоянное напряЖенИе

Диапазон

разрешение

точность

200 мв

0,1 мв

±0,5% ± 3D

*

2 в

0,001 в

±0,5% ± 3D

20 в

0,01 в

±0,5% ± 3D

200 в

0,1 в

±0,5% ± 3D

600 в

1 в

±0,8% ± 5D

*D - единица младшего разряда

01

02

03

04

05

07

06

08

1

5

8

4

3

2

6

7

входной импеданс: 10 мом
максимальное допустимое напряжение: 600 в

переменное напряЖенИе

Диапазон

разрешение

точность

2 в

0,001 в

±0,8% ± 3D

20 в

0,01 в

200 в

0,1 в

600 в

1 в

±1,0% ± 5D

входной импеданс: 10 мом
максимальное допустимое напряжение: 600 в

постояннЫЙ тоК

Диапазон

разрешение

точность

20 мА

0,01 мА

±1,8% ± 5D

200 мА

0,1 мА

Защита от перегрузки: плавкий предохранитель
FF250мА/600в

переменнЫЙ тоК

Диапазон

разрешение

точность

20 мА

0,01 мА

±2,0% ± 5D

200 мА

0,1 мА

Защита от перегрузки: плавкий предохранитель
FF250мА/600в

ДИоДнЫЙ тест И прозВонКа цепИ

функция

описание

При сопротивлении проверяемой цепи не
более 50 ом звучит сигнал зуммера

Показывает прямое падение напряжения
на диоде в пределах измерения 1 в

Прямой ток: около 1 мА
обратное напряжение: около 2,8 в
отображается приблизительное падение напряжения на
диоде в режиме прямого тока
Защита от перегрузки: Постоянное или переменное на-
пряжение до 600 в

сопротИВЛенИе

Диапазон

разрешение

точность

200 ом

0,1 ом

±1,0% ± 3D

2 ком

0,001 ком

20 ком

0,01 ком

200 ком

0,1 ком

2 мом

0,001 мом

20 мом

0,01 мом

±1,2% ± 15D

Защита от перегрузки: максимум DC (постоянный ток) или
AC ( переменный ток)  - до 600 в
