PC Application Software

Анализ

данных

15

Вкладка

Harmonics (

Гармоники

)

Гармоники

представляют

собой

периодические

искажения

синусоидальных

колебаний

напряжения

,

тока

или

мощности

.

Каждый

колебательный

сигнал

может

рассматриваться

как

комбинация

синусоидальных

волн

различной

частоты

и

амплитуды

.

Гармоники

часто

возникают

в

результате

действия

нелинейных

нагрузок

,

таких

как

источники

питания

постоянного

тока

в

компьютерах

и

другие

регулируемые

электромашинные

приводы

.

Избыточные

гармоники

могут

приводить

к

перегреву

трансформаторов

,

проводников

или

к

повреждению

другого

оборудования

.

Вкладка

Harmonics (

Гармоники

)

предлагает

два

варианта

отображения

:

гистограмма

и

временная

эволюция

.

Временная

эволюция

представляет

собой


гармонических

данных

в

зависимости

от

времени

.

Гистограмма

представляет

собой


данных

в

виде

столбчатой

диаграммы

,

где

%

от

основной

гармоники

(50

или

60

Гц

)

откладывается

на

оси

Y (

вертикальная

ось

),

а

порядок

гармоники

—

на

оси

X

(

горизонтальная

ось

),

как

показано

на

рисунке

7.

Эта

вкладка

отображается

,

только

если

вами

получены

соответствующие

гармонические

данные

.

В

приборе

430

серии

II

также

есть

возможность

записи

и

построения

графика

фазового

сдвига

гармоник

с

течением

времени

.

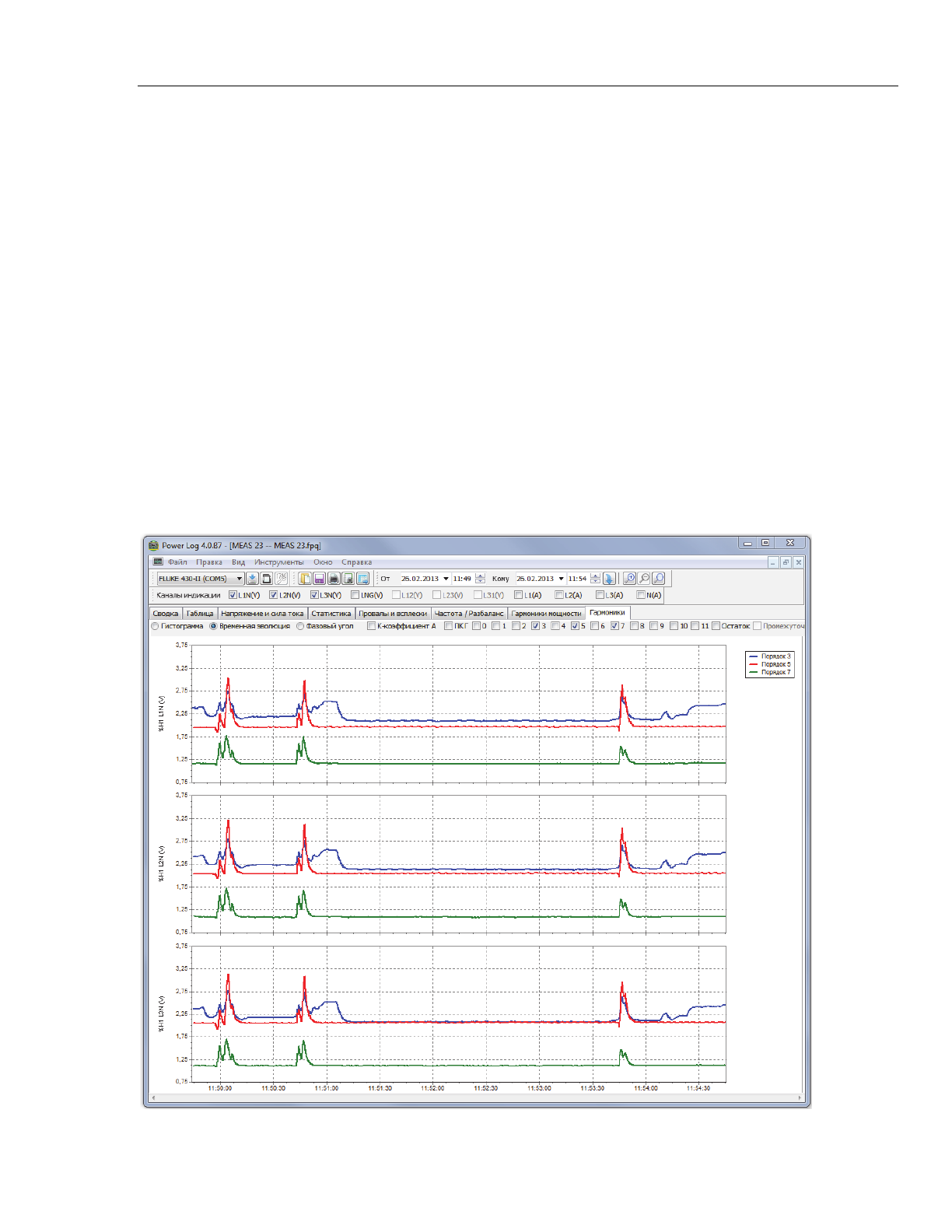

Рисунок

7.

Временная

эволюция

гармоник

для

выбранных

каналов
