mA Calibrator

Имитация

трансмиттера

7

Имитация

трансмиттера

При

имитации

работы

трансмиттера

Калибратор

регулирует

токовый

контур

до

известного

значения

,

выбранного

вами

.

Должно

быть

доступно

питание

контура

от

 12

до

 28

В

.

Подключите

измерительные

провода

,

как

показано

ниже

.

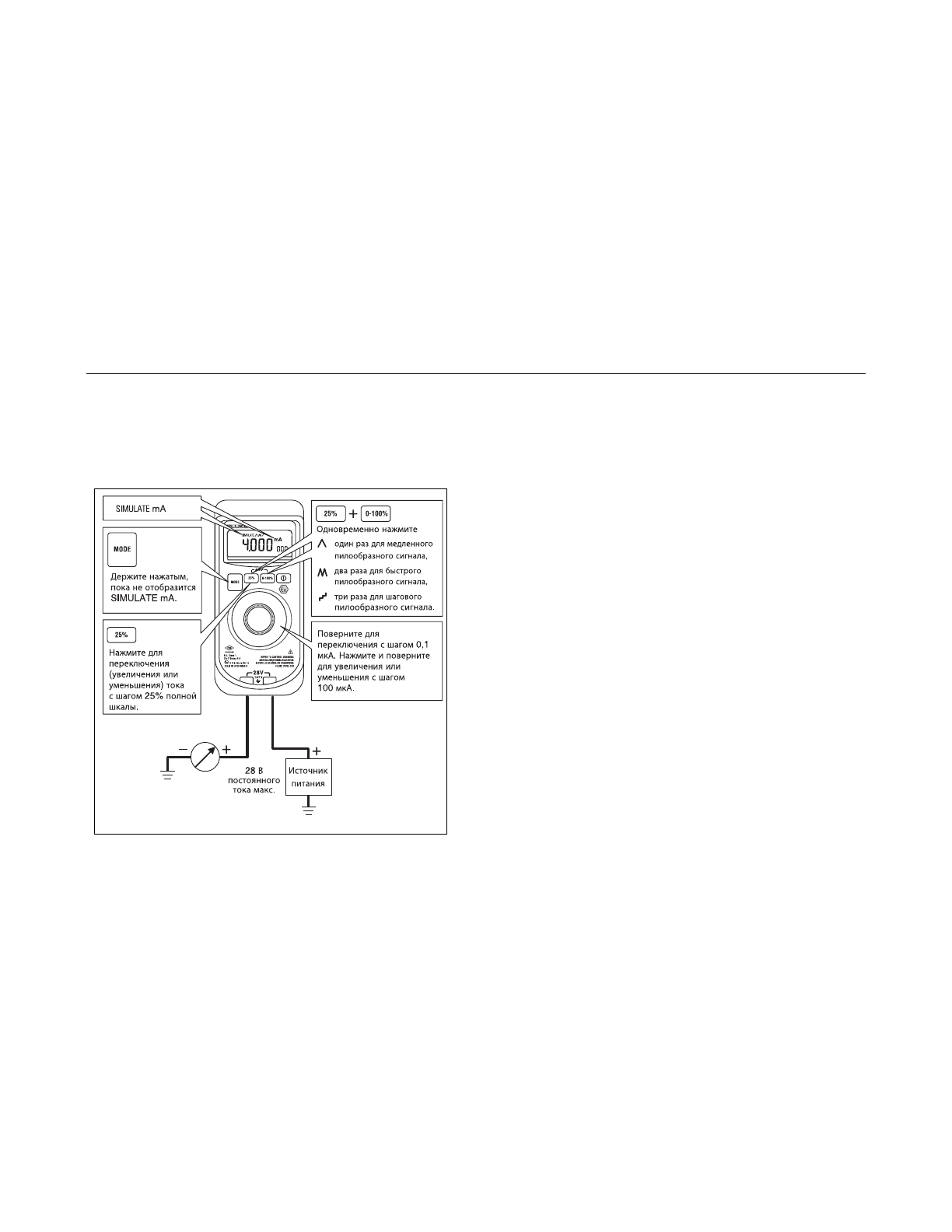

707Ex

mA CALIBRATOR

COM

+

gbh05F.EPS

Подача

автоматического

пилообразного

сигнала

 Auto

Ramping

и

выходной

сигнал

в

мА

Подача

автоматического

пилообразного

сигнала

 Auto

Ramping

постоянно

подает

изменяющийся

ток

от

Калибратора

в

пассивный

 (

моделирование

)

или

активный

(

имитация

)

контур

.

Руки

должны

оставаться

свободными

для

тестирования

выходного

сигнала

трансмиттера

.

Для

входа

в

режим

автоматического

пилообразного

сигнала

 Auto Ramp

и

выбора

формы

пилообразного

сигнала

нажмите

одновременно

B

 +

C

.

Калибратор

подает

или

контролирует

постоянно

повторяющийся

пилообразный

сигнал

в

мА

с

током

 0-20

мА

или

 4-20

мА

с

одним

из

трех

типов

пилообразного

сигнала

:

Медленный

 (

e

)–

плавный

пилообразный

сигнал

от

 0 %

до

 100 %

и

до

 0 %

за

 40

сек

.

Быстрый

 (

g

) –

плавный

пилообразный

сигнал

от

 0 %

до

100 %

и

до

 0 %

за

 15

сек

.

Шаговый

 (

f

)–

ступенчатый

пилообразный

сигнал

от

 0 %

до

 100 %

и

до

 0 %

с

шагом

 25%

с

паузой

 5

сек

на

каждом

шаге

.

Для

выхода

нажмите

на

любую

кнопку

или

выключите

Калибратор

.
