Входные

разъемы

Входные

разъемы

6

6-3

Прежде

всего

,

установите

токоизмерительные

клещи

на

провода

фазы

 A (L1), B

(L2), C (L3)

и

 N (

нейтраль

).

Для

простоты

соблюдения

полярности

сигнала

на

клещах

предусмотрена

указательная

стрелка

.

Затем

,

подключите

датчики

напряжения

:

начните

с

заземления

,

затем

в

следующей

последовательности

 - N, A (L1), B (L2)

и

 C (L3).

Для

получения

правильных

результатов

измерения

обязательно

подключайте

вход

заземления

.

Обязательно

дважды

проверьте

соединения

.

Убедитесь

в

том

,

что

токоизмерительные

клещи

закреплены

и

полностью

замкнуты

на

проводах

.

Для

измерений

однофазной

сети

,

используйте

токовые

входы

 A (L1)

и

входы

напряжения

 "

заземление

", N (

нейтраль

)

и

фаза

 A (L1).

A (L1)

является

эталонной

фазой

для

всех

измерений

.

Перед

тем

как

начать

любые

измерения

,

настройте

анализатор

на

сетевое

напряжение

,

частоту

и

конфигурацию

проводки

,

применяемые

в

системе

электроснабжения

,

на

которой

будут

проводиться

измерения

.

Порядок

действий

описан

в

главе

 24 "

Общие

установочные

настройки

".

Дисплей

Волна

и

Фазор

осциллографа

полезно

использовать

для

проверки

правильности

подключения

проводов

датчиков

напряжения

и

токоизмерительных

клещей

.

На

векторной

диаграмме

при

этом

должны

появиться

одна

за

другой

величины

напряжения

и

тока

по

фазам

 A (L1), B (L2)

и

 C (L3),

при

условии

их

обследования

по

часовой

стрелке

,

как

показано

на

примере

 (

см

.

Рис

. 6-3).

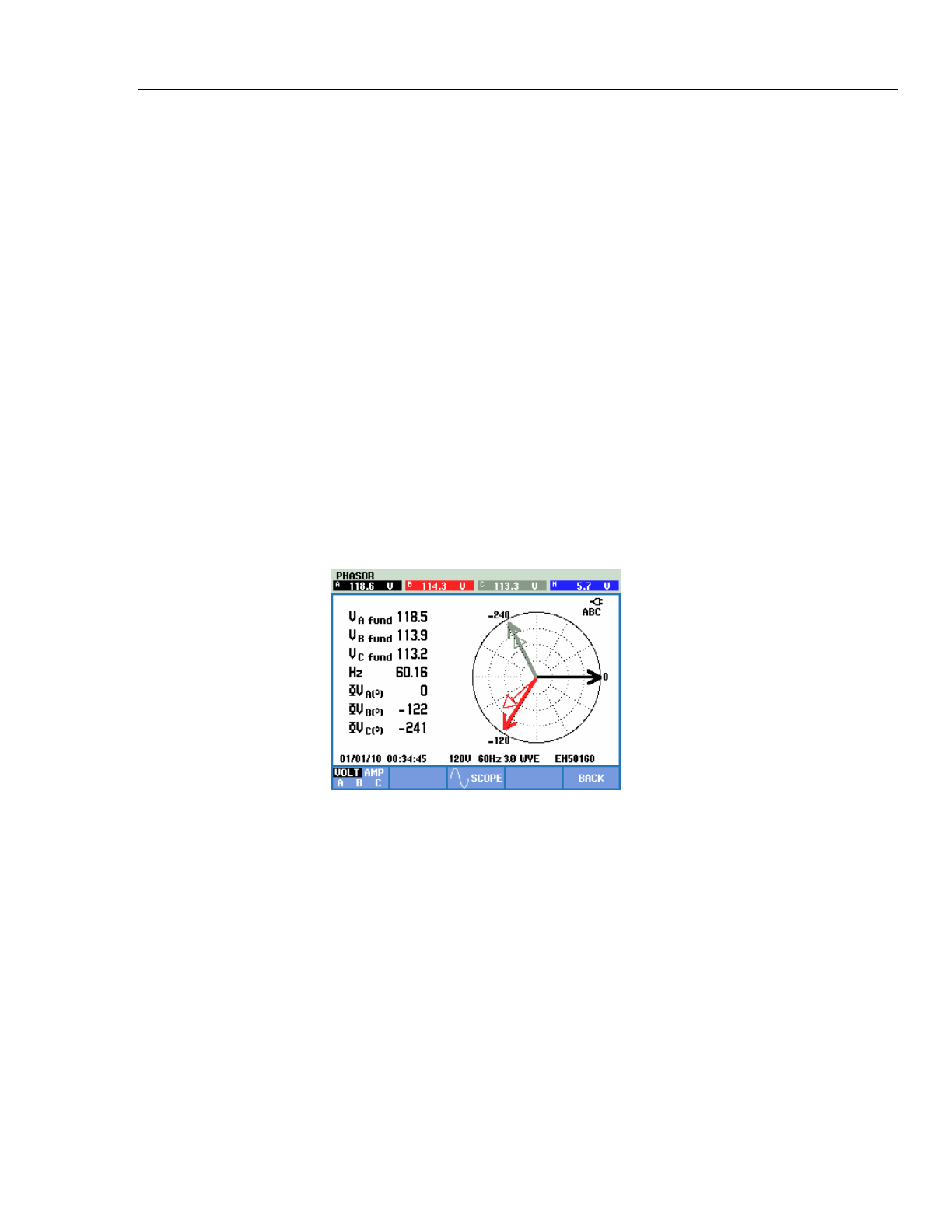

Рис

. 6-3

Векторная

диаграмма

для

правильно

подключенного

анализатора
