Монитор

 -

Контроль

качества

электроэнергии

Экран

гистограммы

16

16-9

Экран

гистограммы

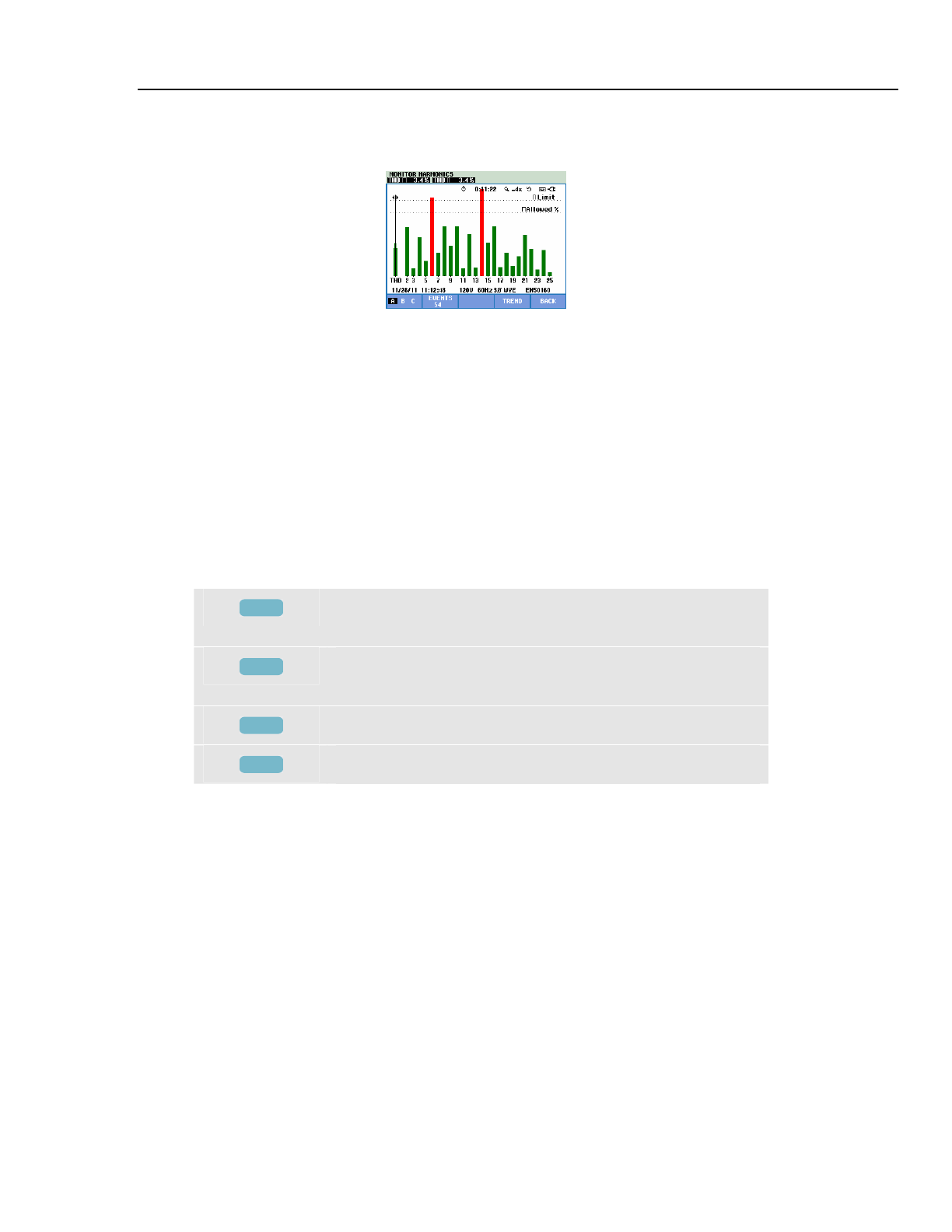

Рис

. 16-4

Экран

гистограмм

На

главном

экране

монитора

системы

отображается

самая

сильная

гармоника

для

каждой

из

трех

фаз

.

С

помощью

функциональной

клавиши

 F2

выводится

экран

с

гистограммами

,

показывающими

процент

времени

,

проведенный

каждой

фазой

в

диапазоне

установленных

предельных

значений

для

 25

гармоник

и

Суммарного

коэффициента

искажений

 (THD).

Каждая

гистограмма

имеет

широкое

основание

(

представляющее

регулируемый

предел

,

например

, 95 %)

и

узкую

вершину

(

представляющую

предел

в

 100 %).

Гистограмма

меняет

цвет

с

зеленого

на

красный

,

если

были

нарушены

пределы

для

данной

гармоники

.

Курсор

:

для

размещения

курсора

на

конкретной

гистограмме

используйте

клавиши

со

стрелками

влево

/

вправо

,

после

чего

данные

измерения

,

относящиеся

к

этому

столбцу

,

будут

выведены

в

заголовок

экрана

.

Предусмотренные

функциональные

клавиши

F1

Выбор

гистограмм

,

относящихся

к

фазе

 A(L1), B (L2)

или

 C (L3).

F2

Войдите

в

таблицу

регистрации

событий

.

Здесь

показано

количество

произошедших

событий

.

F4

Войдите

на

экран

тренда

.

F5

Вернитесь

в

предыдущее

меню

.

Советы

и

подсказки

Монитор

предназначен

для

выполнения

проверок

качества

в

течение

длительных

периодов

протяженностью

до

одной

недели

.

В

целях

соответствия

международным

нормам

,

период

усреднения

для

 Vrms

и

Гармоник

составляет

 10

минут

.

Это

позволяет

получить

достаточное

представление

о

качестве

электроэнергии

,

но

не

вполне

достаточно

для

диагностики

и

устранения

проблем

.

Для

диагностики

и

устранения

проблем

более

подходят

такие

функции

измерения

как

Провалы

и

выбросы

или

Регистратор

.
